Paso 1: Cosas reunir
Nivel medio de experiencia en soldadura – esto es realmente apretado llena de proyecto y de que va a ser muy difícil de arreglar las juntas frías o demasiado desordenadas allí.
Comprensión de los circuitos electrónicos y esquemas preferidos. Usted debe ser capaz de verificar las conexiones, en primer lugar porque es muy fácil cometer algunos errores en un circuito de esta complejidad nivel y en segundo lugar porque hice el dibujo final sólo después de terminar mi trabajo y fijación de par de errores en lo que significa realmente nadie aún ha hecho "siguiendo el esquema" y podría haber pasado un error en aunque no hice mi mejor. Me avisas si encuentras cualquier cosa sospechosa.

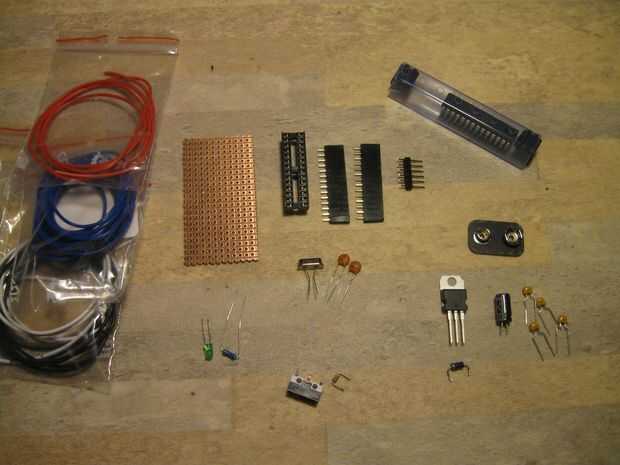

Materiales:
- ATmega328 o 168. Con el gestor de arranque (o de un trabajo de programador de Arduino o AVR para quemarla)
- Placa perforada – pieza de 11 x 22 agujeros donde tiras paralelas a la arista más corta, pero ver Nota sobre el tipo de botón.
- regulador de voltaje 7805
- Oscilador de cristal de 16MHz
- Pulsador "(tipo del ratón del)-se utiliza como botón de reset, ver imágenes de lo que el"ratón tipo:. Puede utilizar el botón redondo regular en caja cuadrada, pero su huella es más ancha y luego debe realizar la más amplia placa perforada por uno o dos orificios. Botón del ratón guarda habitación aquí. Si usted tiene una forma quebrada ratón década reciente, en realidad se encuentran allí normalmente.
- zócalo de 28 pines para el ATmega
- Headers hembra - 2 x 14 o 14 + 8 + 4
- Jefes masculinos – 6 pc. Conector de cable FTDI.
- 2 x 22pF condensadores (cerámica)-para el cristal
- condensadores de 10nF x 4 (de cerámica)
- condensador de 100nF (cerámica)
- condensador electrolítico 100uF (clasificada 16V o más)
- Resistencia de 1 Kohm, para reset pullup, 1/8 W es mejor tamaño para mi perfoboard esquemático.
- resistencia de ohm ~ 330 – para el indicador de power, puede ser otro valor de resistencia adecuado para el LED, debe ser ¼ W, porque habrá algunos disipación de energía.
- Diodo rectificador – protección contra voltaje reverso accidental. Estos pueden encontrarse en todo tipo de viejas fuentes de alimentación – equipo fuente de alimentación, cargador del teléfono etc..
- Clip de la batería de 9V, puede hacer pila 9V formulario, pero tenga cuidado al desmontar la parte exterior metálica, siempre logran herir a mí mismo en ese proceso.
- Cables – cualquier alambre fino suficiente para caber a través de los agujeros de la placa perforada.
- Y papel de pegamento o adhesivo, etiquetas de pin
- Cinta aislante, doble la cinta echada a un lado, cartón – para proteger la parte inferior
Herramientas:
- Soldador y todos el resto generalmente herramientas necesarias para el trabajo de soldadura.
- Algunos medios para cortar la placa perforada en forma (tijeras de lata para el tablero laminado, un cuchillo afilado y un bloque de madera para romper un plástico uno)
- Mini broca con un molinillo pequeño u otro preferido significa para el corte y eliminar los rastros en la placa perforada. En mi dibujo he marcado todo alrededor de un agujero a eliminarse, si haces cortes apenas finos, entonces en algunos lugares deben ir entre los agujeros en vez de en el hoyo – especialmente me refiero a la zona de pins macho encabezado.
- Multímetro para la solución de problemas.
- Componentes para probar algunos sketch (para bosquejo de blink led y resistencia por ejemplo).
Otros:
- Cable FTDI. Pero si solo vas a pedir uno y quiero hacer esta cosa antes de que llegue le pueden realmente probarlo con ayuda de un Arduino que tiene controlador de chip en un zócalo - ver más información en últimos pasos.
