Factor de forma pequeño Arduino DIY sobre placa perforada (9 / 11 paso)

Paso 8: Final golosinas

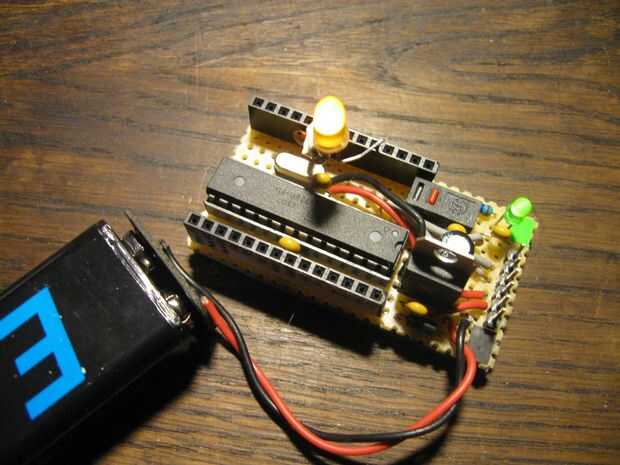

Para evitar cortocircuitos en las cosas con un destornillador al azar en escritorio te sugiero cubrir la parte inferior del tablero. He utilizado cartón envuelto en cinta adhesiva y blandita cinta de doble cara para eso.

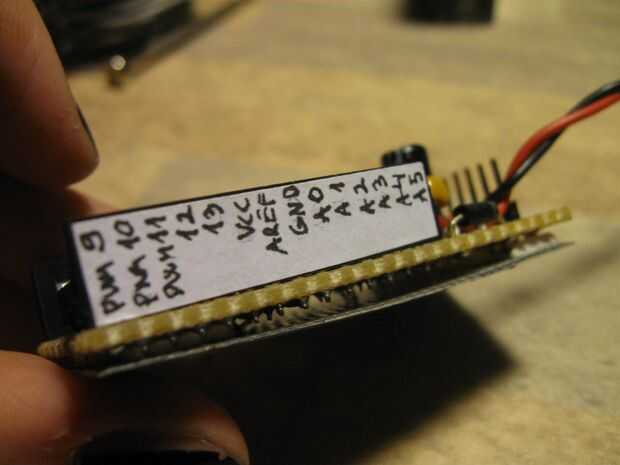

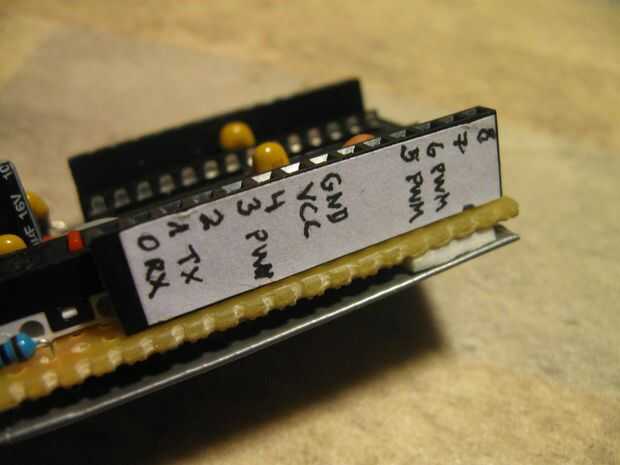

También para evitar googlear para el Arduino ATmega perno diseño cada vez añadir etiquetas a los pernos.

Finalmente las marcas para la orientación del cable FTDI no estaría de más también, aunque es posible rastrear los cables si sabes pinout FTDI. Utiliza pedazos pequeños de cinta aislante verde y negra para que (el cable generalmente ha coloreado los cables).

Ahora un cable FTDI y protoboard hacia fuera y hacer una prueba de dibujo de blink o algo * **

* Si sólo tienes un atmega sin gestor de arranque, consulte el paso siguiente.

** Si usted todavía está esperando un cable FTDI llegar todavía podría ser capaz de probar su creación con ayuda de Arduino generalmente demasiado. Consulte el paso 10.

Información sobre mi cable FTDI es aquí
