Paso 4: Completar la cuádruple.

Esta etapa consiste en soldar 4 motores a su X4 tarjeta receptora,
y como tal necesita de tus habilidades de soldadura antes de
principio.  Su bastante directo aunque, por lo que si no tienes
cualquier soldadura, conseguir en google y pasar un par de horas
leyendo y practicando.  Tengo una plancha de temperatura controlada, pero
garantía para este trabajo a 5 libra uno de la ferretería local
a trabajar.

Primera identificación - el cable rojo y negro con enchufe un poco en
el final es donde la batería está conectada también y marca la parte de atrás y
tapa del tablero.  Las almohadillas de soldadura están en la parte inferior de la Junta, así
la primera cosa a hacer es voltear el tablero de control (cable de la batería hacia abajo),
y mantener en su lugar mientras trabajas - usar bluetack pero a ' ayudar a
mano ' resultaría en menos bluetack pegado a la placa.

Nos referiremos a todas las conexiones con referencia a esta orientación
(mintiendo tablero en su parte posterior).

1: identificar pastillas de motor.  Las nuevas tarjetas hubsan X4 tienen almohadillas para
Conexiones LED en ellos, así en cuanto a motores.  Éstos están marcados 'LED'
-Estos son los no quiere conectar motores demasiado.  El motor
son en las cuatro esquinas del tablero y en pares, uno para la
+ ve cable, otro para el cable - ve.

2: tomar uno de sus motores con los cables blanco y negro y la soldadura
sus cables a los botones de la parte inferior izquierda con el cable blanco va a
cojín de la izquierda en el par.

3: tomar un motor con los cables azul y rojo y soldadura a la parte superior izquierda
cojines con el cable rojo va a la izquierda del cojín en el par.

4: blanco y negro del motor, superior derecha, con el cable negro va a la
Botón izquierdo en el par.

5: rojo y azul motor, abajo a la derecha con el cable azul a la izquierda
almohadilla en el par.

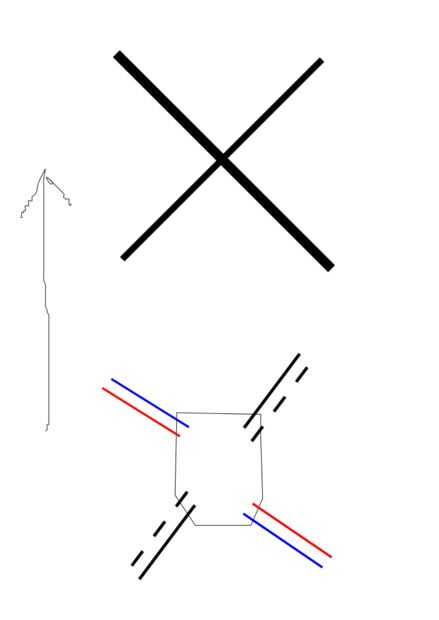

Tenga en cuenta que en el diagrama he utilizado una línea de puntos blancos.

Ahora usted probablemente tendrá una bola de motores (sí son magnéticos...)
cableado a la Junta.  La Junta Directiva y los cables no les gusta demasiado
ondulación, por lo que puede aplicar pegamento flexible (' fantástico
Elástico ' funcionó bien para mí) a los puntos de conexión como tensión
alivio.

El siguiente paso es poner todo esto a la estructura - para esto a que vamos
utilizar el levemente elástico 'cinta aislante' muy querido por
bodgers por todas partes.  Es la orientación de la Junta en el marco de la
mismo como se muestra en el cuadro de cableado.  Es importante que como
centrada en lo posible, el proceso que mantiene el helicóptero aloft es
muy inteligente, pero se asume se encuentra en el centro de su arte.
Una sola pieza de cinta aislante será surfice a mantener en su lugar.

Los motores deben fijarse por los pedazos de la mitad de ancho (~ 5mm) de cinta
conectar los motores al lado de los puestos más alejados del centro
del helicóptero.  No te preocupes demasiado por la altura, hacer un intento
para mantenerlos incluso, pero no se preocupe acerca de él.  Si usted tuerce los motores algunos
veces antes de fijación para envolver los cables uno contra el otro que lo hará
ayudar a mantener las cosas ordenadas y reducir el ruido de electrucal en los cables.

Una vez que los motores están conectados puede empujar hélices en los apoyos.
Utilizar hélices blanco para el 'frente' (otro extremo de la batería
los cables) y negro para la parte de atrás.  Lamentablemente no todo eso
simple, como algunas de las hélices están diseñadas para girar en sentido horario, y
los otros hacia la izquierda.  Que es la que está determinada por un
pequeño, difícil de leer 'A' o 'B' en la parte superior de los puntales.

Hélices de uso 'A' para las superior izquierda e inferior derecha motores, 'B'
hélices para el resto.

Eso es todo, ahora puede conectar una batería a la parte inferior del marco de la
(Yo uso una cinta de goma), y si le sucede que tiene el oficial hubsan
controlador que se puede ver cómo ella vuela!

Resolución de problemas para los helicópteros:

* Helicóptero tiembla en el aire: sus motores probablemente no apunten hacia
vertical - comprobar y si no ver si puede torcer, cinta o calza
(con pequeños pedazos de la tarjeta) las cosas en forma.

* Helicóptero se desplaza rápidamente en una dirección: colocar su helicóptero un
planas, superficie y mantenga su palo izquierdo como lejos abajo y derecha
como va.  Sosteniendo esto, mover la palanca derecha izquierda y
derecha hasta que los helicópteros 'ojos' flash.  Esto significa que el acelerómetro
ha aceptado una nueva definición de 'abajo'.

* Usted mantener volando en el helicóptero en paredes: tomarlo fácil y lento hacia abajo
y muy muy pequeños movimientos hasta que te acostumbres a las cosas.
