Este instructable muestra cómo controlar fácilmente 110Vac de un puerto de salida serie de un PC. El puerto serial que utilicé fue un tipo de USB. Cualquier puerto serie estándar debería funcionar.

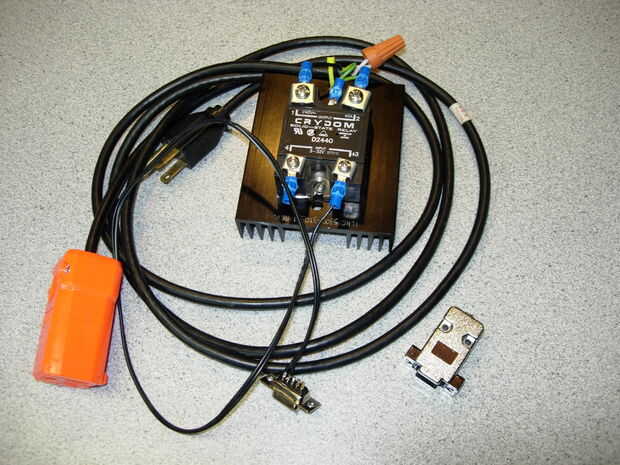

La idea es conectar el perno DTR (terminal de datos listo) de puerto serie del PC a un relé de estado sólido Crydom. El relé de Crydom acepta una señal de control de 3 a 32 voltios para activar el relé de estado sólido. El relé de Crydom también puede manejar hasta-32 voltios en la entrada de control para el relé. Ver hoja de datos adjunta.
Bajo condiciones normalmente los interruptores de la señal DTR entre v + 10 y -10 voltios. Esto funciona perfectamente para el relé de Crydom. El relé de Crydom enciende a cualquier cosa por encima de 3 voltios. Se garantiza cualquier voltaje debajo de 1 voltio para desactivar el relé. Por lo tanto, con el 9:50 voltios de la señal DTR es perfecto. El relé de Crydom tiene una carga máxima de 2mA en la señal DTR.
También es muy fácil cambiar el DTR bajo control de programa. Yo he conectado un pequeño script en Python que alterna el perno DTR cada dos segundos. El script de Python es sólo 16 líneas!
Para hacer el código Python trabajo que usted necesitará añadir un paquete extra poco a Python llamado PySerial. También he unido al instalador de windows para PySerial a este instructable. Con una rápida búsqueda en Google, usted puede encontrar PySerial en el Source Forge fácilmente también.
