Fácil controlable, PC interconectados relativamente barato Mini Quadcopter (o Android Octocopter!) Drone... (3 / 10 paso)

Paso 3: Construir el marco

El marco se hace de 2 palos de brocheta azotadas juntos juntos en una X
con palillos, Unidos a los brazos como motor puestos.  Todos
cintas de amarre se pegan con pegamento estupendo que hace para un ajuste rápido
articulación que es considerablemente más fuerte que la madera de su pegado.

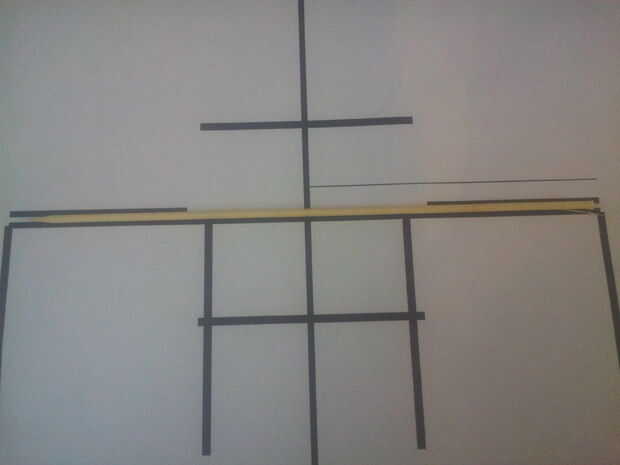

1: imprimir la plantilla svg a continuación.  Esto es más complicado
que debe ser, pero lo uso para hacer marcos de octo así.  Se
no necesita la plantilla, pero lo hace manteniendo todo cuadrado un
un poco más fácil.

2: cortar una longitud de hilo sobre la longitud de su antebrazo y
colgar sobre un palo de brocheta por la mitad es de cada lado.

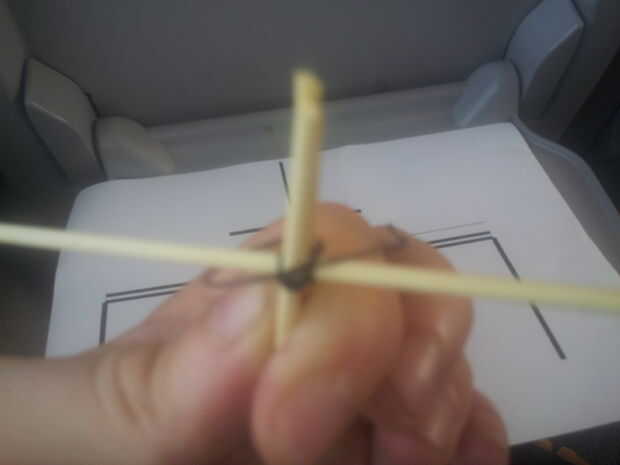

3: tomar dos palillos (o dos longitudes de palillo de
Brocheta de Kebab) en mano y mantenga así que uno es en cada lado de la
Pincho kebab - la foto debe tener más sentido aquí...

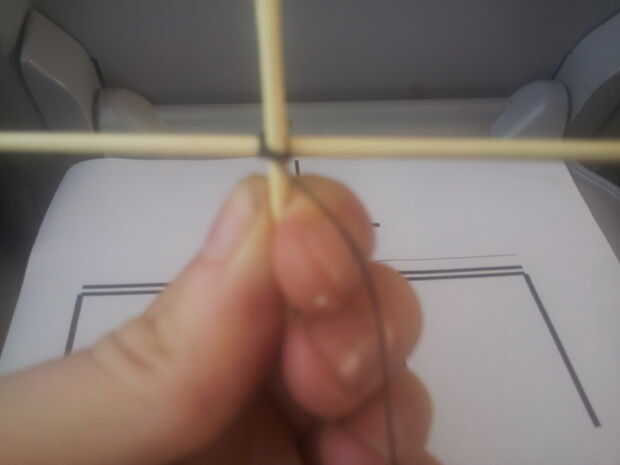

4: iniciar envolviendo el hilo de rosca alrededor de palos primero en una diagonal para
Acerca 4 envolturas, luego envuelve la otra diagonal para cerca de 4.  Repetir
hasta su salida de hilo.  No se preocupe de mantener las cosas rectas
sin embargo, o el posicionamiento - mover cosas será fáciles hasta que aplicamos
el superglue.  También no te preocupes emprolijar los extremos loopse
todavía.  Una vez fija en su lugar estos actuará como motor de 1 poste de fijación
y de las piernas para el helicóptero.

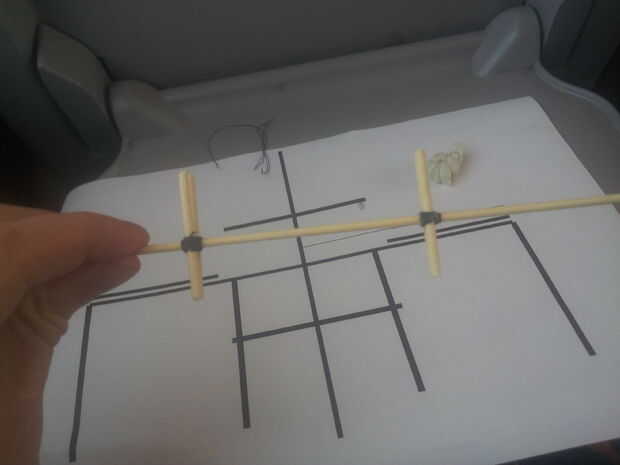

5: tomar otro dos palillos y repita el paso anterior sobre
4 dedos de ancho del motor post le acaban de finalizar.  En
Esta vez el espaciado exacto no es vital, solucionaremos esto en la
siguiente paso.

6: colocar la plantilla hacia fuera sobre una superficie plana - realmente utilizo una hoja de
vidrio para las cosas tales como su muy plana y relativamente fácil obtener
pegamento de, pero debe hacer cualquier superficie plana.  Si su tu comedor
mesa quisiera poner algún periódico o similar debajo por si acaso...

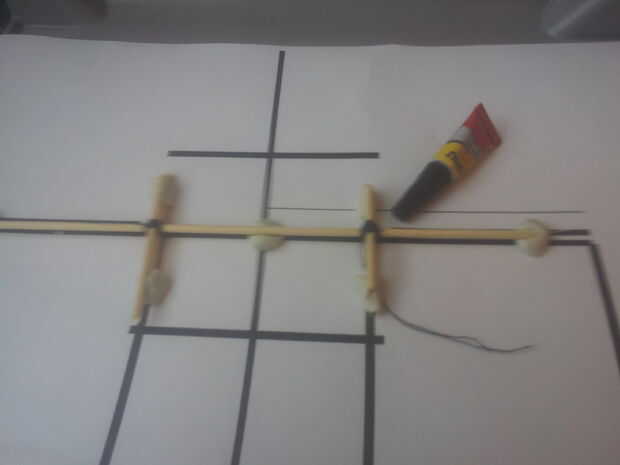

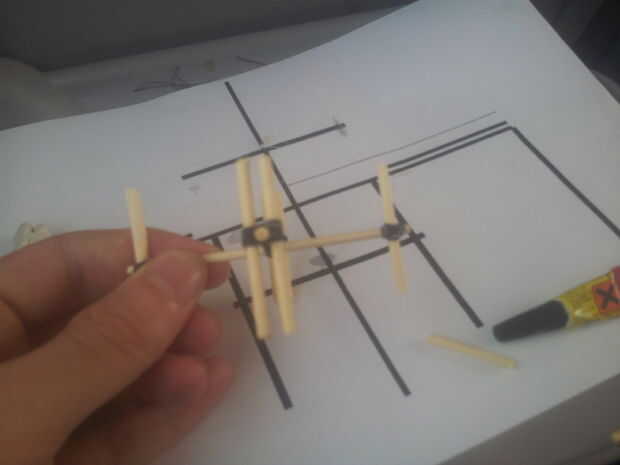

7: colocar el palillo libremente arremetió en la plantilla como se muestra, y
shuffle las piernas a lo largo del palo hasta que estén en posición.  Uso
bluetack para mantener las cosas en su lugar.  En esta etapa es importante
hacer todo tan cuadrado como sea posible - estos helicópteros no son
particularmente sensibles a la distribución del peso, pero si los motores son
no apunta hacia arriba no vuelan bien, comprobar que
todo está cuadrado mintiendo con las líneas, y que los mensajes del motor
queden al ras contra la plantilla.

8: una vez que su feliz aplica pegamento a los azotes.  Ser muy liberal
-aspiran a tomar el hilo que lo inaccesible
obtiene algún pegamento como el lado que se puede llegar.

9: esperar 2 minutos después de su construcción la plantilla, y
Aplique una gota de pegamento a los azotes en el otro lado.  2
minutos más tarde su primer brazo quad debe ser completa.

10: Repita el proceso anterior para hacer su segundo brazo.

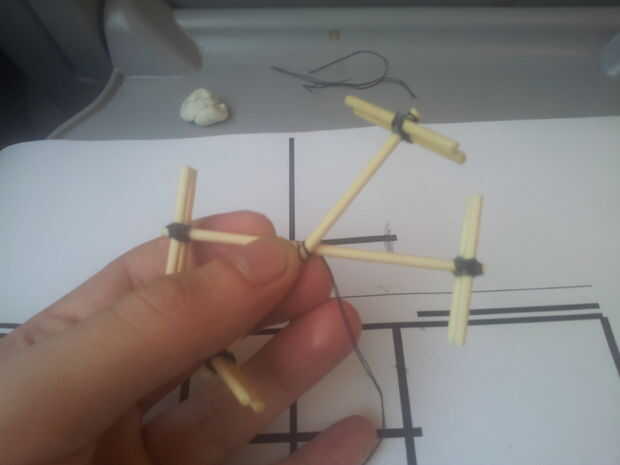

11: próximo golpe utilizan la técnica anterior para pestañas y pegamento de los dos brazos
juntos, asegurándose de que una vez más que todos los mensajes motor son verticales, y
que se cruzan en el centro exacto.

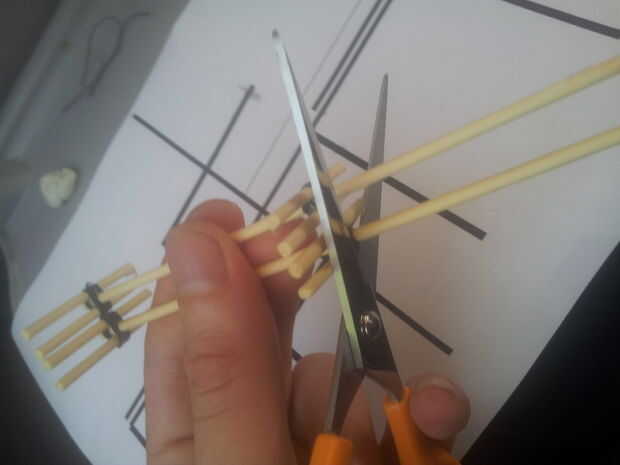

12: recortar un lado de los palillos del coctel, para que las piernas de unos 2 cm de largo
son por un lado y motor posts sobre el mismo en el otro.  Nota
que debido a la diferencia de altura de los brazos (como se cruzan en el
medio) el brazo que está debajo tiene patas más cortas y más largas
los mensajes del motor y viceversa.

13: cortar cuatro corto (aproximadamente 1,5 cm) de palo de brocheta y pegamento
éstos a los brazos como se muestra.  Pegar estas en el lugar - ningún hilo de rosca es
necesario ya que no son estructurales, son simplemente proporcionar un
superficie plana para el tablero de control y la batería.

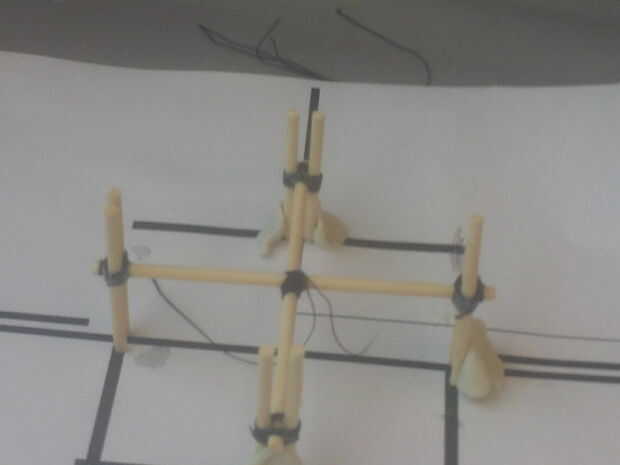

14: paso atrás y admirar su pequeño cuerpo cuádruple.  Hacer otro rato
Esperamos que los otros bits subir, probablemente terminarás usando
que en algún momento!

Variaciones son depende de ti, y hay muchos posibles.  El octocopter
es bastante obvio por las fotos, pero también puede crear un quad con
más armas y más entre los motores o mantener los motores en
son y tienen brazos más largos de todos modos - esta configuración le da
un poco de protección de hélice como los brazos tienden a chocar
cosas antes que el propulsor...
