Paso 2: Abra el PDF en CorelDraw y empezar a hackin'
Mi cortador láser chino utiliza la configuración de "CorelLaser", donde se instala una barra de herramientas extra en tu CorelDraw existente con comandos para enviar a la cortadora láser. Encendió el Corel y me abre el PDF.
Todo lo que realmente quieren es la huella, por lo que es una simple cuestión de selección y eliminación de la otra basura que viene en el dibujo mecánico.
He eliminado el punto de mira, designadores de fila o columna, flechas y algunos otros pequeños pedacitos de línea que he encontrado en algunas de la rejilla de la bola. Realmente sólo tuvo un minuto o dos.

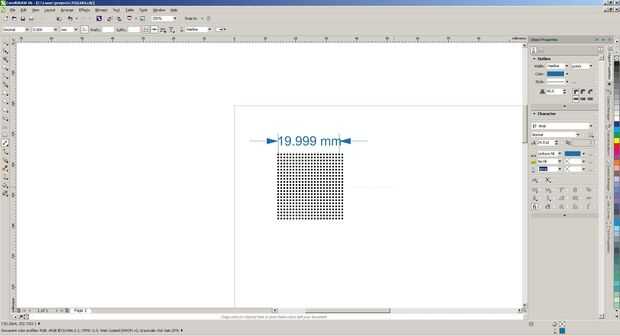

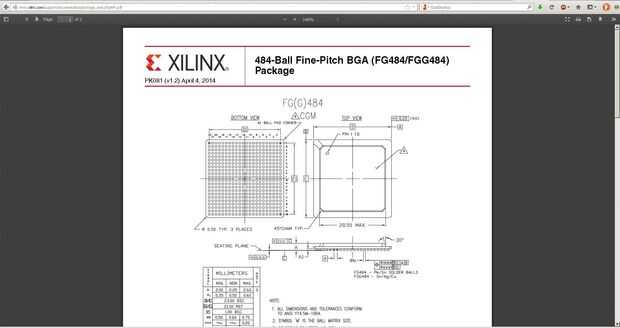

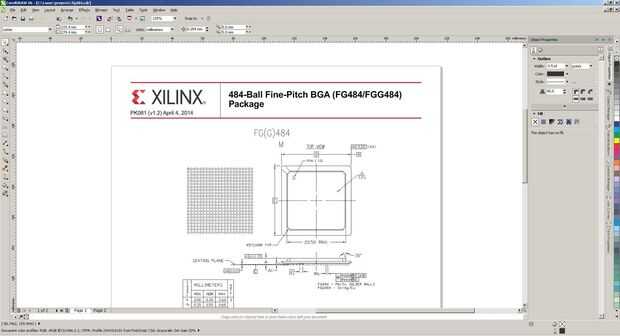

La primera imagen muestra el PDF original, la segunda foto muestra la imagen "pelados" en Corel, y la última imagen muestra sólo la bola red sí mismo después de escalar de todo el asunto al tamaño correcto.
Este BGA tiene una echada de 1 milímetro, por lo que era bastante simple medir la distancia entre los centros de la 1ª y la bola 20. Que distancia debe ser de 20 mm. No, era así que escala 50-algo por ciento para dar un resultado final de 19,999 mm. ¿1 micrón apagado? Bastante bueno para mí - el kapton no es un poco elástico, nunca notarás.
