Paso 1: Encontrar una huella correctamente escalado para su dispositivo
Puede utilizar una herramienta de CAD para volcar la pasta capa tutorial de ala Adafruit, pero ya que me gustaría modificar la línea dimensionamiento y otras cosas un PDF estaba bien para mí. El método PDF también funciona bien para huellas extrañas donde no es fácil encontrar una biblioteca de águila.
Por lo general, los dibujos de mecánica en hojas de datos son exactos aunque la escala está mal. Es fácil de solucionar.

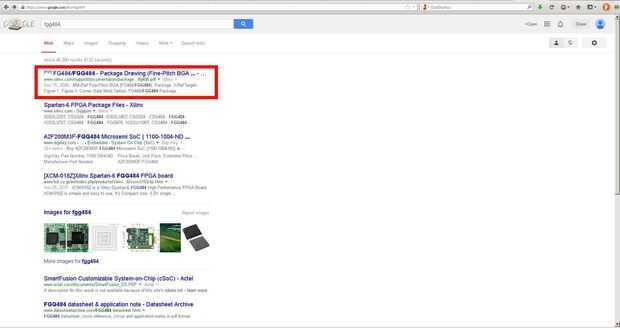

Primero, websearch FPGA tipo (FGG484). Esta búsqueda llevada los datos del paquete como el primer resultado.
Agarra el PDF y arrancar CorelDraw.
