Fabricación de perfiles de CAD DWG/DXF archivos (7 / 16 paso)

Paso 7: Abrir una nueva parte de Alibre.

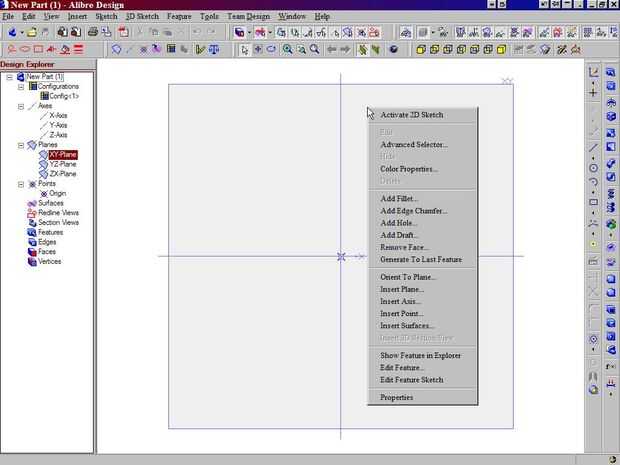

Abrir un nuevo archivo de Alibre. Seleccione el plano XY de la referencia en el área de dibujo, o desde el explorador de diseño. Activar el boceto 2D en el plano XY de la referencia ya que es mejor cuando manipular características de catálogo para tener el boceto en esta orientación. Una vez creada la función de catálogo, los perfiles de la moldura pueden ser insertados luego en el plano YZ, donde la orientación de la vista de frente ofrece una vista de los perfiles de la moldura, la vista final proporciona una sección transversal, y la vista isométrica solo proporciona la mejor representación del perfil. Consistencia es importante al crear modelos para que otros, como usted mismo, puede trabajar rápidamente con las piezas.
