Fabricación de perfiles de CAD DWG/DXF archivos (15 / 16 paso)

Paso 15: Crear una función de catálogo.

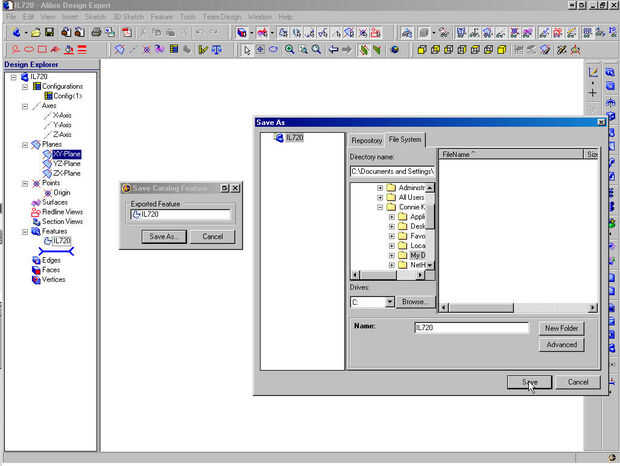

Las dos imágenes que utiliza para ello muestran un perfil diferente, pero el proceso es el mismo.

Crear la función de catálogo croquis resaltando el bosquejo, y luego seleccionar función > Guardar función de catálogo. También puede seleccionar el dibujo después del hecho, si no está resaltado el bosquejo apropiado antes de la mano. Salvamos a menudo la función de catálogo con el mismo nombre que el fichero de pieza. Sólo la función de catálogo será visible en el cuadro de diálogo Insertar función de catálogo cuando se navega a una carpeta que contiene una parte y la función de catálogo. Nuestra Convención de nomenclatura consiste en el proveedor y el identificador de perfil, seguido por el trabajo perfil para indicar que se trata de una característica del catálogo que contiene información de perfil.
