Fabricación de ropa con CAD y CNC o Animal de peluche

Soy un profesor de matemáticas, ciencia, arte y diseño de escuela secundaria. Esto tuvo éxito con una pequeña clase de estudiantes de secundaria que habían hecho un proyecto similar con el papel que ayudó a. El CNC de la máquina era un cuello de botella con las clases más grandes sería bueno imprimir y cortar con la mano. Sin necesidad de experiencia con estos programas, mis instrucciones son lo suficiente como para que usted consiga a través de cada paso. Por supuesto, pruébalo por ti mismo primero.

Instrucciones aquí. Más discusión y otras cosas en mi blog:

http://makeandteach.blogspot.ch/

Estas instrucciones son específicamente para hacer animales de peluche pero con un suavizado de líneas que funcionaría para prototipos ropa así. Ninguna máquina CNC es necesaria.

Materiales:

Necesidades: (Libre de opciones debajo de todos ellos)

  • Programa de CAD
  • Despliegue enchufe para CAD
  • Programa de dibujo vectorial
  • Impresora o proyector
  • Tela, aguja e hilo, relleno:

Bueno tener:

  • Máquina CNC de corte de papel con cuchillo de tela
  • Máquina de coser (pensar en conseguir varios en tiendas de segunda mano si está en un presupuesto ajustado) que es en parte porque estoy en el concurso. frustración al enseñar y el envejecimiento de la máquina deja de funcionar.

Resumen: Desglose detallado en las instrucciones.

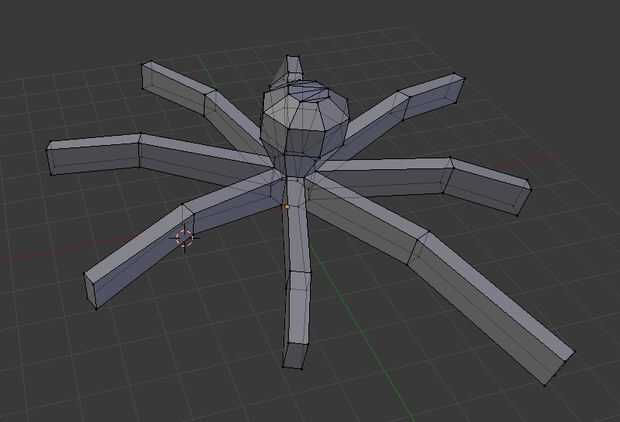

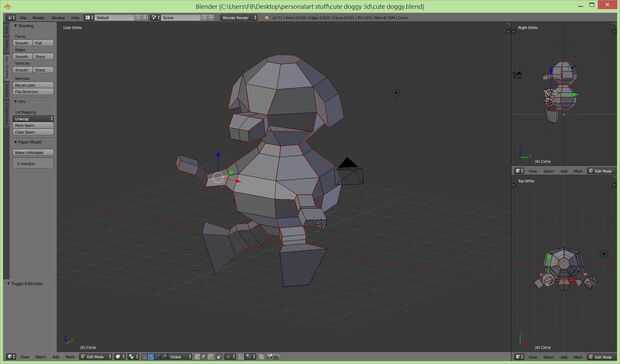

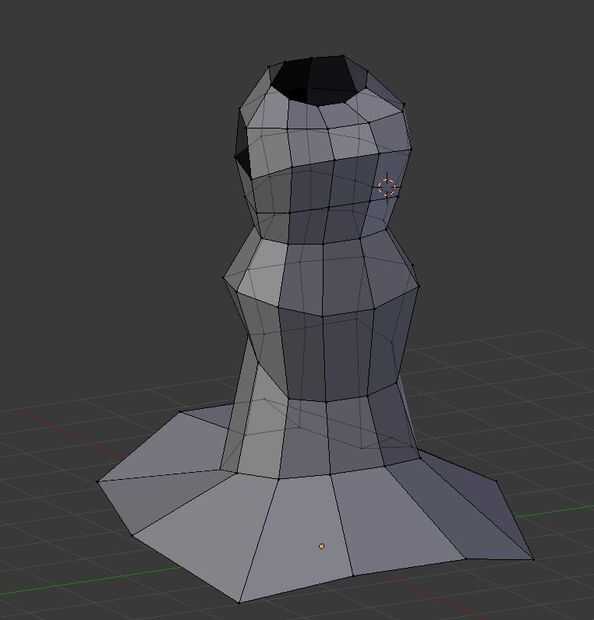

1. diseñar un modelo de malla de polígono simple

usando Blender, Sketchup, Rhino (muy bonito), Autodesk material (dueño de Instructables para buen apoyo) o TinkerCAD.

2. desplegar la malla

con la herramienta de despliegue, (enchufe en licuadora), construido en Autodesk, enchufe Sketchup, o mi favorito, no es libre, Pepakura Designer

3. archivo de exportación de malla desplegada como un SVG

y abierto en un programa de edición de vector, mi favorito gratis es Inkscape, otros son Adobe Illustrator, Corel Draw, los programas de CAD más tienen un espacio de trabajo 2D que también trabajan.

4. en Inkscape, editar la malla usando colores distintos para plegar y líneas de corte, agregar aletas útiles para coser.

5. patrón de Inkscape de coser de la exportación. En este punto uno podría imprimir en papel grande, o use un proyector para trazar sobre la tela para cortar y coser.

O

6. dibujar el patrón directamente sobre la tela de.

Exportar a DXF y enviar el archivo a una CNC cortadora de papel, mi absoluta favorita, es de varios años en el aula KNK Maxx. Poner en un lápiz de grafito y usarlo como un trazador.

7. cortar la parte exterior del patrón

utilizando el cuchillo de tela en el cortador de papel.

8. coser a lo largo de líneas trazadas con una máquina o a mano,

9. dé vuelta adentro hacia fuera y cosas.

10. abrazo o desgaste!
