Un boceto puede ser grandes dimensiones como el que vamos a trabajar. O redactores simplemente pueden cambiar las dimensiones en el dibujo en lugar de hacer cambios reales en las líneas cuando se corrió para conseguir un proyecto terminado y hacia fuera de la puerta. He hecho este mismo. Simplemente explotar la dimensión y cambiar el texto. Administración no tenga el mismo compromiso de dibujo de precisión como el redactor quisiera y correcciones de último minuto a un dibujo que reemplazar la información de dibuja inherente de la fuerza.
Mayoría de los sistemas CAD 2D no tienen restricciones para hacer cosas tales como las curvas de la fuerza en tangencia, la exactitud de las transiciones de la curva se deja a la habilidad y experiencia del redactor. La mayor parte de la producción redacción comúnmente realizado por los empleados en una posición de nivel de entrada, la experiencia del redactor puede ser mínima.
Además, consistencia entre vistas con elaboración de herramientas 2D se deja a la habilidad del redactor. Puede ser común encuentro dibujos que tienen discrepancias entre orientaciones de la vista, o incluso reflejar diferentes fases de una evolución de diseños.
Por lo tanto, tener información de un CAD 2D dibujo con cuidado, porque puede ser más rápido y mejor para dibujar simplemente un bosquejo de Alibre desde cero utilizando la información dimensional proporcionada por el dibujo.

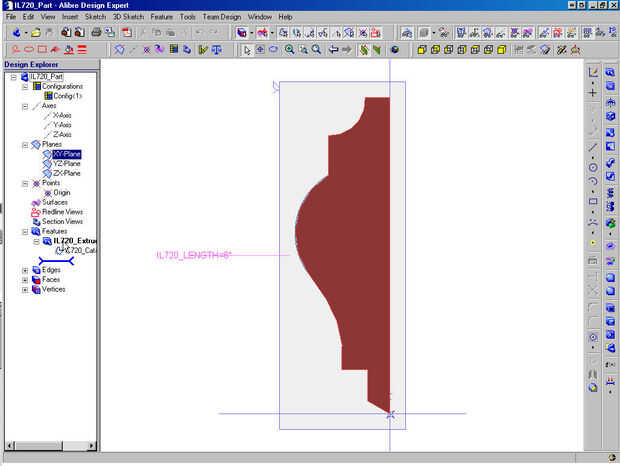

Dicho esto, vamos a crear una función de catálogo de Alibre de un archivo .dwg o .dxf.
