Excali-weenie, asesino de quemados Hot Dogs, la perdición de los malvaviscos demasiado tostados! (2 / 7 paso)

Paso 2: El Plan de prototipo no teórico

Ahora, me doy cuenta de es fácil criticar cualquier producto o pieza de tecnología.  Pero como a menudo he experimentado en mi trabajo de diseño, muchos defectos de diseños tienen ventajas y desventajas: puede surgir dificultades de fabricación de masa, hacen que ciertas características que proporcionan una gran solución en un área para una experiencia horrible en otro. Que dice el siguiente prototipo fue lo mejor que pude ejecutar en mi tostadora "perfecto" teórico dado mis recursos de tiempo, dinero y prueba de los objetivos del concepto.

El Plan de acción

Problemas y soluciones:

• Demasiado corto, aumentar la longitud de la tostadora.

• Demasiado endeble - uso más grueso calibre de alambre de acero para asar stick para evitar la flexión.

• Difícil vuelta - motorizar el palo tostado con un pequeño motor de corriente continua y el interruptor. El motor del engranaje hacia abajo con un extremadamente alto cociente del engranaje de alrededor de 1: 200 - 1: 500 para darle suficiente par motor para girar un medio hot dog. Casa el motores, baterías y el interruptor en la manija del palillo de la asación.

• No impresionante bastante - hacer el tostador en forma suelta de una espada.  Qué cabrito (adultos niños incluidos) no ama la diversión de fingir que son alguna noche antigua traspasarlas Pancho mal monstruos y fantasmas malvaviscos. Sé que hacer.

Conceptos es necesitados probar:

• Puede ser un pequeño motor DC a abajo a un tamaño razonable y pasado bastante tiempo en unas pilas para girar un un perro caliente de 2 oz media (+-55 g) para un total de 30 minutos a una hora de tiempo.

Una vez que esos objetivos en mente, partí a la nitty arenoso de la fabricación del prototipo.

Fase de investigación:

El Motor y la transmisión: Investigué los motores y encontrar un motor de la c.c. disponibles comercialmente para la compra de un fabricante con una transmisión adjunta con mis relaciones de destino.  Las dimensiones del motor estaban también dentro de mis intenciones de diseño para la forma de la empuñadura.  Por supuesto no termino comprando los motores, ya que el mínimo era de 500 y no quería tomar el tiempo o el costo para obtener una muestra, o rastrear uno para la compra de un punto de venta.  Pero conocer la existencia del motor de las especificaciones correctas respondió a mi pregunta sobre si o no eventualmente podría fabricar tostadores a un precio adecuado. Así que recurrí a mis cajas de recogida motores y engranajes plásticos extraídas muchas una impresora inkjet abandonados.  Son gratis y lo más importante podría empezar mi construir inmediatamente.  Me parece mejor huelga mientras mi inspiración está caliente.

Al final del negocio de la asación del palillo de la: Mi primer problema era que estaba seguro de cómo hacer una fuente barata recto del alambre de acero sin necesidad de comprar costosos varillas de acero.  Estaba todo listo para idear una máquina con una serie de poleas que se repliquen la máquina industrial para enderezar alambre. Si has leído mi anterior intstructable "Graves caseros fabricación equipos en un zapato presupuesto" sabrás que no tengo miedo de subirse todos caseros fabricación tradicionalmente industrial tecnología Afortunadamente para mí Instructables.com está ahí para salvarme de mis ansias. Gracias a de rimar2000 instructable aprendí un truco increíble sobre cómo enderezar el alambre.  Cable de calibre grueso incluso. Incluso se puede realizar lo suficientemente rápido como para ser una casa de campo viable solución para mi tostadores weenie de fabricación. Una vez que se supo, fui a un carrete de alambre de acero grueso 3/16" que queda de un proyecto anterior.  Hablaremos más acerca de los detalles en el paso de la soldadura de este instructable.

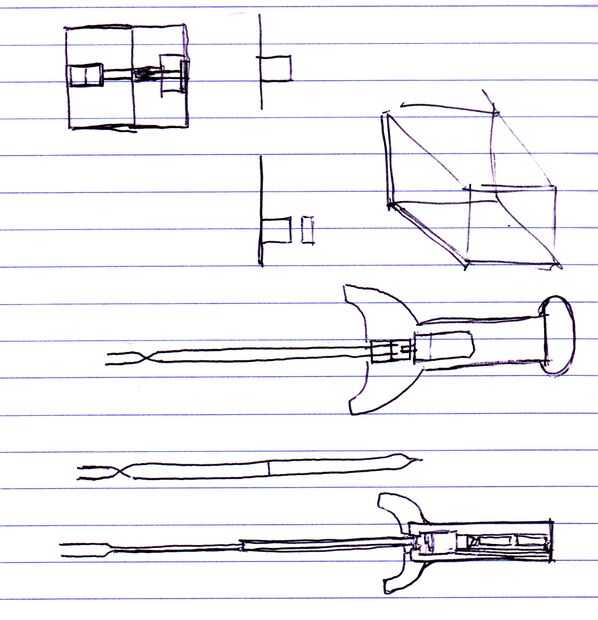

Ahora estamos en la elaboración de los diseños y fabricación de las piezas.
