Espejo infinito de LED programable Arduino (2 / 7 paso)

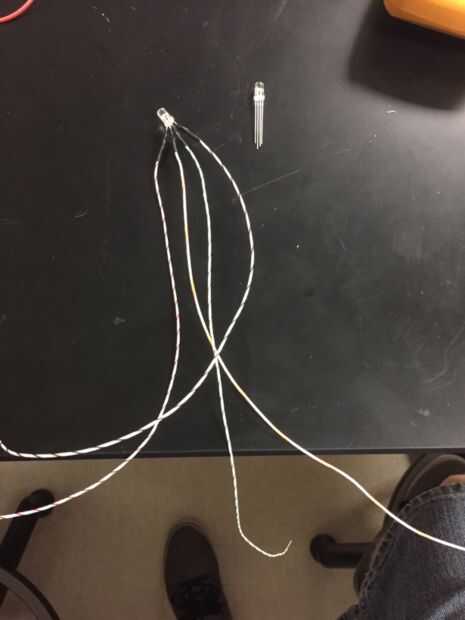

Paso 2: Soldar los cables en los LEDs

El propósito de este paso es extender las salida/entradas del LED para que puedan alcanzar en el espejo a un tablero de circuito común. Nos pareció útil color-código los cables a cada cable y el ánodo común; es decir, utilizamos cable rojo cable rojo, cable naranja para tierra, cable verde para el cable verde y alambre marrón el azul plomo (no tenemos cable azul). Como se verá, de soldadura consta de dos conexiones: uno físico y uno electrónico.

  1. Enchufar el soldador!
  2. Cortar tiras de 10 pulgadas 24 hilos de color y al final de la tira (no más de un requerido de media pulgada). Es útil organizar los paquetes de cables en el orden que va a utilizar en. Puesto que hemos soldado de rojo a azul en el orden mencionado, nuestros paquetes de alambre también ordenaron de rojo a azul como se mencionó anteriormente.
  3. Tomar el cable rojo y doblar lejos de los otros conductores.
  4. Corte el cable a aproximadamente la mitad de su longitud original.
  5. Doble el cable en sí mismo, de modo que parece un gancho.
  6. Deslice el cable rojo en el gancho (a mitad de camino), doblarla sobre sí misma y pellizcar el plomo cerrado. Esta es la conexión física.
  7. Abrazadera de la lámpara de LED con una pinza y el alambre con el otro; ajuste para que el cable y el cable estén alineados.
  8. Tomar su soldador, calentar la articulación y aplicar soldadura a la conexión. No te asustes aplicar pero tener cuidado de poner mucho ya que hará que sea difícil añadir luego el plástico encogible. Una buena manera de comprobar su soldadura es moviendo la conexión del cable de LED después de la soldadura se haya enfriado. Si meneos, no aplicar suficiente soldadura, pero si actúa como una sola unidad entonces que has hecho lo correcto.
  9. Doble su conexión soldada a su posición original.
  10. Repita los pasos 3 a 9, pero para los conductores de tierra, verde y azul.
  11. Cortar 4 segmentos del encogimiento del calor y se deslizan uno sobre cada conexión soldada.
  12. Usando un ventilador de calefacción, reducir ese plástico en el alambre.

    Listo, has correctamente cableado un LED! Repetir otro 23 veces.
