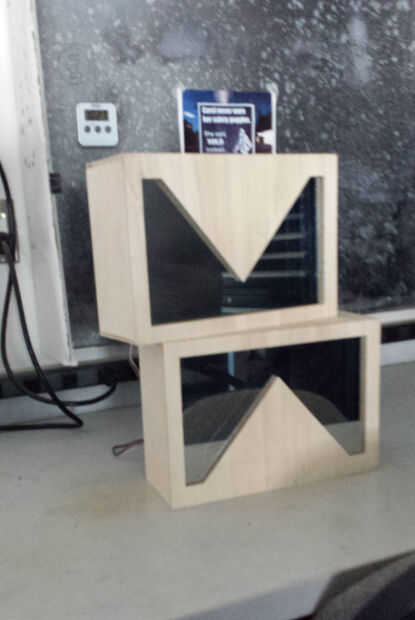

Según una tarea en mi clase de multimedia digital, yo he combinado dos tutoriales relacionados con Arduino en un objeto funcional! El resultado es un par de espejos infinito que flash rojo y azul según minuto fluctuaciones en la temperatura ambiente.
Esta es mi primera experiencia con Arduino y mi primer intento de construir un dispositivo electrónico desde cero, es decir, hay un montón de aristas y de cosas haría diferente si tuviera que abordar este proyecto otra vez, pero en general estoy contento con el resultado y creo que parece dulce de hella en mi escritorio en casa.
Recomiendo leer los siguientes tres tutoriales antes de comenzar, como ésta depende en gran medida todos ellos.
-Muy completa descripción de infinito espejo construcción y los componentes electrónicos necesarios para hacer la función de las tiras LED. Mi proyecto fue inspirado en gran parte por este instructivo, y el siguiente tutorial se centrará más en la implementación del sensor de temperatura que la construcción de un espejo infinito controlado por Arduino.
http://bildr.org/2011/07/ds18b20-arduino/ - el sensor de temperatura que utiliza, así como un código mucho más conciso para funcionarlo. Mi código es muy similar, con sólo algunas modificaciones para poder salvar los dos últimos valores y compararlos.
http://learn.adafruit.com/rgb-led-strips/usage - esta es la configuración básica de hardware y código que usé para mi las tiras de LED, sólo duplicado para ejecutar dos tiras diferentes de la misma Arduino y combina el código con los datos del sensor de temperatura.
Lista de materiales
- Arduino Uno, tablero y tablero perforado para estabilización posterior.
-calibre 22 gancho encima del alambre en varios colores (rojos y negros que denota poder y terreno, así como azul y verde para identificar los pines RGB LED podría ser ideal)
- tira de LED RGB 1 metro (x2)
- N-Channel MOSFET (x6)
-Adaptador de tablero del gato barril
-Fuente de alimentación 12V/5A (uno de ebay comprado por diez dólares y tuvo mucha suerte con él)
- Sensor de temperatura de One-wire DS18B20 (les recomiendo que compren múltiples--tenía que manipular los pernos un montón y al final se rompió un apagado en el tramo final. Por suerte previó esta situación y compró un par de ellos para comenzar con.)
-Resistencia de 4.7 K
-Cuatro conductores conexión cable para fines estéticos. Tengo dos 2' filamentos que arduino/alimentación, en comparación con ocho de mis espejos olvídese de cables.
-2' x 4' hoja de tablero de madera blanca de ¼". La base de madera contrachapada no era ideal y destaca en el producto final, pero es barato y apropiado para este prototipo.
-12" espejo azulejos (x2) los que he encontrado vienen en paquetes de seis y son un poco caros, así que cualquier pariente tamaño, barato alternativa funciona aquí.
-11 ½ "x 8" hoja de vidrio (x2)
-½" hoja de la espuma, para rellenar el interior de los bordes de la caja para las tiras LED son fácilmente visibles desde cualquier ángulo y la forman deseada. (Ésta era la opción más rápida, más fácilmente disponible y no la mejor. Yo más bien reunir las mediciones adecuadas y cortar esto de una pieza de media pulgada de madera.)
-Espejo tintado, para el espejo de dos vías.
-Cinta de aislar, cinta adhesiva negra y posiblemente el calor encogen tubos si quieres algo con más permanencia, aunque no los utilizo en este proyecto.
-Caliente el pegamento para la construcción de la caja y super pegamento para adherir la tira de LED en el interior los bordes.
-Soldador y soldadura, si desea mover los componentes de la placa a la placa perforada. De lo contrario puede salir sin ellos.
-Pelacable
-Sierra
- Cortador de vidrio y pinza de pico de pato o una herramienta similar para la aplicación de presión para el vidrio y el espejo para romper a lo largo de la ranura.
-CNC para cortar las caras de la dos lámpara
