ESP8266 - solución de alimentación de batería recargable de ion-litio (3 / 4 paso)

Paso 3: Descripción de circuito de protección de batería

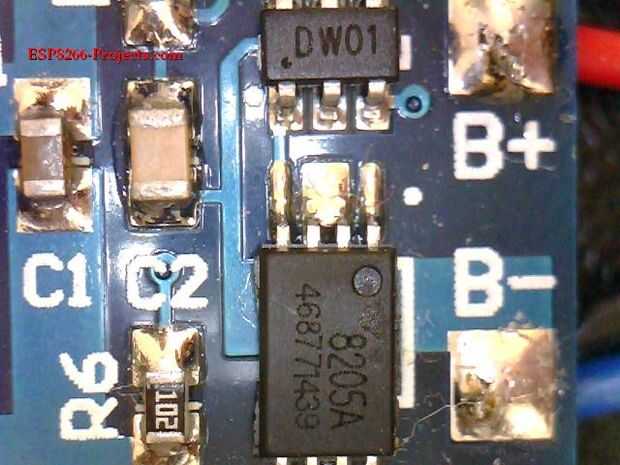

TP4056 se acompaña con protección de batería DW01-G IC.

DW01-G está diseñada para proteger la batería de litio-ion/polymer de daño o degradar la vida debido a cargo excesivo, overdischarge y sobrecorriente para sistemas de pilas de litio-ion/polímero de una célula, como los teléfonos celulares.

DW01-G tiene una precisión de ±50mV sobrecarga tensión de detección
asegura la carga segura y completa utilización. También muy baja corriente de espera drena poca corriente de la célula mientras que en almacenaje.

Características:

  • Reducción en tamaño del tablero debido a paquete SOT-23-6 de miniatura
  • Ultra baja corriente de reposo a 3μA (Vcc = 3.9V)
  • Ultra baja corriente de energía-abajo en 0.1μA (Vcc = 2.0V)
  • Protección de sobrecarga precisión voltaje 4. 25V ± 50mV
  • Función de detección de carga durante el modo de sobrecarga
  • Dos niveles de detección para protección contra sobrecorriente
  • Tiempos de retardo son generadas por circuitos internos. Sin condensadores externos requeridos

Batería protección Swithing se hace con el 8205A Mosfet.
El ML8205A utiliza la tecnología de la trinchera avanzada para proporcionar excelente RDS (encendido), carga baja de la puerta y la operación con tensiones de puerta tan bajos como 2, 5V. Este dispositivo es adecuado para uso como protección de la batería o en otra aplicación de conmutación.

Hoja de datos de DW01-G

Hoja de datos de Mosfet 8205A
