ESP8266 - solución de alimentación de batería recargable de ion-litio (2 / 4 paso)

Paso 2: Descripción de módulo cargador/Monitor

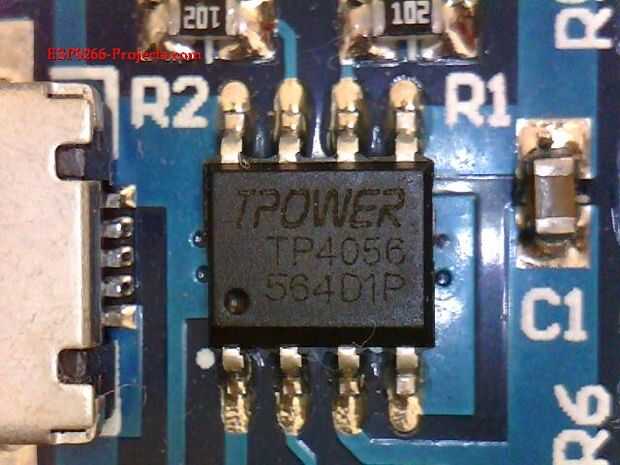

El módulo de Li-ion cargador de celular/Monitor utilizado para esta solución de paquete de batería se basa TP4056 1A independiente Linear Li-lon batería cargador con chip de regulación térmica.

El TP4056 es un completo cargador lineal de corriente constante/tensión constante para baterías de iones de celllithium solo. Su paquete de compensación y cuenta de bajo componente externo que el TP4056
ideal para aplicaciones portátiles. Además, la TP4056 puede trabajar dentro de adaptador del USB y de pared.

Ningún diodo de bloqueo es necesaria debido a la arquitectura interna de PMOSFET y se evitar a circuito de corriente de carga negativa. Regeneración térmica regula la corriente para limitar la temperatura del dado durante la operación de alta potencia o alta temperatura de carga. La tensión de carga es fijo a 4.2V, y la corriente de carga puede ser programado externamente con una sola resistencia. El TP4056 termina automáticamente el ciclo de carga cuando la corriente de carga desciende a 1/10 el valor programado después de alcanza la tensión final.

TP4056 Otras características incluyen a monitor actual, con bloqueo de voltaje, recarga automática y dos pines de estado para indicar la terminación de la carga y la presencia de un voltaje de entrada.

Características:

  • Corriente de carga programable hasta 1000mA
  • MOSFET, sentido resistencia ni diodo de bloqueo necesario
  • Cargador lineal completa en SOP-8 paquete de baterías de iones de litio solo
  • Constante-corriente/constante-VoltageCharges solo Li-Ion baterías directamente del puerto USB
  • Voltaje de carga de PRESET 4.2V con 1.5% de precisión
  • Recarga automática
  • Carga dos estado salida PinsC/10 carga terminación
  • 2.9V lenta carga umbral (TP4056)
  • Límites de corriente de arranque

Para más detalles ver Hoja de datos de TP4056
