Paso 8: La lista de componentes (BOM)
C1 100nF C0805
C2 100nF C0805
C21 10u 085CS_1AR
D1 Zener 5.1V DO34Z7
D2 Zener 2V DO34Z7
D3 Zener 2V DO34Z7
F1 MF-MSMF050-2 500 mA-L1812 de
PTC reseteable
IC1/U1 LM358 SO08 0r
SOIC08 LM358
IC11 74LVC1G14DBV SOT23-5
U2 SN74LVC2G66_DCT_8 DCT8
LED 1 VERDE SMD LED CHIPLED_0805
LED2 ROJO SMD LED CHIPLED_0805
Q1 BSS123 SOT23
Q2 BSS123 SOT23
Q3 BSS123 SOT23
Q4/T1 2N3906 TO92 Or
NDT2955 SOT223
R1 10K 1W 0207/10
R2 10 R0805
R3 510 R0805
R4 10K R0805
R5 2K R0805
R6 1K1 R0805
R7 510 R0805
R8 10K (potenciómetro). RTRIM64W
R9 1 1W 1% 0207/10
R10 1.5K R0805
R11 12K R0805
R12 1.5K R0805
R13 300 R0805
R14 300 R0805
R15 300 R0805
R16 250K (potenciómetro). RTRIM64W
R17 1000 (potenciómetro). RTRIM64W
R18 10K R0805
Microswitch S1 B3F-10XX
Microinterruptor de S2 B3F-10XX
U$ 1 plátano conector enchufe 4mm
Conector de Banana de U$ 2 toma 4mm
Conector de Banana U$ 3 enchufe 4mm

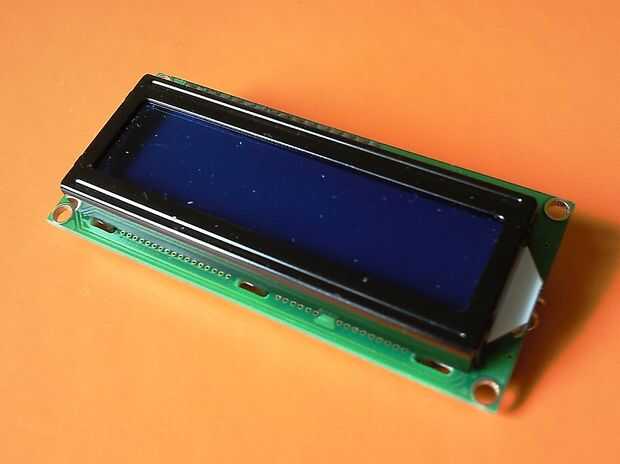

U$ 4 16 x 2 LCM (módulo de visualización de cristal líquido de carácter). Muy barato (2,25 USD) en ebay. No es necesario si desea utilizar sólo el modo de monitor serie.
Conectores de cabecera - masculinos y femeninos
DUT en GND e b c e 1 X 06
JANALOG 6x1F-H8.5-L14.5mm 1 X 06
JANALOG1 POTENCIA 1 X 06
JHIGH 10x1F-H8.5-L14.5mm 1 X 10
JLOW 8x1F-H8.5-L14.5mm 1 X 08
