Escudo de multímetro digital de Arduino (6 / 17 paso)

Paso 6: Cómo se mide la resistencia...

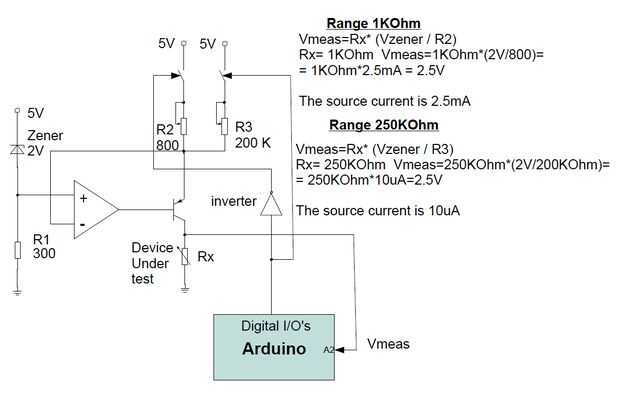

Una tensión de referencia con respecto la gama de alimentación positiva es creada por el uso del diodo Zener (2V). Generado en esta forma voltaje de referencia se aplica a la entrada de voltaje al convertidor actual realizado por el opamp y el transistor PNP BJT (PMOS), en que emisor (fuente) terminal, están conectadas resistencias ajustables y conmutables. El voltaje sobre estas resistencias es idéntico con el voltaje sobre el diodo Zener. Los controles del tablero "Arduino", que de ambos interruptores se cerrará, definiendo de esta manera a través del cual ambas resistencias circulará corriente. Así dos posibles valores actuales son posibles: 10uA, 2.5mA. Estas corrientes se pueden ajustar muy precioso. Generado por lo que la corriente pasa a través del dispositivo medido (resistencia, diodo, LED, transistor) y la caída de tensión sobre el dispositivo bajo prueba (DUT) se aplica al pin analógico A2 de la placa "Arduino".
Para la VIC (voltaje convertidor actual) puede utilizarse como dispositivos PNP bipolares PMOS bien.
En el primer intento estaba usando dispositivo PMOS NDT2955. (Tenía uno disponible y decidió utilizarlo). El opamap utilizado fue LM358.
Haciendo algunas pruebas, he encontrado que algunos datos medidos no están estables. Me encontré con que apareció oscilación. El VIC no era estable.
La razón de que era: la carga capacitiva máxima, que puede conducir el LM358 es menos de 50pF (sin aislamiento resistente).
La capacitancia de la puerta de las PMOS utilizados fue 600pF, que estaba haciendo inestable todo el circuito. Entonces, he cambiado el transistor con 2n3906 PNP BJT (Bipolar Junction Transistor), y el circuito se estabilizó.
En otras palabras: el tipo del opamp y transistor de la VIC debe ser elegido cuidadosamente. El LM358 no es la mejor opción - tiene problemas de estabilidad con alta cargas capacitivas, tiene desplazamiento sensible y la oscilación de salida no es la mejor. Si requiere mayor precisión mejor a elegir un R2R (riel) entrada/salida opamp con entradas JFET/CMOS (corriente de entrada baja), bajo offset.
El mayor desplazamiento en mi caso sería útil "característica", porque además, en el software tuning parte, me gustaría mostrar, cómo se puede corregir este desplazamiento por el uso del software.
Usando el PMOS transistor, nos permitirá utilizar la función «carga/no carga» de ohmetro, pero puede crear problemas de estabilidad.
Usando BJT PNP, tiene la ventaja de que el circuito es estable.
En ambos casos, independientemente, que tipo de dispositivos se utiliza (OK... sobre todo para el PMOS), crean problemas de precisión pequeño.
La razón para la exactitud más baja es la resistencia de salida limitada de ambos dispositivos. Cuál es este significado:

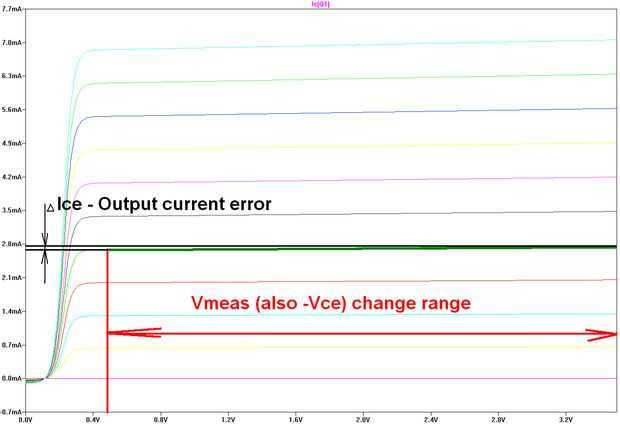

Permite tomar la resistencia de 1000 ohmios de la gama. En este caso, corriente de referencia de 2.5mA pasan a través del resistor y el voltaje generado se aplica a la entrada del ADC del chip Atmega. El valor de la resistencia que queremos medir puede variar entre 0 ohms y 1000 ohmios. La tensión VMED de esta manera también varía entre 0V y 2, 5V. La Vce (Vds): Collector-emitter / voltaje de la drenar-fuente varía entre 0.5V-3V.  La variación de la tensión mencionada afecta directamente el colector-emisor / -fuente que fluye corriente, lo que finalmente resulta en peor precisión. El fenómeno descrito se puede entender mejor en las características típicas de transferencia de NPN BJT presentadas en el cuadro.
Este efecto puede ser en algunos límites corregidos por el software, pero si hay algunos efectos de la no linealidad, la corrección se convierte en muy difícil.
