Engranaje para impresión 3D (4 / 10 paso)

Paso 4: Hacer un vector en un sólido 3D editable.

Ahora que tenemos un archivo de illustrator con el vector de la imagen en una escala de 1:1 podemos hacerlo en 3D sólido con SolidWorks. Una vez guardado, el equipo finalmente se puede abrir en Inventor Fusion.

Metiendo un Vector Illustrator Inventor Fusion

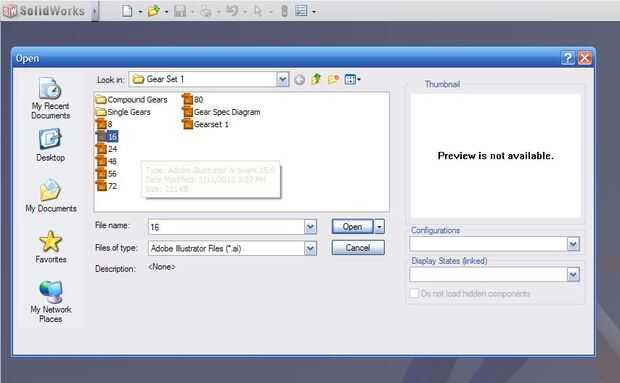

  1. Iniciar SolidWorks y abra el archivo de Illustrator que creó en el paso anterior.

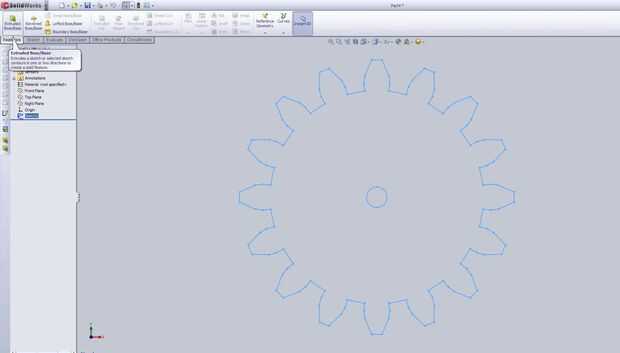

  2. Haga clic en el botón de extrusión

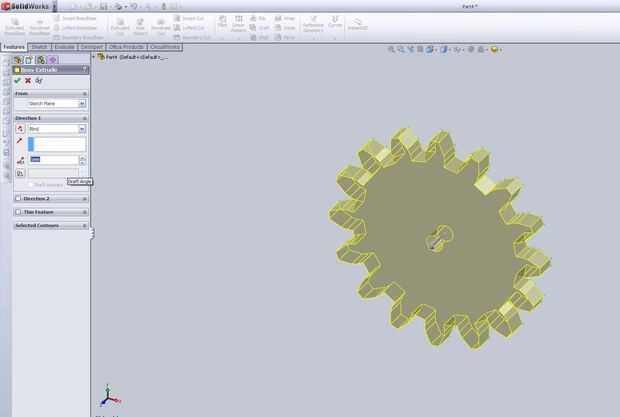

  3. Ajuste la profundidad de extrusión a 1mm

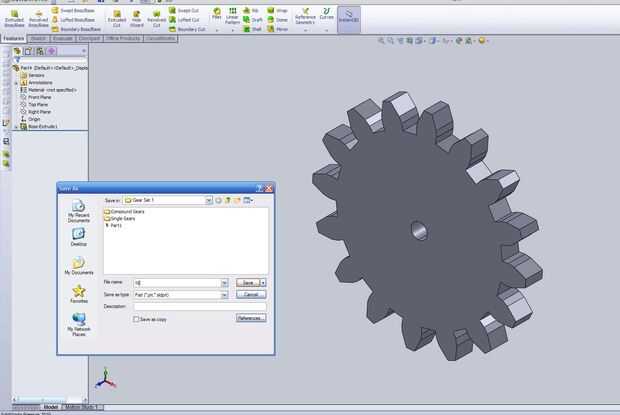

  4. Guardar los cambios como una parte de los archivos (prt).

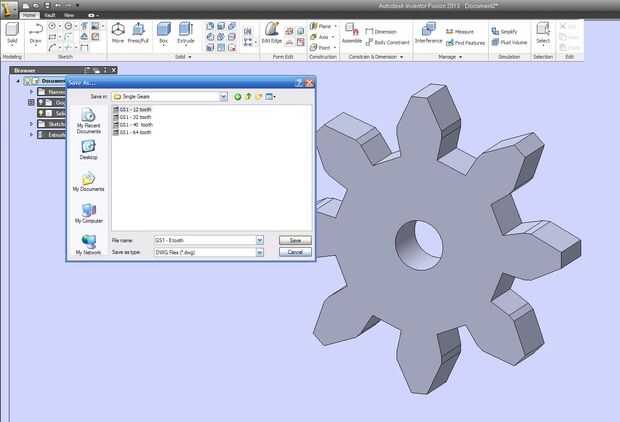

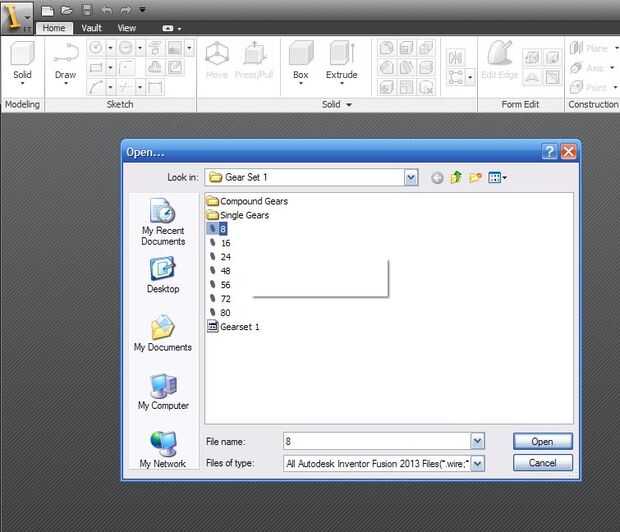

  5. Abra el archivo de pieza con Inventor Fusion y guárdelo como un archivo DWG

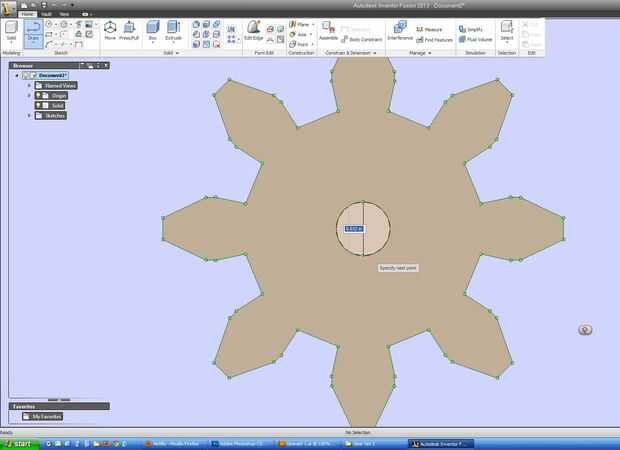

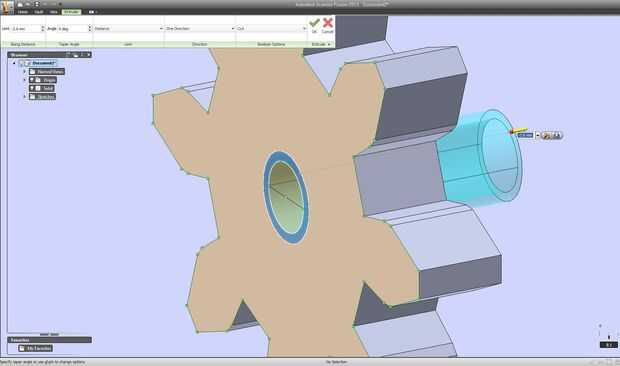

  6. Durante la importación el agujero central puede terminar no registrarse como un círculo, lo que dificulta a su centro. Si esto está sucediendo a usted, dibujar un círculo ligeramente más grande alrededor del agujero central y saca la diferencia.
  7. Guarde el archivo nuevo.
