Engranaje para impresión 3D

lo que es

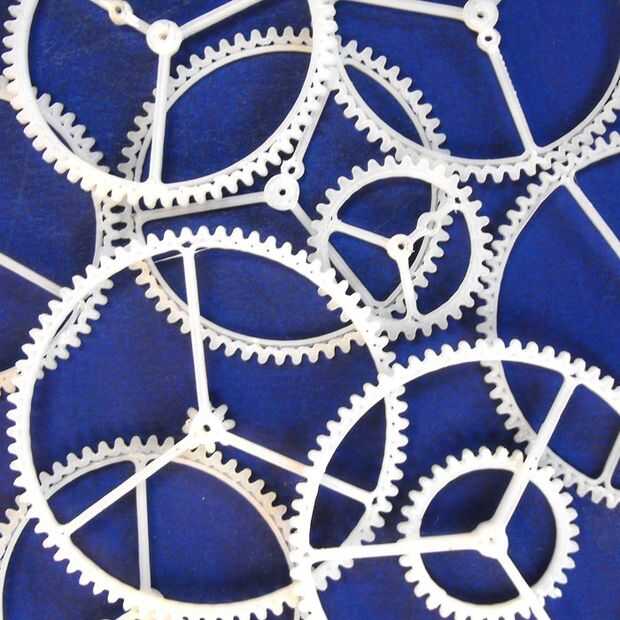

Un conjunto de pequeños, juego engranajes destinados a impresión de extrusión 3D ABS, junto con instrucciones sobre cómo hacer sus engranajes y engranajes cajas. Después de impresos engranajes para mis propios proyectos finalmente terminé con este conjunto, que te estoy llamando "Gear Set 1" y creó una tabla de referencia para ayudar en la sincronización de los engranajes. Engranajes de este conjunto, impreso de ABS en un up! impresora 3D, se han probado cuidadosamente, pero apostar que también funcionaría bien para corte por láser.

Historia
En su día tuve un algunas técnicas de Lego que vienen con un conjunto de engranajes de plástico que encantó para jugar con. Pasé horas construyendo artilugios poco sólo para desgarrarlos y construir algo más. Finalmente dejaron los legos y se trasladó a construir cosas desde cero materiales, pero nunca realmente tenía una manera de hacerme engranajes y terminó comprando sólo motores con engranajes ya.

Catorce años más tarde impresión 3D se convierte en algo que usted puede hacer en casa y con él llegaron la capacidad de imprimir sólo mis propios engranajes. Recordando mi set de Lego, encabezada con el objetivo de crear mi propia versión que puede ser mezclado y emparejado por cualquier chisme estaba estaba trabajando en. Tomó un montón de software de la lupulización y mucho de la impresión de prueba, pero finalmente pude hacer una serie de engranajes para el up! 3D.

El Instructable
He incluido todos los archivos de cambios que he hecho en este Instructable junto con cuadro de referencia que tendrá que utilizar. Los engranajes se hacen del absoluto tamaño más pequeño que pude imprimir f mientras sigue recibiendo algo que realmente funciona.

El resto de este Instructable le explicará cómo generar engranajes vector, convertirlos en sólidos 3D y en última instancia, diseñar cajas de cambios alrededor de ellos.  Debo advertirte, que este método es más enrevesada que ideal, ya que utiliza un total de cuatro programas para llegar de vector a dwg, pero el resultado final merece la pena en mi opinión. Cabe destacar que el Autodesk Inventor (no Inventor Fusion) puede generar engranajes 3D por sí mismo. Habría sólo usé pero, bueno, tenía un montón de opciones que no entiendo.

Usted puede conseguir los archivos DWG y STL en la cremallera por debajo, o se puede descargar de thingerverse (www.thingiverse.com/thing:49614)
