Engranaje para impresión 3D (3 / 10 paso)

Paso 3: Hacer engranajes Vector estilizada radios

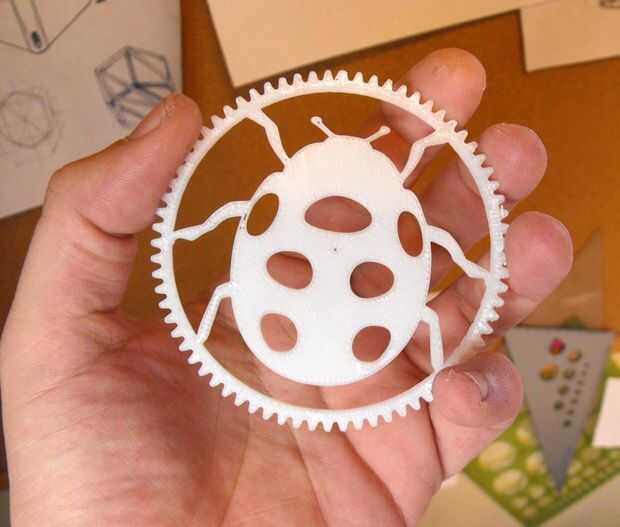

Que usted puede hacer agradables rayos simple para tu equipo con unos rectángulos, pero como estamos usando software de ilustración vectorial, así podríamos subliman. En este ejemplo estoy utilizando un vector de error señora que consiguió de all-silhouettes.com y estoy combinando su camino con el camino de un engranaje.

Cortar el centro de un engranaje

  1. Dibuja un círculo en el centro de la marcha, tomando el borde de 1 mm de los dientes del engranaje. En el ejemplo anterior este es el círculo verde.
  2. Dibujar otro círculo ontop del verde. Hacen de este un 3 mm ancho. Este es el círculo rosa.

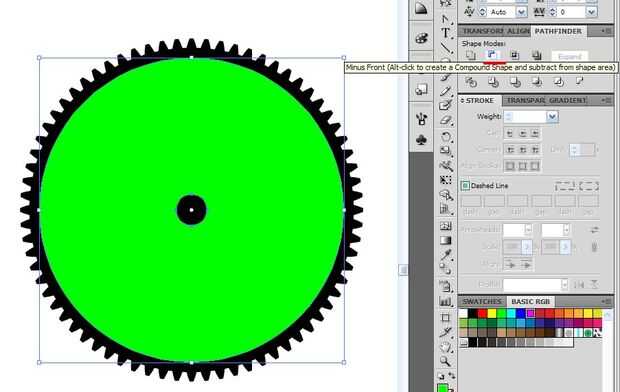

  3. Reste el círculo de color de rosa del círculo verde seleccionando ambos y haga clic en la opción restar de Pathfinder.

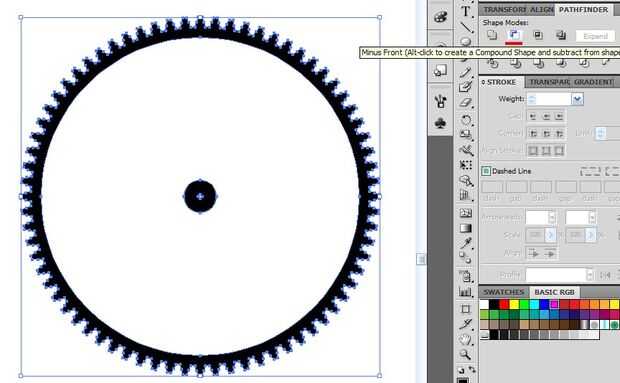

  4. Seleccione su rosquilla verde recién formada y el engranaje detrás de él, restar el primero del último. Esto corta la forma de un rosco de la marcha y dejar el agujero del eje.

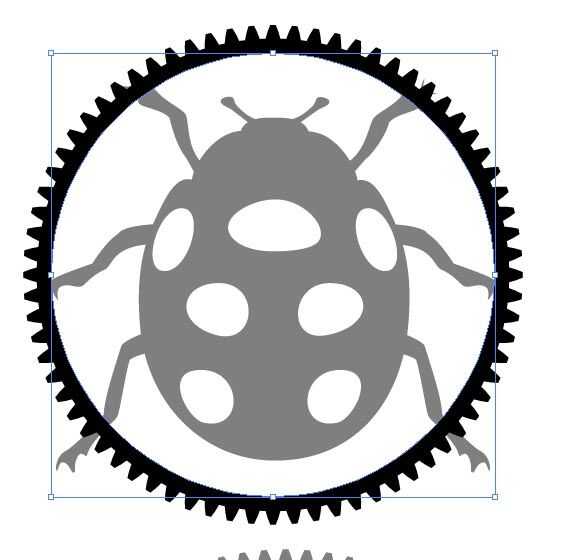

  5. Copiar y pegar el vector de su elección sobre la marcha. Otra vez, centrar el objeto y utilice MAYÚS + alt para escalar hacia arriba. Desea que los bordes del objeto que sobresalga de la parte interior del engranaje para que más adelante puede ser cortada para un ajuste perfecto. Si hay líneas finas en el diseño que probablemente no impriman. Me parece que un espesor mínimo de 1mm funciona muy bien con el! 3D.
  6. Haga doble clic en el engranaje a modo de "aislamiento", donde están los chicos cool. Aquí puede seleccionar simplemente el interior círculo de dona interno del motor. Presione ctrl + C para copiar ese círculo.
  7. Pulse escape para salir del modo de aislamiento de
  8. Presione ctrl + F para pegar el círculo en el lugar. Esto pegará un nuevo círculo en la posición exacta que ha copiado el original de. En las fotos este nuevo círculo es rojo en color.
  9. Desea que el círculo rojo bajo tu arte vectorial. Si es necesario puede oprimir ctrl + [y ctrl +] mover su posición en la jerarquía de niveles.

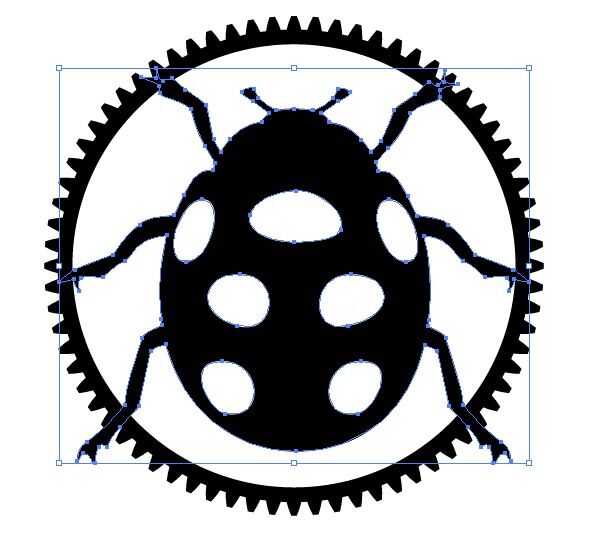

  10. Seleccione el círculo rojo y el arte de vector, haga clic en la herramienta Pathfinder se cruzan. Esto cortará la proyección en el arte del vector.

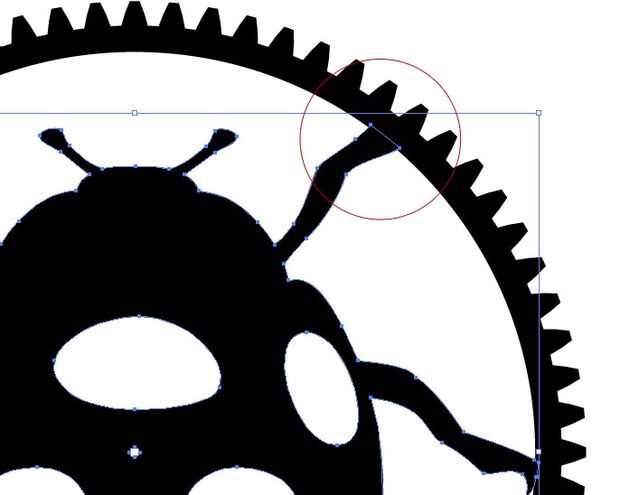

  11. Para obtener los objetos para combinar correctamente el arte vector necesita superponer un poco el engranaje, seleccionar y escalar hasta sólo un smidgebit.

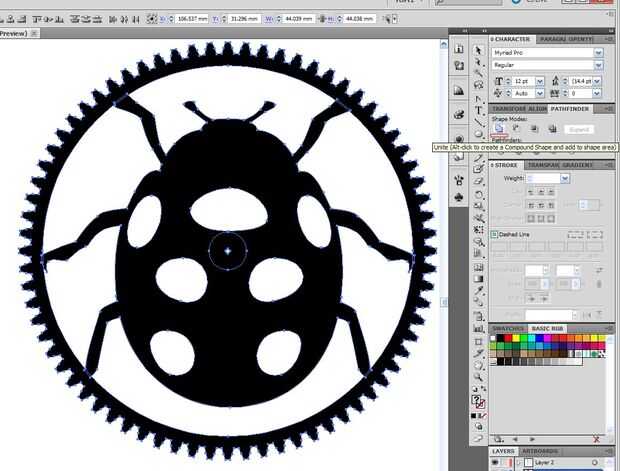

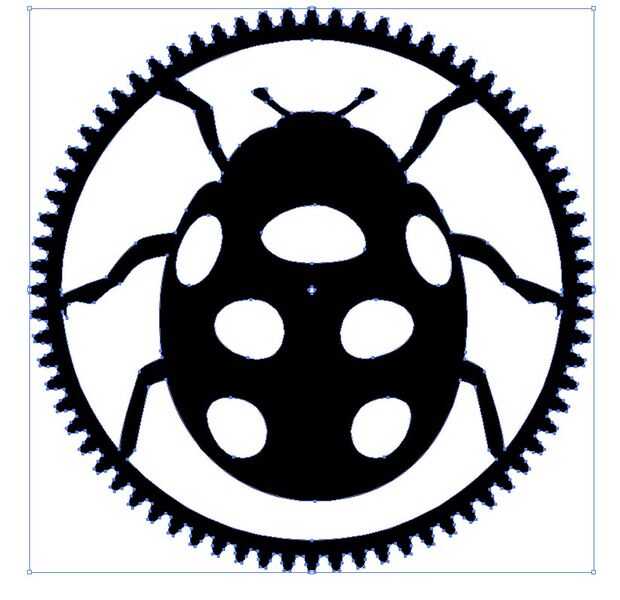

  12. Seleccione el arte vectorial y el equipo, haga clic en la opción combinar Pathfinder para combinarlos en una sola. Ahora tiene un camino que puede ser importado limpiamente en otros programas.
  13. Guardar el arte como un archivo de Illustrator.
