Modelos 3D de engranajes para impresión 3D

Modelos 3D para los engranajes se pueden crear diferentes formas - cada camino tiene pros y contras

  • Calcular los parámetros para los engranajes manualmente - diámetros de las ruedas del engranaje, los ángulos de los dientes, etc.. Crear un modelo 3D en software de CAD. Imprimir modelos de prueba, corregir, repetir...
  • Medir engranajes existentes y utilizar estos parámetros para crear el modelo 3D en CAD de la manera que el anterior. No es fácil encontrar engranajes similares (incluso cuando pueden escalar)

  • Tome la fotografía de engranajes existentes (por ejemplo de un coche de juguete), impresión escala, poner en la pantalla y dibujar la geometría 2D de CAD - reproducir la forma de engranaje. Esto es más fácil que en pasos anteriores, pero también para encontrar engranajes similares (o al menos su imagen)

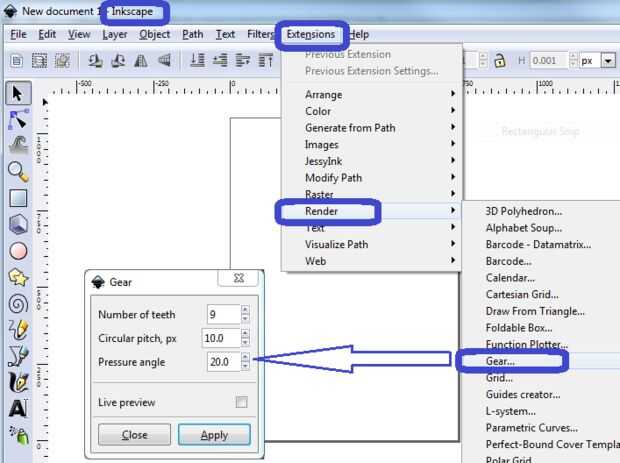

  • Usar software de gráficos con la estructura en características de la generación de cambios. Por ejemplo Inkscape (editor de gráficos con la extensión que hace un gears), FreeCAD (software libre de CAD), etc.
  • Es un programa que genera la geometría de los engranajes por parámetros especificados - así describe en estas instrucciones de vídeo.

Software utilizado en esta instrucción:

  • Generador de engranajes - esto es software no libre . Permite generar geometría 2D de engranajes y exportar a dxf-archivo
  • PTC Creo elementos directa modelado Express 6 - esto es un software gratuito que permite para crear modelos mecánicos fáciles y rápidos de prototipos. Este producto permite para crear modelos de manera similar al modelado sólido - pero más simple. La versión 6 tiene una gran novedad - exportar geometría 2D en un plano de trabajo, esta característica se utiliza en la instrucción.

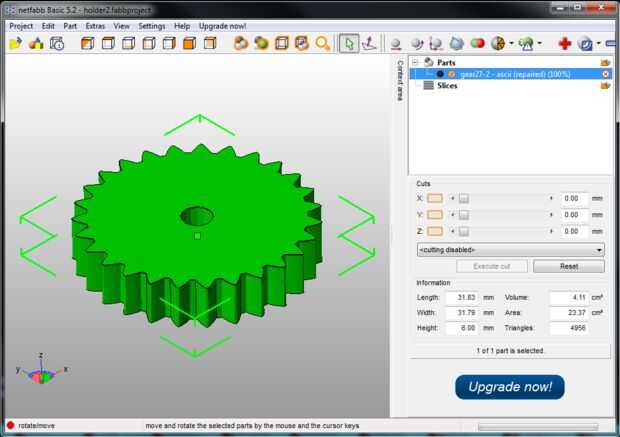

  • Netfabb básico - se trata de software libre que permite fijar STL-geometría o rotar las piezas.
  • KISSliser - se trata de software libre (con características adicionales disponibles en la versión comprada). Preparar STL-geometría para la impresión 3D - rebanadas y se traduce en códigos G.
