Engranaje de madera reloj de banjo

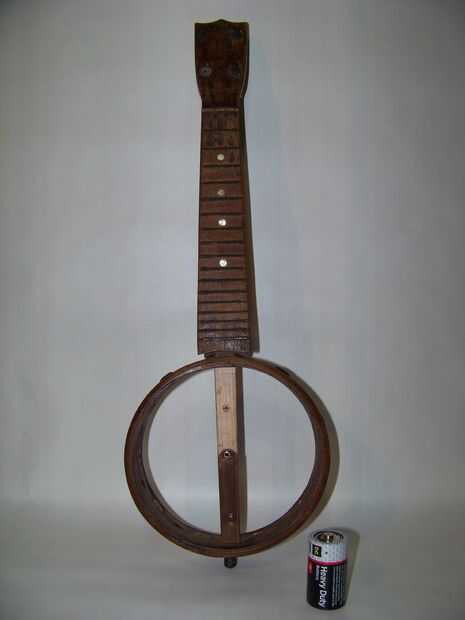

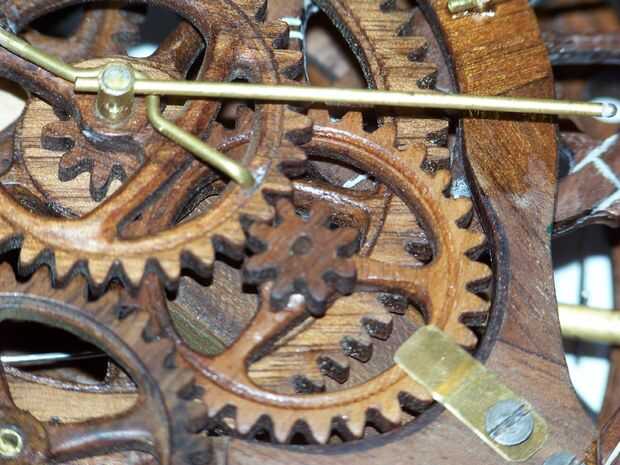

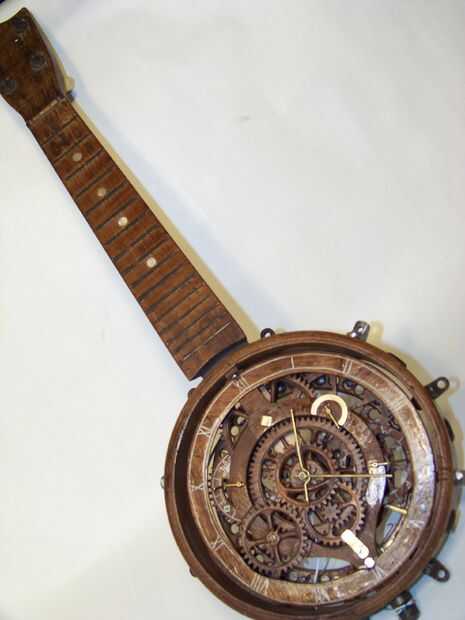

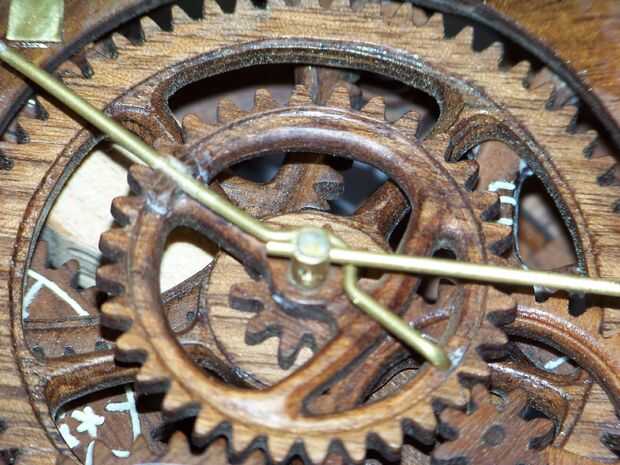

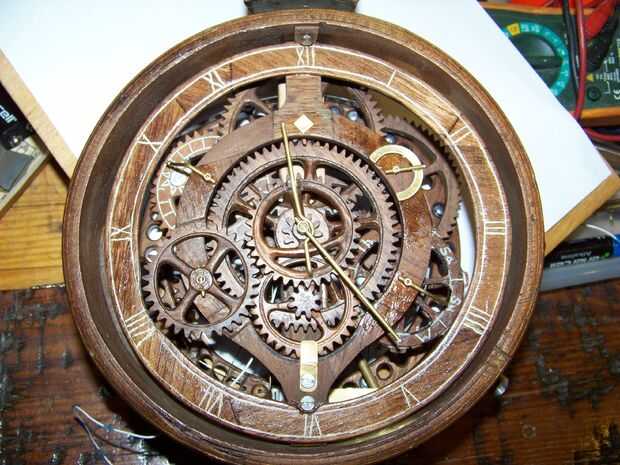

esto es un banjo de Claraphone de 1923 que compré en ebay. No había mucho allí, sólo el cuello y tambor, además de algunos de los pedacitos de metal y piezas y sólo tres de los sintonizadores con un final que podría aplicar solamente 90 años. La longitud total es de alrededor de 21 pulgadas y el tambor es de aproximadamente 6 pulgadas de diámetro. He hecho el reloj de trozos de chapa de nogal y un montón de pegamento, pegamento. Tiene una mano de la hora, un minutero y un segundero, muestra am/pm y días de la semana. El reloj es alimentado por una batería de alimentación de un electroimán que es encendido y apagado de un interruptor deslizante de latón. En vez de un péndulo normal, tiene una rueda de péndulo que tiene un imán permanente montado a él que reacciona con el electroimán haciendo la rueda del péndulo gira hacia adelante y hacia atrás, así conduciendo el reloj. Usted puede construir un reloj de engranajes de madera cualquier forma que desee, ayuda a pensar fuera de la caja, o en este caso dentro de un cilindro de madera de 6 pulgadas. El tren de engranajes es más o menos estándar, hay algunos cambios que explicaré más adelante. Si quieres saber más sobre las matemáticas de un reloj de engranajes de madera que este sitio http://garysclocks.sawdustcorner.com a explicar las cosas detalladamente, usted encontrará una gran cantidad de información. Si quieres construir tu propio reloj que es uno de varios sitios que tiene planes junto con otras cosas. Se trata de cómo construí este.
