Engranaje de madera reloj de banjo (2 / 10 paso)

Paso 2: planificación

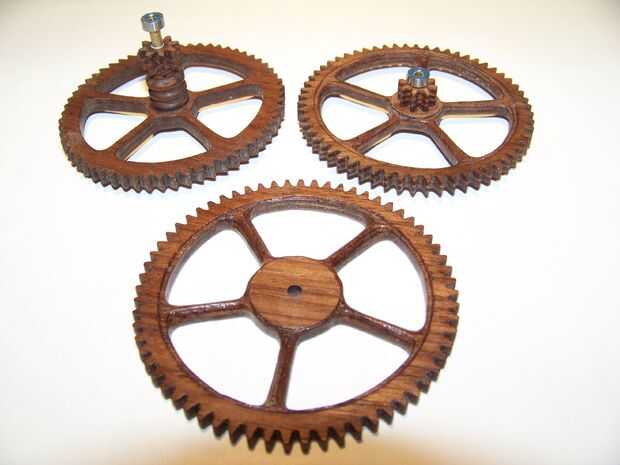

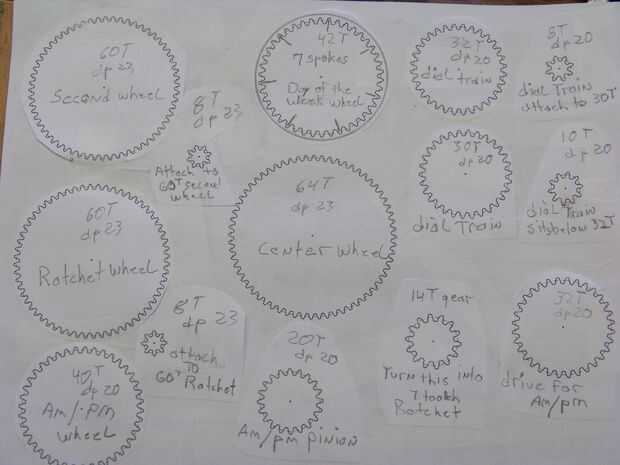

Muchos de los relojes de engranaje de madera tienen una rueda de escape de 30 dientes con un piñón de 8 dientes, que se regula con un péndulo alrededor de 39 centímetros de largo, luego un 60 diente segunda rueda con un piñón de 8 dientes y una muela de 64 dientes, que se llama el tren de la impulsión y generalmente es impulsado por un resorte o wieghts caen en algún lugar cerca de la muela.  En lugar de una rueda de escape de 30 dientes, tengo una rueda de carraca 60 dientes que es impulsada por una rueda del péndulo. Entonces tenemos un piñón de 10 dientes, con una rueda de 32 dientes en la parte superior y una rueda de 30 dientes con un piñón de 8 dientes atado principio del mismo, esto se llama el tren de la línea, y la mayoría de las veces los engranajes están bastante grandes, estoy trabajando en un área de sólo 6 pulgadas, quiero la rueda central en el centro con un eje que va de adelante hacia atrás , que significa que cualquiera de las ruedas puede ser no más de 3 pulgadas de diámetro. Tengo mis dibujos de cambios de un sitio llamado, http://emachineshop.com, tienen un área donde su programa dibuja un engranaje, usted elige cómo muchos dientes, el diámetro de la echada y el diámetro de agujero de centro, el programa dibuja el engranaje, envíe a la impresora, luego pegar el papel a un trozo de madera y cortar en la Sierra de calar.
