Paso 5: Montaje de la impresora
Notas para todas las partes: Utilice siempre que sea posible y trate de seguir perno orientaciones lo mejor posibles. También no apriete las abrazaderas de cojinete de LM8UU demasiado apretado. Mantenerlos loos(ish) hasta el montaje final y apriete hasta que el no dar más. No apriete demasiado porque esto le dará mucha resistencia no deseada en los ejes.

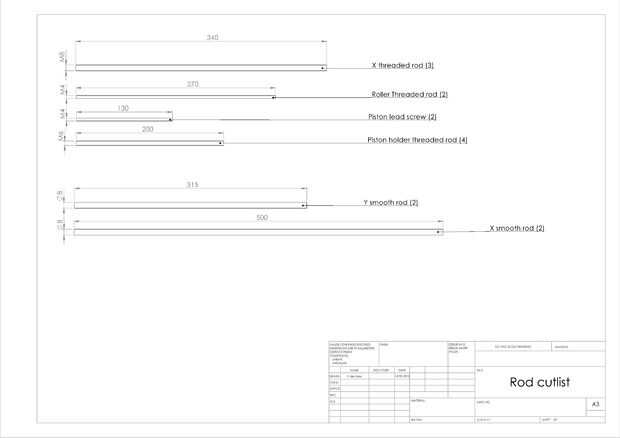

No apriete cualquier barra lisa o M8 varilla roscada antes de poner el pórtico en el marco. La longitud exacta de todas las barras es dependiente en donde pones las ranuras. Una vez depositada el pórtico en el marco usted puede ajustar todas las longitudes y apretar todo.

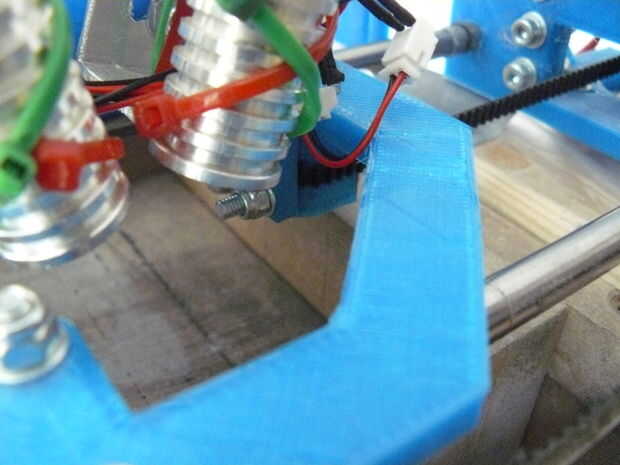

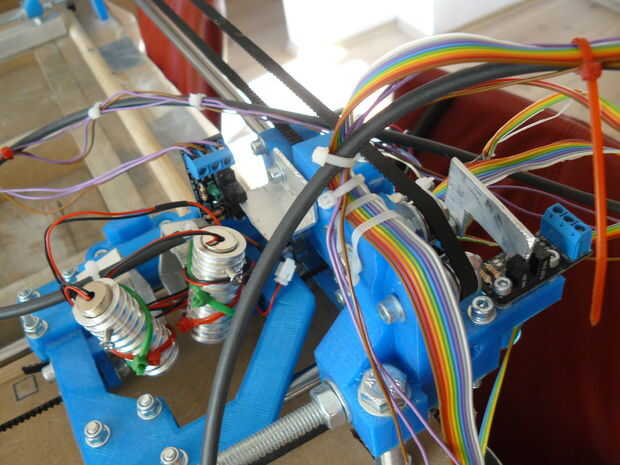

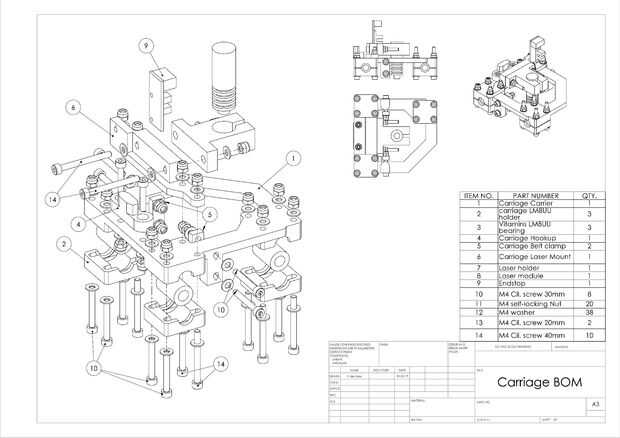

Montaje del carro

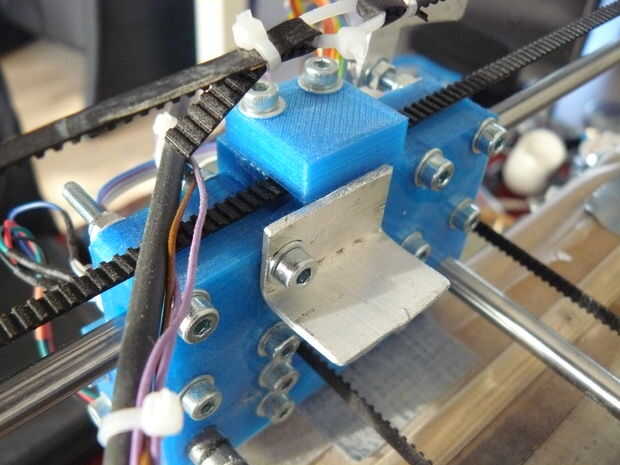

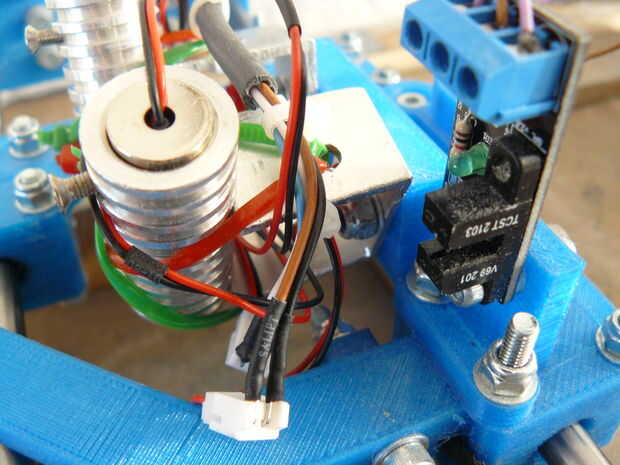

La primera parte para montar es el transporte. Hay agujeros para sujetar la herramienta, pero hay no hay piezas especiales para colocar herramientas. Los agujeros están diseñados alrededor de un soporte de laser de permitir, pero dejé uso después de sólo unos pocos días. Ahora uso algún perfil de aluminio con los agujeros taladrados para colocar mis cajas de diodo láser. (puede encontrar este montaje aquí)

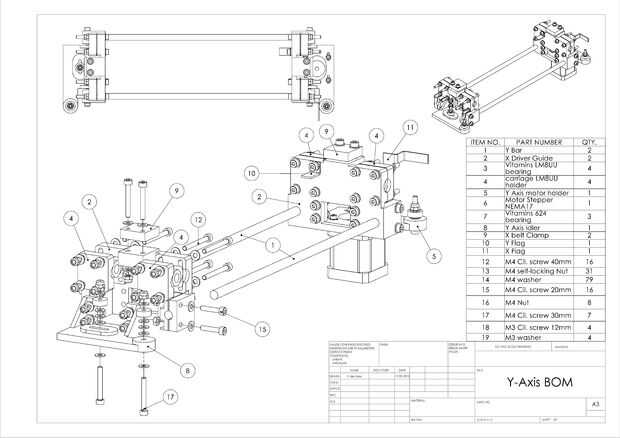

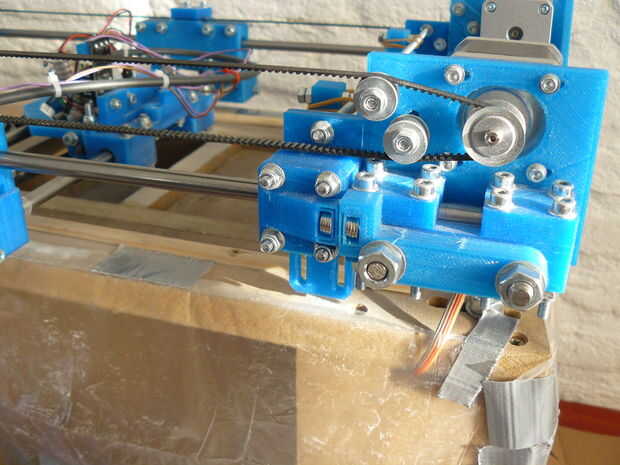

Montaje de eje y
El eje y tiene una parte que requiere cierta precaución. Las barras lisas se sujetan por la guía del controlador de X. Los orificios de la guía del controlador probablemente imprimirá demasiado pequeño. Para hacer estos agujeros a la medida, primero Instale los tornillos que bloquee el vástago sin la flexión de la abrazadera. Luego cuidadosamente perforar con una broca de M8 y los agujeros de archivo hasta las varillas lisas sin interferencia.
Asegúrese de agregar el carro al eje y antes todas las piezas son en.

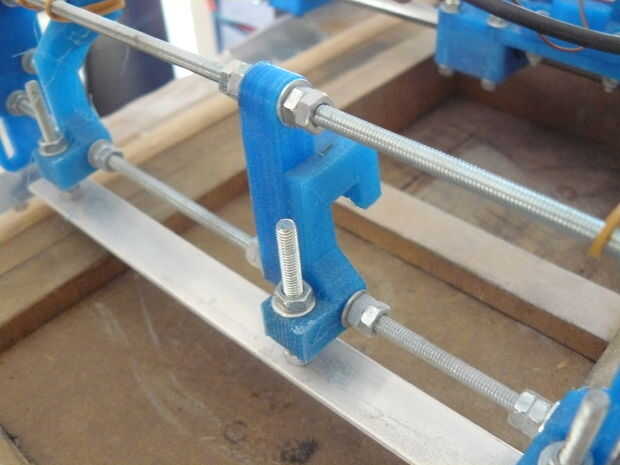

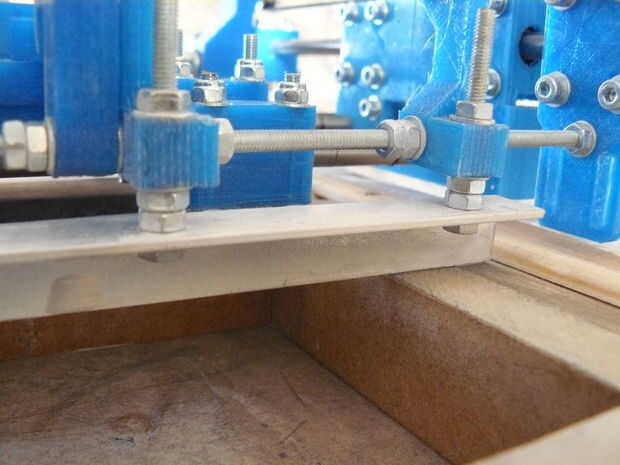

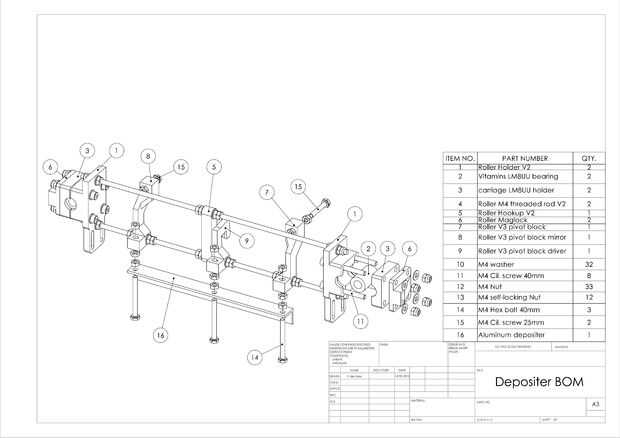

Montaje de depositante
Mayor parte de la depositante se monta en la varilla roscada M4. Porque estas partes necesitan apretarse de ambos lados, no es posible utilizar tuercas de fijación del uno mismo. Para solucionar esto un par de tuerca normal se utiliza. Por apretarlos uno contra el otro, entonces puede fijarse en cualquier punto sin fijación con abrazadera en partes.

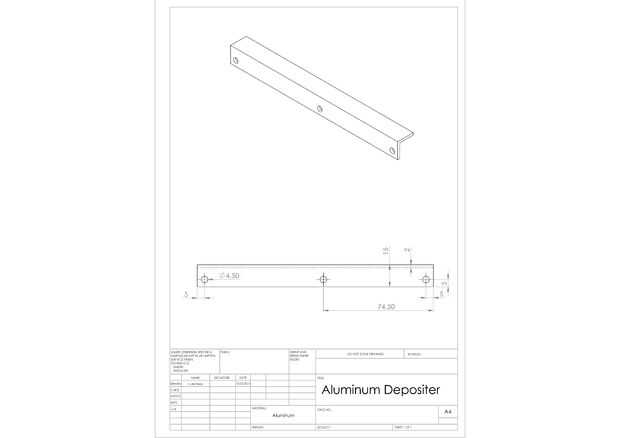

Hay varias piezas pequeñas en el depositante que necesita para moverse libremente. Todas estas partes están conectadas a la tira de aluminio que hace el depósito real. Tiene que poder girar y levantar un poco el perfil de aluminio, para tener más espacio libre sobre la capa recién depositada.

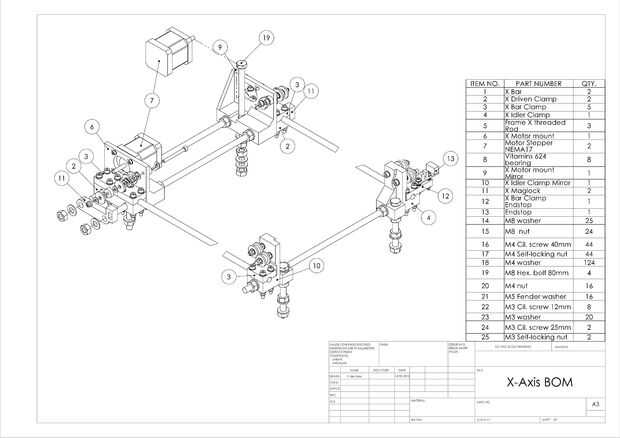

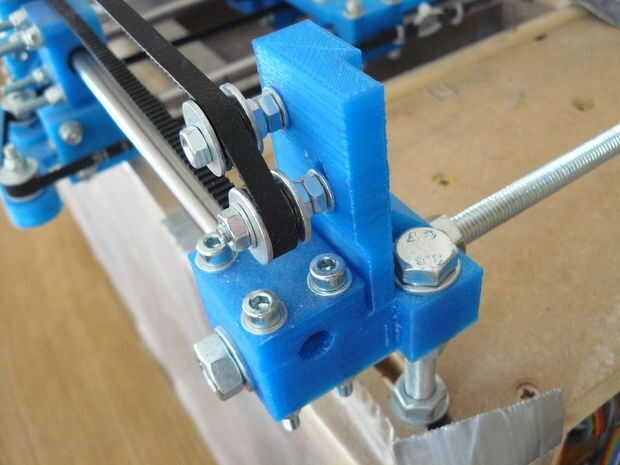

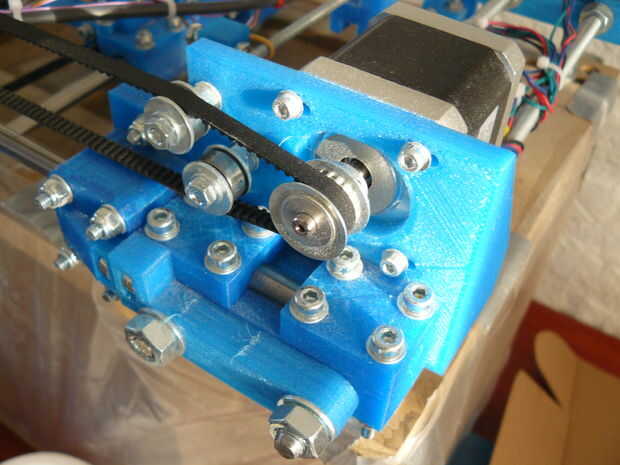

Montaje de eje x
Antes de fijar el motor y los cojinetes para el eje x, agregue las varillas lisas de 8mm y coloque los pernos. Después de montar el motor y los cojinetes, hay apenas y dejar espacio para colocar los pernos. Puede sujetar las varillas M8 después de había colocado el pórtico en el marco.

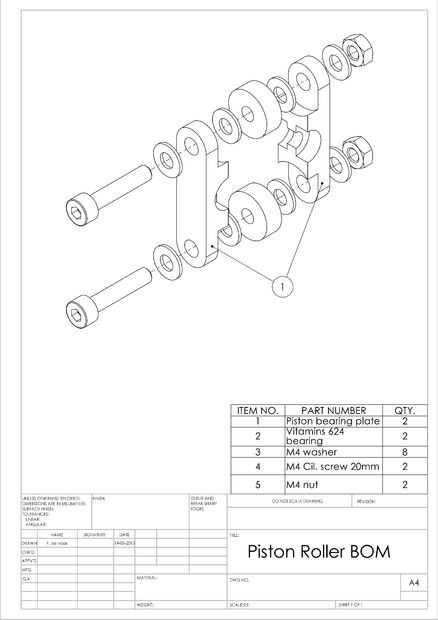

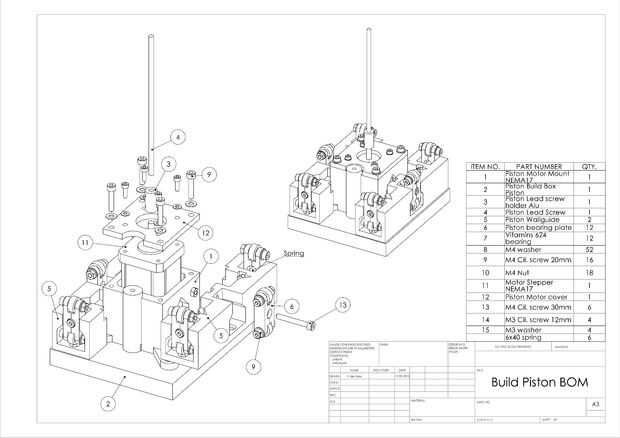

Montaje de pistones

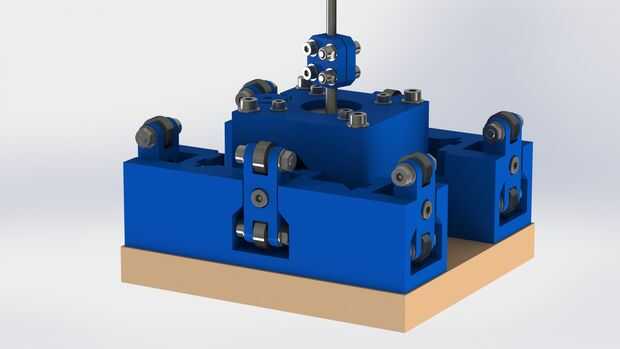

Los pistones están parcialmente hechos de MDF. Los orificios de tornillo en todas las partes impresas se encuentran fácilmente. Mida el centro, colocar las piezas, efectuar y utilizar tornillos pequeños para fijar estas piezas a la madera. Hay algunos dibujos adicionales y un render para el soporte del tornillo de plomo. Yo tenía un torno disponible cuando construí el foco, usé. Diseñé una parte imprimible que hace el mismo trabajo.
Banderas no son necesarios en este momento. Todo posicionamiento del pistón se sigue haciendo manualmente.

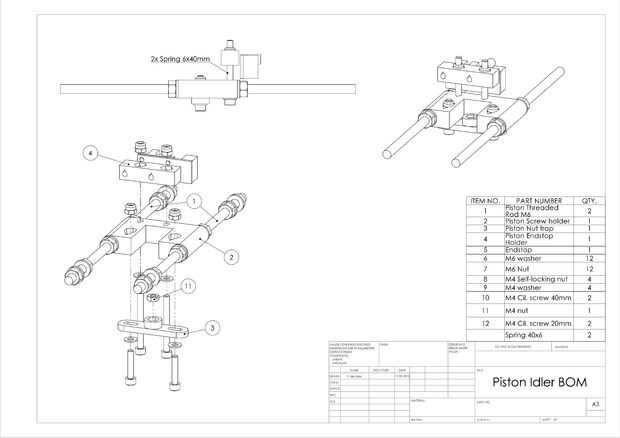

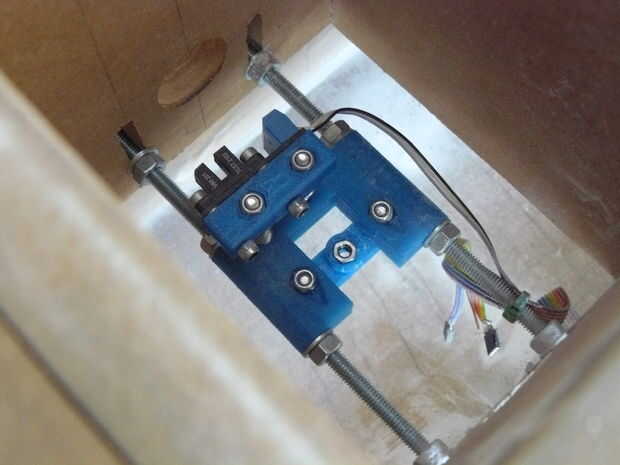

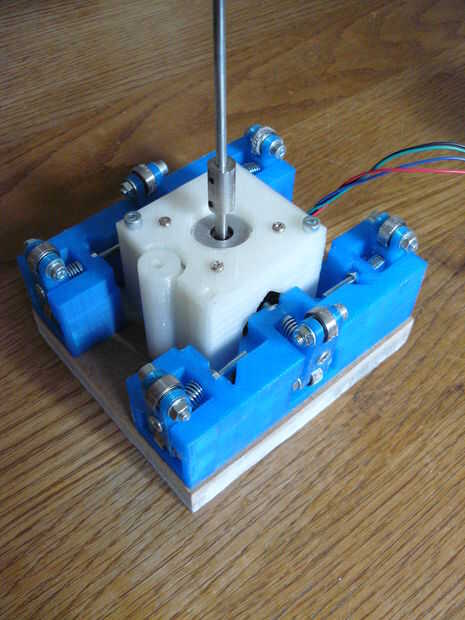

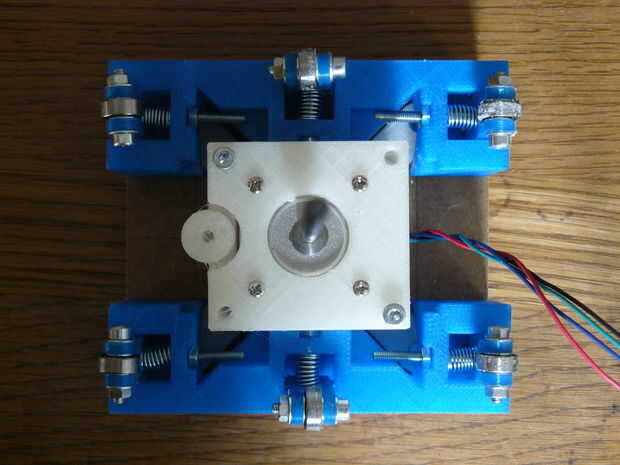

Montaje de soporte del pistón
Los soportes del pistón tiene la trampa de tuerca ajustable utilizan los pistones moverse. Asamblea todos impresos piezas primero. Puede Agregar la varilla roscada M6 cuando se monte en las ranuras en la tolva. Las paredes de la tolva de la abrazadera en ambos lados. Cuando sólo pinza en el exterior de la tolva, se podría doblar hacia adentro y jam los pistones.
Los titulares de tope con los resortes no son necesarios todavía porque la impresora no puede utilizar estos topes. A tiempo y a partes de seguridad puede omitir la adición de estos.

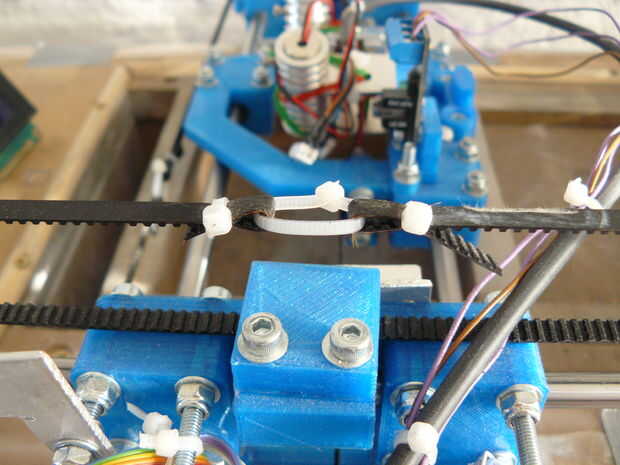

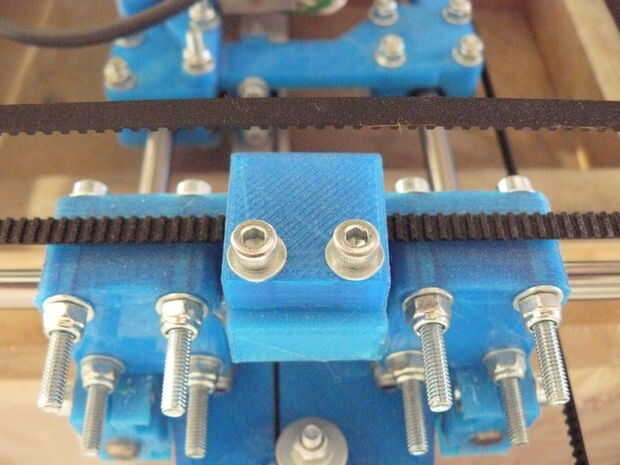

Correas de distribución

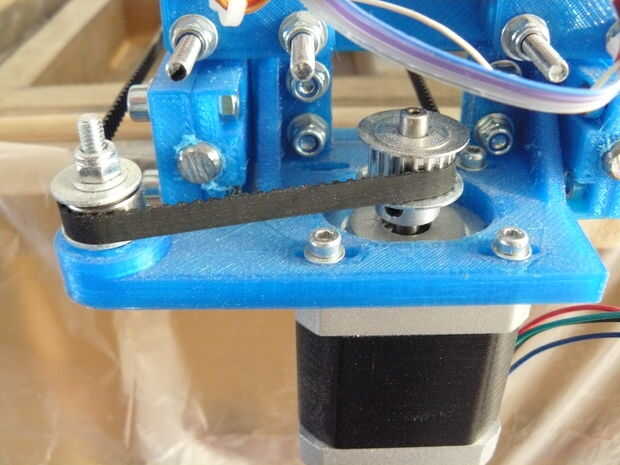

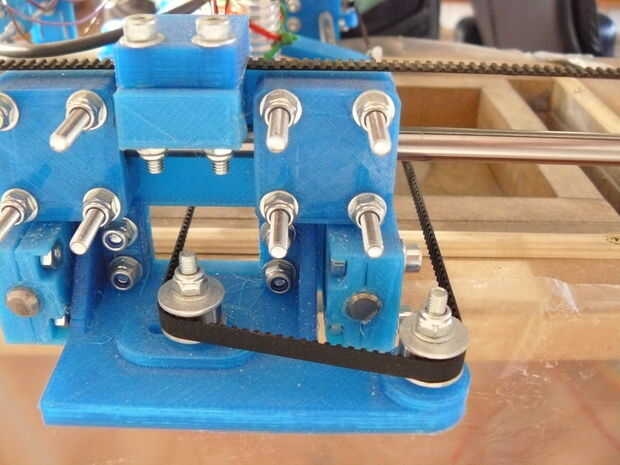

A continuación necesitará instalar las correas dentadas. Para el eje x, sujete la correa en el centro con las abrazaderas de correa. Luego uso corbata rips conjunta ambos extremos juntos y tensión de la correa. El eje y tiene dos extremos conectados al portador. Corté mi cinturón en reducir a la mitad y se unió a ellos con corbata desgarra así que podría tensión de les, pero también puede tensar la correa en el portador.
Poner el pórtico en eje
La grúa completa se une al chasis con cuatro pernos de M8. Estos caben en las ranuras en la parte superior. En este punto necesitará ajustar el pórtico por lo que es paralelo a la buildbox. Después de esto los ajustes deben hacerse para el depositante así que apenas hace contacto con la tolva.

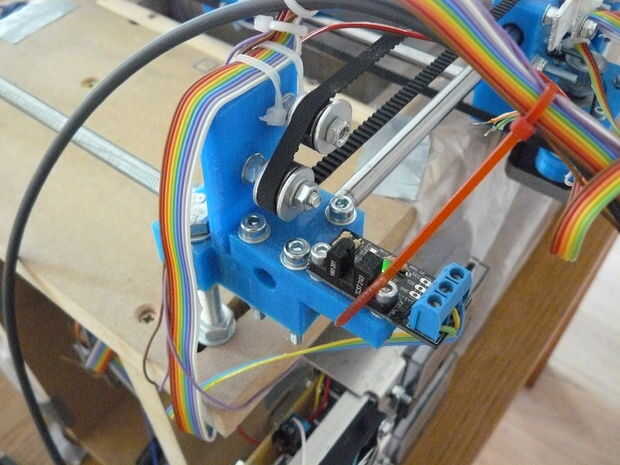

Banderas

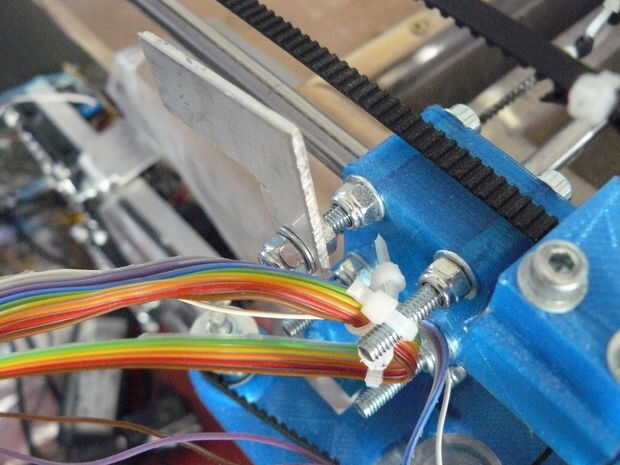

Las banderas de tope deben montarse al montar el eje y. He incluido fotos de mis banderas. Usted puede utilizar cualquier material que sea rígido y flexible, pero hierro o aluminio son las mejores opciones.

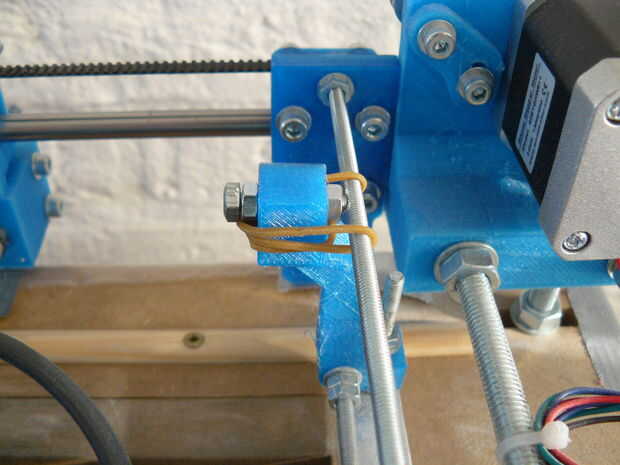

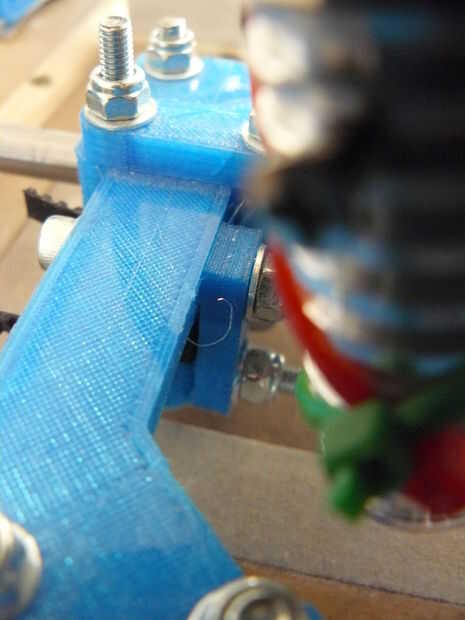

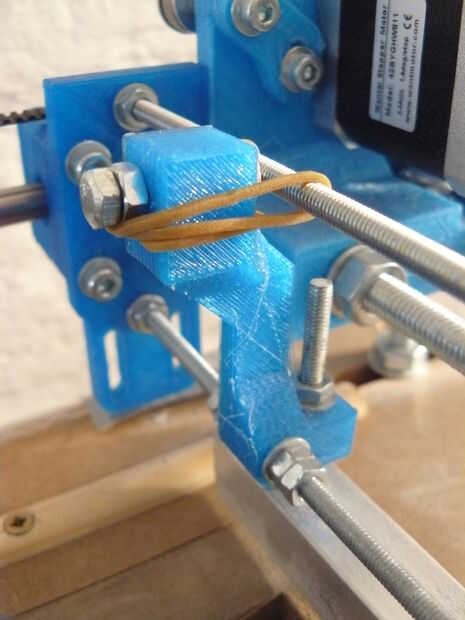

Imanes en maglock
El maglock sostiene al depositante en el lugar cuando no se utiliza. Es un sistema bastante simple que utiliza imanes para sujetar al depositante a los controladores de X. Los imanes simplemente tirón al depositante hacia el controlador cuando está lo suficientemente cerca.
