Paso 3: Construir el circuito
Lo que usted necesita
Para más detalles sobre la elección de los componentes, consulte los pasos anteriores

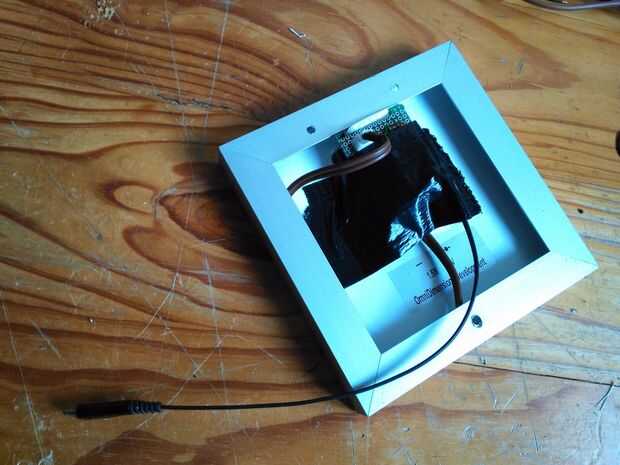

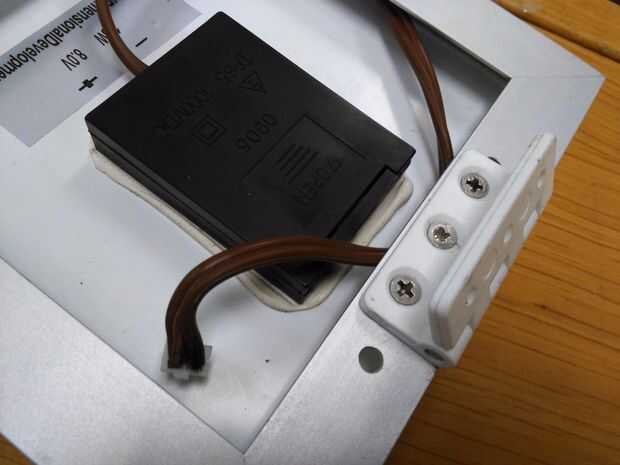

- Panel solar
- Regulador de conmutación 5V

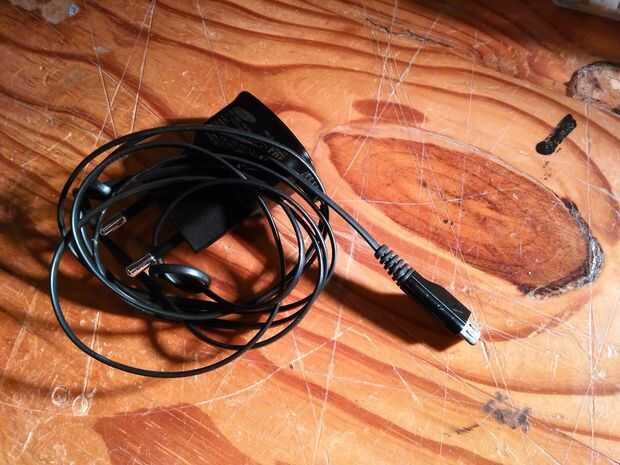

- Conector/cable micro del USB
Cableado hasta

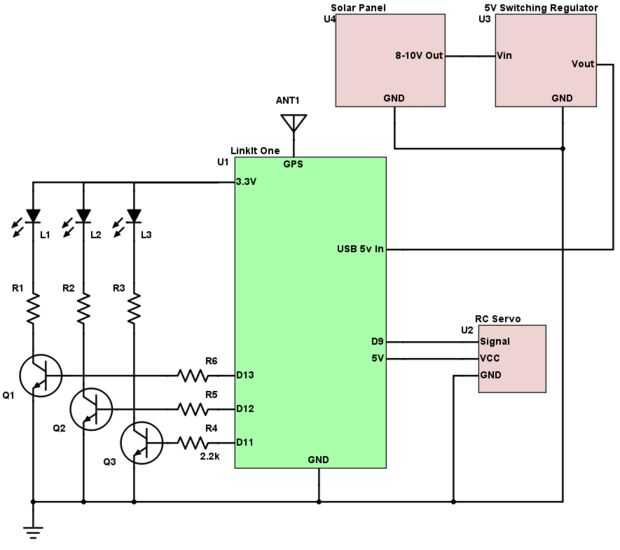

He adjuntado un esquema, pero no hay nada que el cableado
- Positiva de salida del panel solar a Vin en el regulador de
- Negativa de salida del panel solar a la tierra en el regulador de
- Vout del regulador va a + 5V en conector USB
- TIERRA del regulador va a GND en el conector USB
Asegúrese de que interruptor de batería de LinkIt uno está en la posición de "Murciélago", este modo se asegura que la batería se utiliza para alimentar el dispositivo y que la batería se carga mediante el puerto USB.

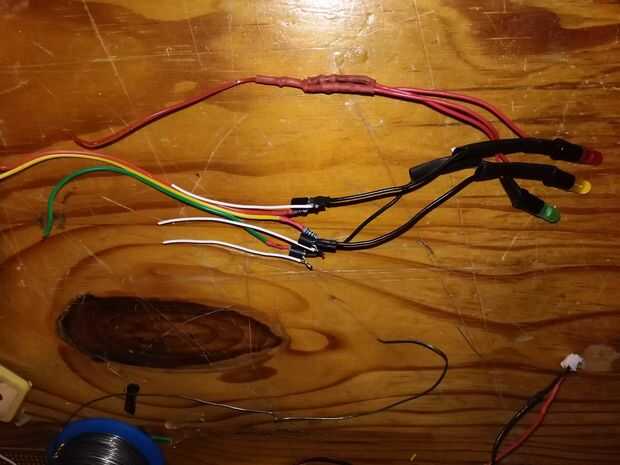

Conducción de Leds
LinkIt uno puede sólo suministrar un par de mA a través de sus pines GPIO, así que usamos transistores para manejar los LEDS. Elegí un BC5468 pantano estándar con una resistencia de ohm k 2.2 en la base. Los LEDS verdes y amarillos rojos todos tenían una caída hacia adelante en la región de 1.65-1.75V, por lo que opté por resistencias de 90 ohm (ya que estaba usando el 3.3V carril para suministro).

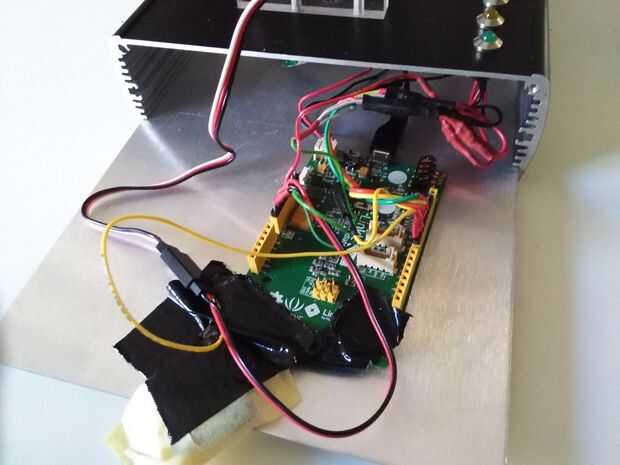

Alambré estas en línea trasistors/resistencias como se puede ver en las fotos.

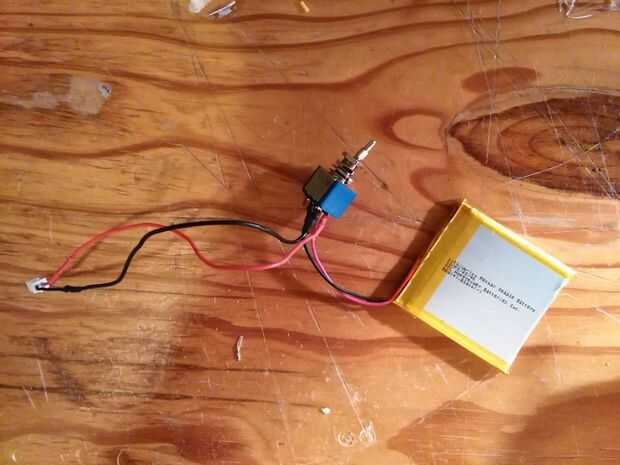

Batería
He extendido los cables de la batería y poner un interruptor en línea para que todo el dispositivo puede fácilmente activar y desactivar.
Números de PIN
Estos son los números que utilicé, puedes hacer lo que quieras, sólo asegúrese de que coincida con el software.
| PIN (LinkitOne) | Propósito |
|---|---|
| D9 | Señal de servo |
| D11 | LED rojo (indica movimiento servo) |
| D12 | LED ámbar (indica la carga) |
| D13 | LED verde (indica el estado del GPS) |

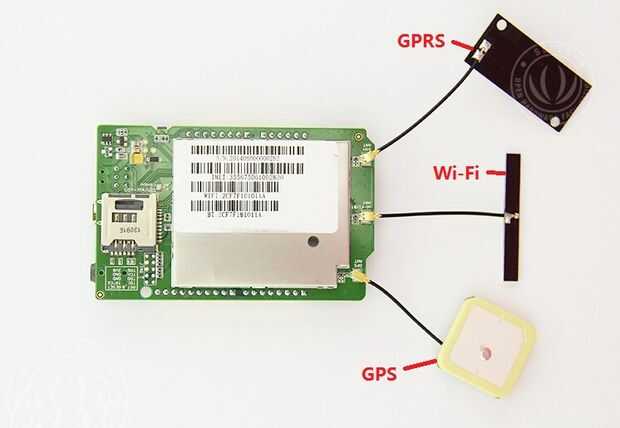

Antenas
Asegúrese de que al agregado antena GPS de LinkIt una (si vas a hacer seguimiento solar)
