Paso 1: Determinar cuanta energía necesita
El primer paso con una instalación solar es averiguar cuánta energía necesita. Hay algunos buenos tutoriales en la web, como éste, donde puede obtener todo el meollo, le ayudará a hacer algunas aproximaciones de ingeniería.
Instantánea vs corriente continua
Hay principales requisitos a tener en cuenta al diseñar el sistema
- Instantánea de corriente
- De corriente continua
Instantánea de corriente no es demasiado de un problema para nosotros, ya que tenemos la batería suministrar corta picos de corriente que el panel no se puede.
Corriente continua será el asesino, es necesario asegurarse de que en promedio en un período de 24 horas la energía generada por el panel es mayor que la corriente consumida por el dispositivo.
¿Qué tipo de batería viene LinkIt uno con?
La pila que viene con el un LinkIt es 1000mAh, unicelular, batería de Ion de litio, con un rango de voltaje operativo de 3.7 a 4.2V.
¿Cuánto tiempo una batería de 1000mAh pasado?
La calificación de miliamperios hora de una batería significa exactamente lo que dice, en otras palabras, si dibujas un amperio de la batería que tendrá una duración de 1 hora.
Si se dibuja 125mA de la batería será pasados 8 horas.
Este es un interesante experimento que alguien lo hizo con LinkIt uno para probar la duración de la batería.
¿Cuánto tiempo tarda en cargar una batería de 1000mAh?
Por ahora asumiremos 100% de carga eficiente, que no es exacta, pero es lo suficientemente bueno para nuestras aproximaciones de ingeniería.
Puede cargar una batería de 1000mAh en 1 hora con una fuente de 1A, por lo que es justo lo contrario de la descarga.
¿Cuanta corriente puede suministrar mi panel solar?

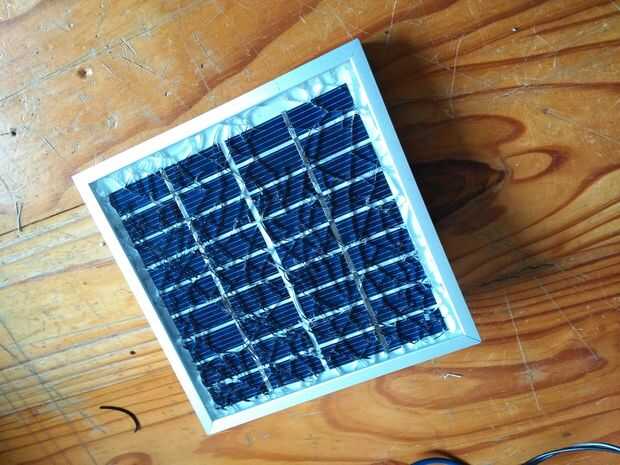

He utilizado un panel solar muy pequeño, potencia de 1.5W en 8V, es decir, 187.4mA (Recuerde que potencia = votlage * actual).
El LinkIt carga 5V, hasta 1.5W en 5V = 300mA o cerca de 240 si asumimos am 80% conversión de 8V a 5V
¿Cuanta corriente puedo sacar durante el día?
Permite suponer que hay 6 horas de luz solar utilizable en el día.
240mA * 6 horas = 1440mAh, por lo que fácilmente podemos recargar la batería en un día!
De hecho, hay 440mAh de capacidad extra, que puede utilizarse para operar dispositivos durante el día.
Dicen que quiero mover el panel de 20 veces durante el día y que el movimiento tarda 1 minuto (estos son un número razonable de mi proyecto). Tengo 440/20 = 22mAh de la capacidad de
22mAh equivale a 1.32A durante un minuto, un número muy saludable. La mayoría de los minutos se gasta en la búsqueda de GPS, la alta corriente del servo es sólo por un segundo.
¿Cuanta corriente puedo sacar por la noche?
Asumir que estamos dispuestos a consumir 80% de la capacidad de la batería.
Para las 18 horas de oscuridad (asumiendo 6 horas de luz, que es conservador donde vivo) podemos sacar un continuo (1000 * 80%) / 16 = 50 mA, que es muy poco, pero suficiente para mantener el LinkIt vivo.
