Energía solar LinkIt (con seguimiento) (2 / 5 paso)

Paso 2: Regular el voltaje

LinkIt uno tiene un cargador de batería a bordo, que espera contar con un buen 5V constante vía el puerto USB.

Paneles solares no ponga hacia fuera una constante tensión, más bien es una función de la cantidad de luz que golpearse con ellos.

Afortunadamente es muy fácil convertir la tensión mediante un regulador de suministro.

Hay infinidad de opciones, basta con asegurarse de que uno que elige cumple los siguientes requisitos

Voltaje de entrada

Asegúrese de que los resultados previstos de su panel solar caen dentro de la gama de voltaje de entrada del regulador de suministro de

Voltaje de salida

Esto debe ser 5V, no otra alternativa

Corriente de salida

El regulador debe ser capaz de manejar la corriente que está poniendo a través de él.

Echa un vistazo a la clasificación actual de su panel solar (o determinar de corriente/tensión), se trata de la máxima corriente de entrada, y el regulador debe ser capaz de manejarlo.

Haciendo caso omiso de las ineficiencias, corriente de salida será (corriente de entrada) * (salida de tensión/voltaje de entrada), y el regulador debe ser capaz de manejarlo.

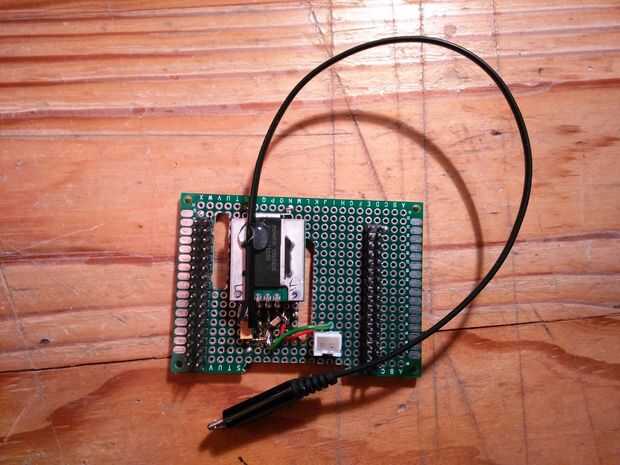

Regulador de ejemplo 1

Elegí el Poder de las PT78ST105S porque tenía por ahí una, aquí están sus especificaciones

Voltaje de entrada: 9-38V

Voltaje de salida: 5V

Corriente de salida: 1.5A

Regulador de ejemplo 2

También soy muy fan de estos chicos pequeños, pero notar aquí cómo la tensión de entrada es 14V mínima, lo que significa que yo tendría dos de mi 8V los paneles solares en serie.

Voltaje de entrada: 14-28V

Voltaje de salida: 5V

Corriente de salida: 500mA
