Paso 5: montaje
Paso 19 - preparar e instalar el paquete de la batería y fusible.
Tenga cuidado de no tocar ninguno de los terminales eléctricos. La batería es muy frágil, así que muy suave al tocarla.

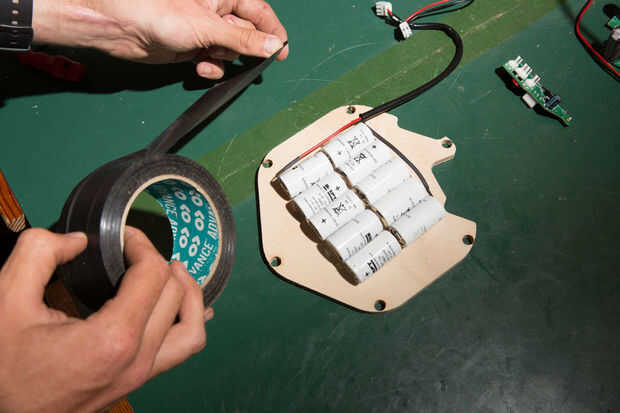

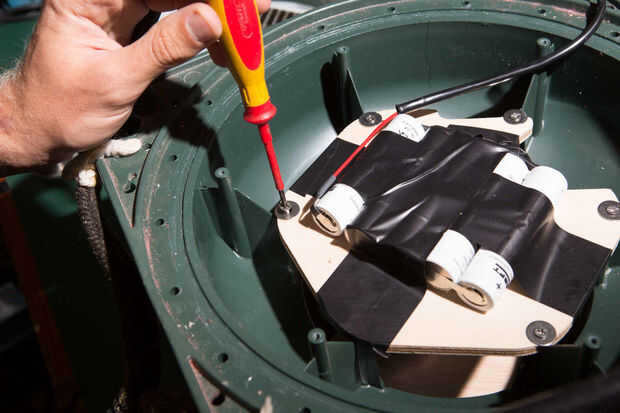

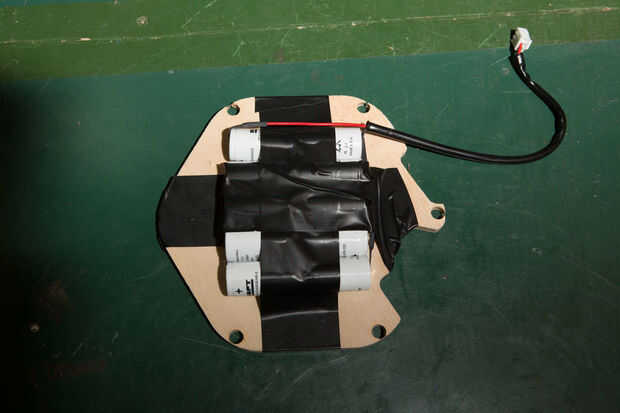

Coloque las baterías sobre la pieza de madera como en la imagen. Use alguna cinta para fijar a la madera. Instalar en la carcasa de la lámpara. (Foto 1, 2, 3)
Ahora necesita añadir un simple fusible hecho a mano. Un fusible es un dispositivo de seguridad apague la unidad en caso de un cortocircuito accidental, para prevenir posible incendio debido al sobrecalentamiento de las baterías.

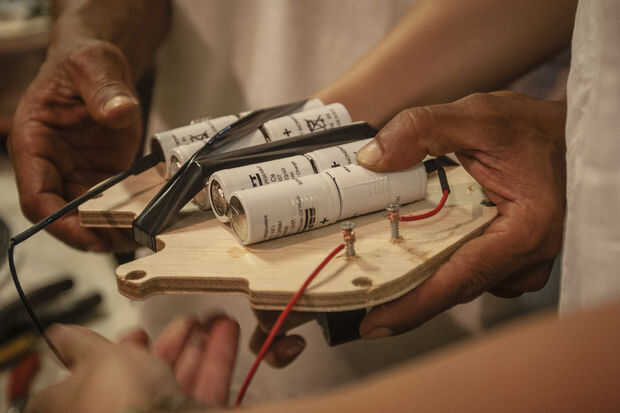

Enrosque dos tornillos en la madera, al lado de la batería, aproximadamente 2 cm de separación. Tomar el cable rojo de la batería, cortar por la mitad y enrosque los extremos alrededor de los tornillos. Tomar una hebra delgada de alambre de cobre de uno de los cables sobrantes y utilizarlo para conectar los dos tornillos. (Foto 4)
Si hay un cortocircuito accidental, la corriente grande que circula por el circuito será rápidamente quemar este filamento de cobre, que puede ser sustituido después de determinar la causa del problema.
Paso 20 - montar los LEDs.

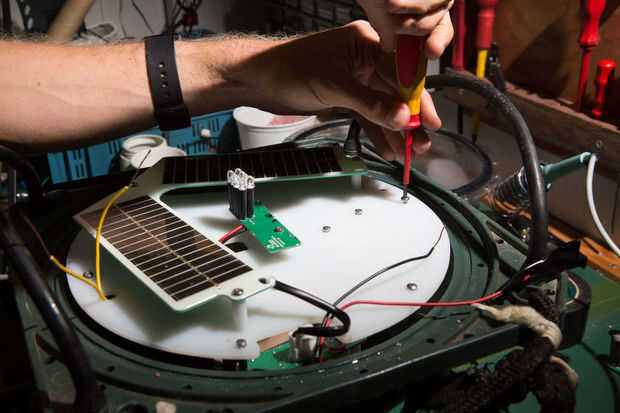

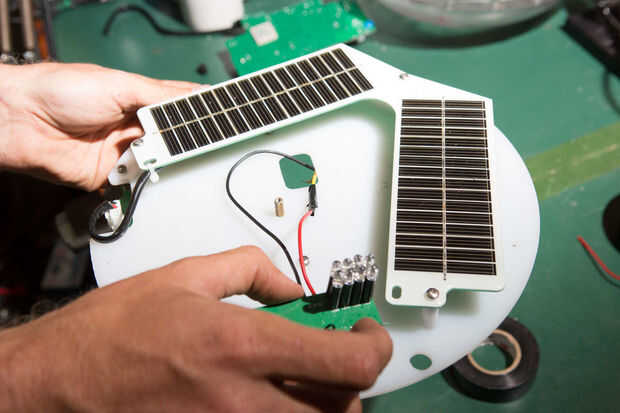

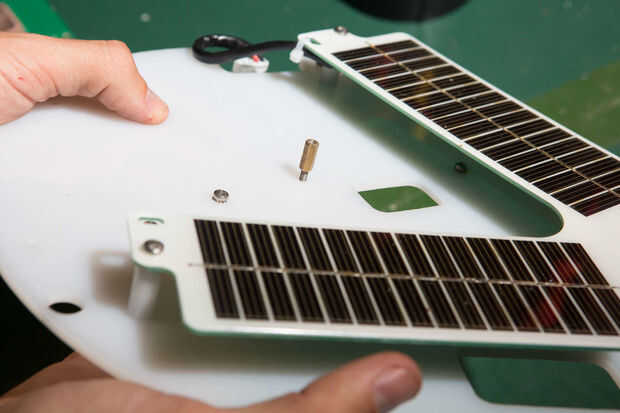

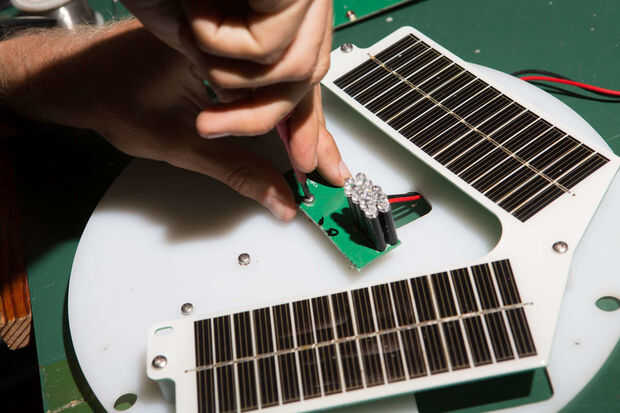

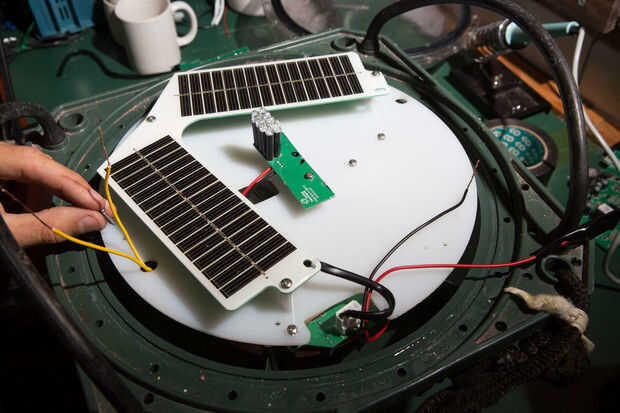

Instale uno de los separadores de latón, como se muestra. Atornillar el circuito LED en él. Pase los cables por el agujero cuadrado. Enchufe el cable en el circuito de carga. Alimente los cables amarillos a través de uno de los agujeros en el borde. (Fig 5, 6, 7, 8, 9)
Paso 21 - enchufe el cable de 12v en la otra.

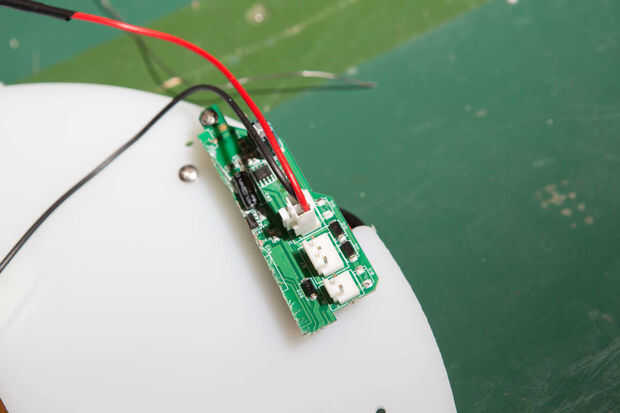

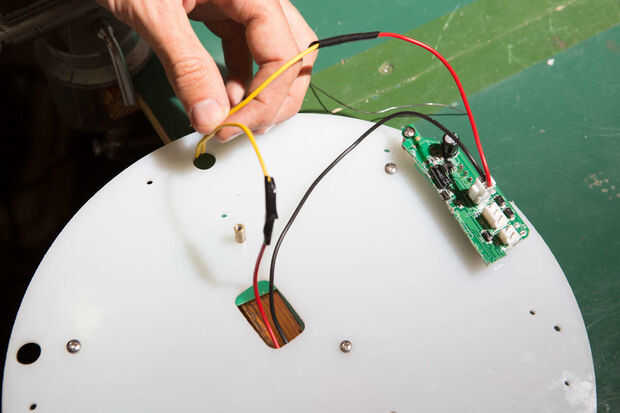

Conecte el otro cable negro y rojo en la otra toma en el circuito de carga. Pase los cables al otro lado de la placa blanca. (Foto 10)
Paso 22 - conectar la batería.

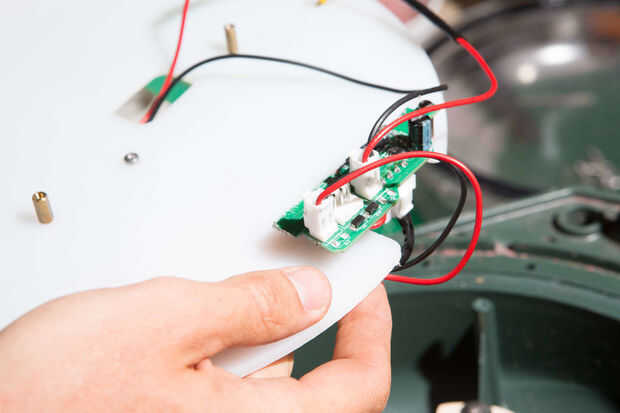

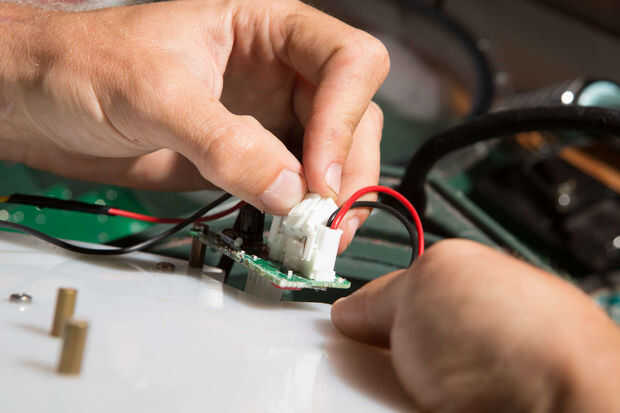

Enchufe el conector de la batería en el circuito de carga. Va entre el LED y el cable de alimentación auxiliar. (Foto 11)
Paso 23 - instalar todo de nuevo en la caja.
En va. (Foto 12, 13)
