Paso 1: Abrir la caja
PRECAUCIÓN
El circuito está vivo cuando se abre la unidad, así que evite tocar cualquiera de los componentes electrónicos. Incluso después de que la batería se desconecta todavía hay algunos grandes condensadores que almacenan mucha energía. Sea extremadamente cuidadoso con las baterías: no los pone en una superficie de metal o permitir a corto circuito. Hay un peligro de incendio.
Paso 1 - quitar cúpula translúcida y el empaque negro.

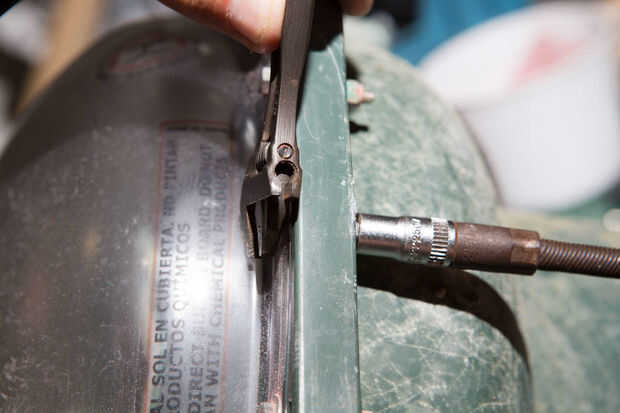

Hay pernos de 20 x 7mm alrededor del borde del faro. Cada uno tiene una tuerca de cobre, dos arandelas y una tuerca de acero inoxidable. (Foto 1)

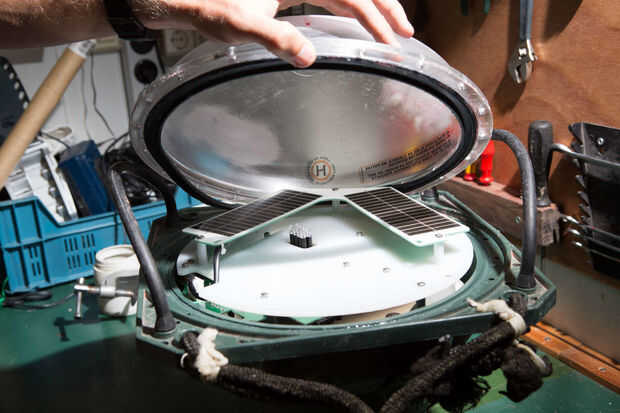

Al retirar la bóveda, tenga cuidado de mantener la Junta de goma en su lugar por lo que es más fácil substituir más adelante. Debe haber grasa en la Junta para ayudar a mantener un sello impermeable. (Foto 2)
Paso 2 - Desconecte el panel solar y quite los tornillos.

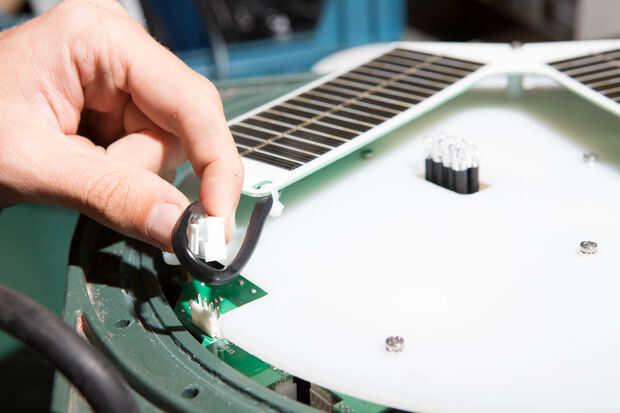

Con cuidado desconectar el cable del panel solar de su zócalo. Empuje la pestaña blanca pequeña para liberarlo. (Foto 3)

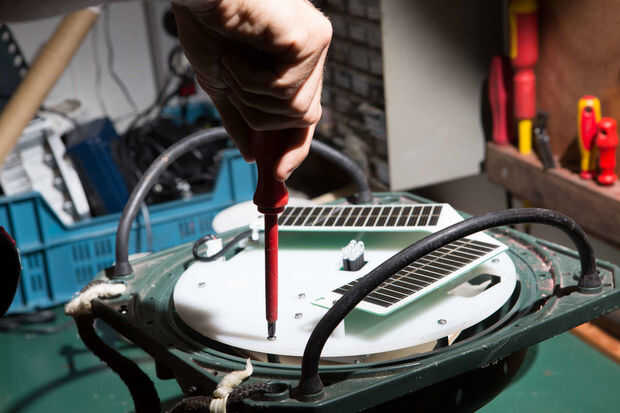

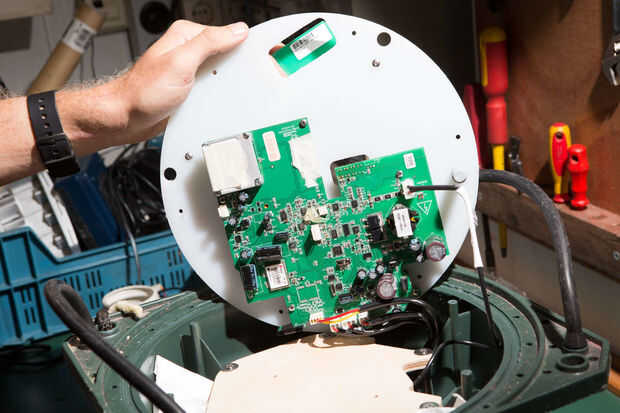

Hay cinco tornillos a lo largo del perímetro de la tiempo placa plástica - usted puede fácilmente distinguir, porque no tienen las arandelas de seguridad. Quite los tornillos y Levante cuidadosamente la placa de plástico blanco. (Foto 4)

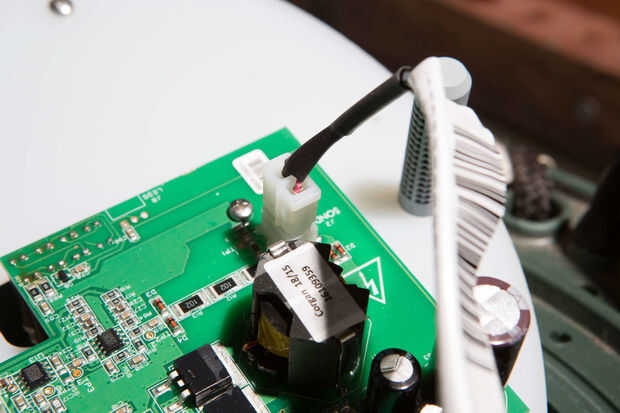

Debajo verás la electrónica – tenga cuidado de no colar los cables conectados. (Foto 5)

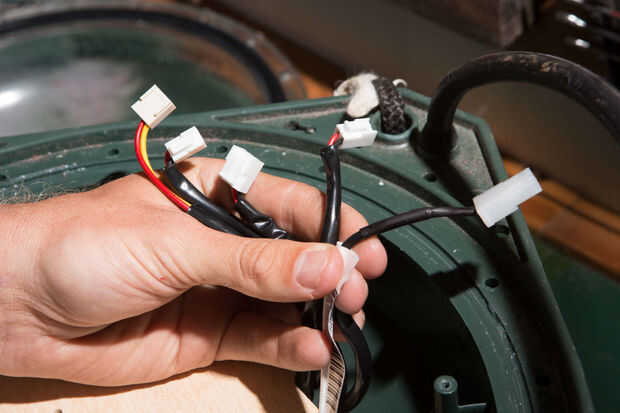

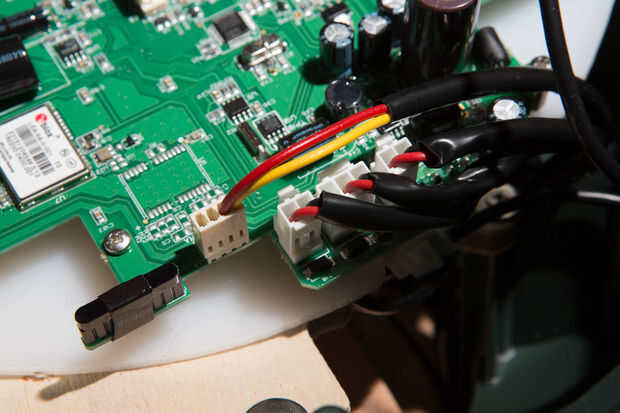

Paso 3: Desconecte todos los cables.
(Foto 6, 7, 8)

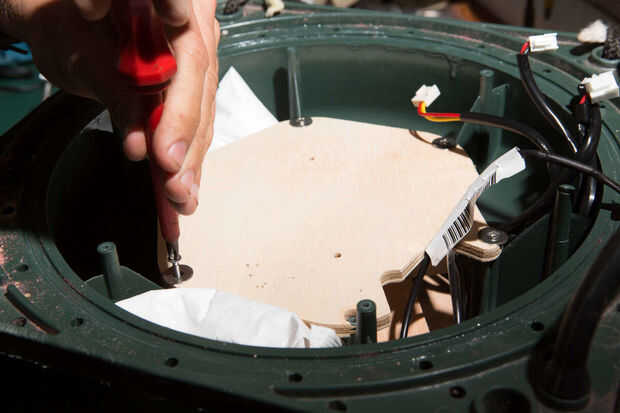

Paso 4 - Retire los tornillos de la cubierta de madera.

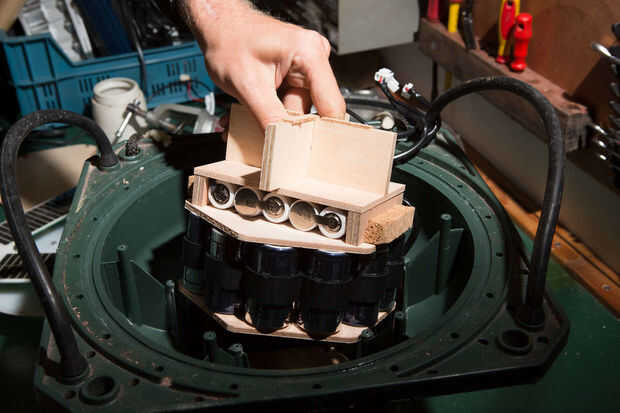

Quite los tornillos de la cubierta de madera que sostiene el montaje de la batería en su lugar y extraiga el ensamblaje de la batería de la parte inferior de la boya. (Foto 9, 10)
