Energía piezoeléctrica cosechadora (6 / 12 paso)

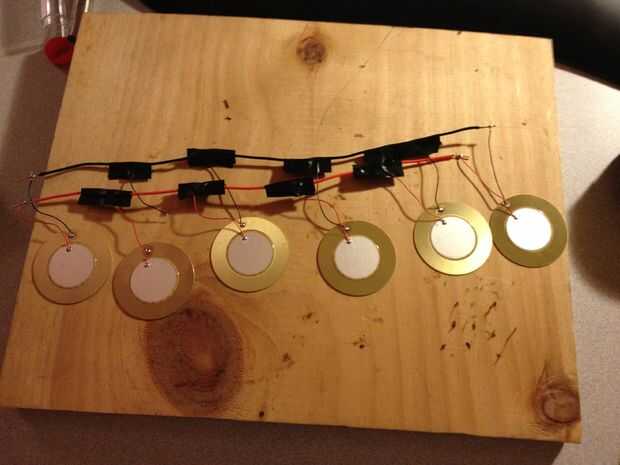

Paso 6: La soldadura de todos los discos piezoeléctricos en paralelo.

Fue encontrado ser mucho más fáciles de soldar 3 elementos entre sí en un momento, dejando 6 grupos de discos conectados en paralelo.  Luego de la soldadura de estos grupos en parejas, dejando a tres grupos de seis discos piezoeléctricos.  Ponen estos tres grupos como se aparecen en la placa base, y luego soldarlos juntos.  Por último, soldar dos cables más al final del circuito del disco.  Estos serán los cables de salida para el circuito de carga.  Tenga en cuenta que los cables de los discos son muy frágiles y se rompen con mucho tirón.  Ten cuidado, de allí será un montón de alambre decapado y volver a soldar para hacer.
