Energía piezoeléctrica cosechadora (11 / 12 paso)

Paso 11: Construir un circuito de carga.

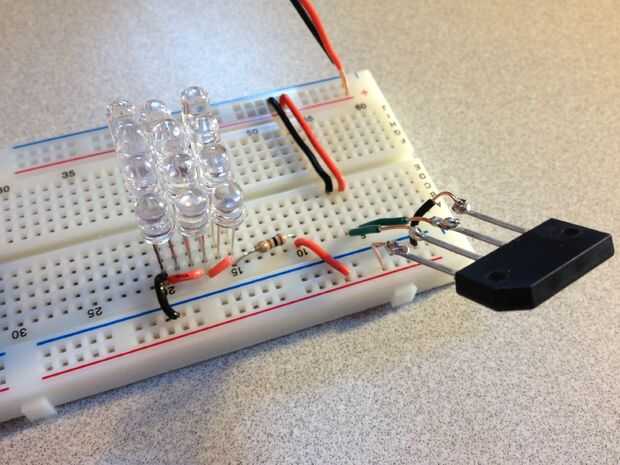

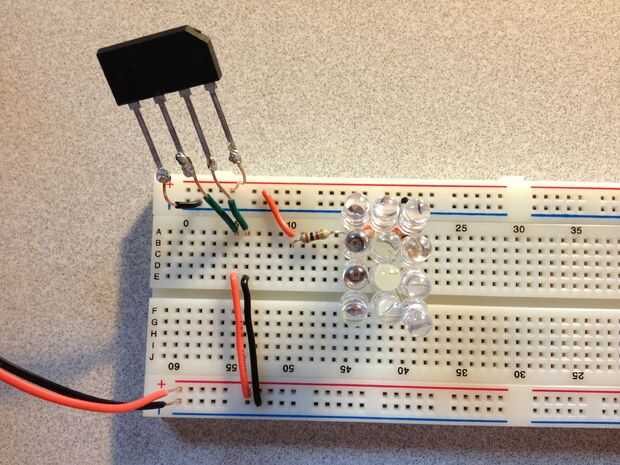

Esto puede ser cualquier cosa, aunque los LEDs son una carga rápida y satisfactoria y una demostración de la cosecha de energía piezoeléctrica. El circuito de carga utilizado en este proyecto incluye 12 LEDs conectados en paralelo. Una de las piezas más importantes del circuito de carga es un rectificador puente de onda completa. Un rectificador de onda completa de puente voltea el pico de voltaje negativo y es un punto positivo. Esto será necesario si los condensadores son una parte del circuito de carga. La potencia de salida también se duplica cuando se utiliza un rectificador puente de onda completa. Un rectificador de media onda puente también funcionaría, pero el poder sería la mitad de lo que daría una onda completa. Además, dependiendo de lo que supone el circuito de carga, condensadores podrían ser utilizados para almacenamiento o tensión de regulación y reguladores lineales podrían ser útiles para la regulación de voltaje.

** Dependiendo de lo que usted quiere hacer, usted puede encontrar paso 13 en Instructable de Angelo muy útil. Habla de conectar el generador hasta una pila para almacenar y más tarde usar la energía producida.
