Inalámbrico de consumo de energía eléctrica de monitoreo y registro de

son conocidos muchos consumo eléctrico monitoreo o medición de dispositivos - industrial realizado, basado en Arduino etc..
En general no lo han hecho capacidades - pantalla Mostrar datos de monitoreo de datos remotos. Algunos de ellos pueden ser utilizados de forma inalámbrica - pantalla remota.
Interesante fue electric imp Becky - un diseño para un inalámbrico "plugtop" estilo de detección de corriente y control.

Prácticamente todos los diseños no están aislados de la red - divisor de voltaje resistor simple se utilizan para la detección de tensión.
No - dispositivos aislados son muy peligrosos y deberán ser desconectadas de la red si es necesario hacer algo con el circuito eléctrico.
Carcasa protectora debe ser aplicado.
Para alimentación de 3 fases de medición lo hace más difícil.
Probablemente, la razón principal para diseños no aislados son transformador sensor de voltaje - no ligero y pequeños diseños están disponibles.

Para hacer dispositivo seguro sensor de energía aislada que pes220/240R_UART fue aplicado en relación con electric imp imp Junta de abril.
Es necesario:
1 electricimp,
Tablero de 1 de abril,
1 resistencia 2,4 Kohms,
1 resistencia 3,6 kohmios,
1 SMPS + 5V fuente de alimentación, ambientales 47122 o similar,
PES220/240R_UART 1 sensor de potencia y energía,
1 pinheader, 12 pines (macho + hembra) para conectar Junta de abril
1 pinheader, 6 pins para conectar el sensor.
transformador de corriente 1 - Arboleda de Seedstudio (5Amp, ±2V salida) o SCT-013-030 (30Amp), SCT-013-100 (100 amperios), salida de ±1V.

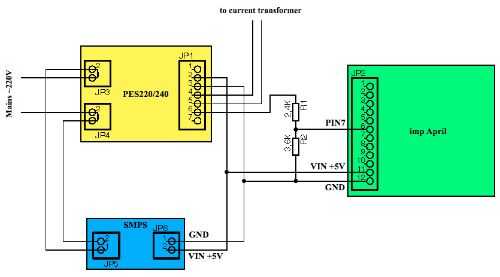

Conexión se muestran en la figura.
Divisor de voltaje resistor a cambio PES + nivel TTL de 5V a 3.3V imp nivel.

Salida datos PES son utilizados para que la calibración se debe hacer.
Calibración incluyen la comparación de los datos PES, recibidos a través de las lecturas de UART y vatímetro.
3pcs lámparas de halógeno de 100W (220V) actúan como carga.
En vez de energía vatímetro medición corriente enchufe puede ser utilizado. O método de voltímetro-amperímetro conocida.
A finde coeficiente necesario PES salida lecturas - promedio para 10 o más lecturas se dividen a vatímetro lecturas (promedio).
En caso el valor de coeficiente de es ~ 575.
Coeficiente puede ajustarse más tarde pruebas de diversos tipos (inductivo, capacitivo o rectificador condensador)

A continuación da código imp:

línea <-"";
local cuenta = 0;
Algunos locales = 0;
local sumW = 0;

función rx() {}
local d = uart.read();
mientras (d > = 0) {}
Si (d > =' ') línea += d.tochar();
Si (d == '\r') {}
local E = line.tointeger();
cuenta += 1;
sumE += E;
linea = "";
if(Count == 2) {}
sumW = sumE/(2*575);
Server.log ("W:" + sumW);
cuenta = 0;
sumE = 0;
}
}
d=UART.Read();
}
}

UART <-hardware.uart57;
UART.Configure (9600, 8, PARITY_NONE, 1, NO_CTSRTS, rx);

Server.log("Energy_Rx");
