Emulador de Temporizador 555 para Arduino (6 / 6 paso)

Paso 6: Una no puerta

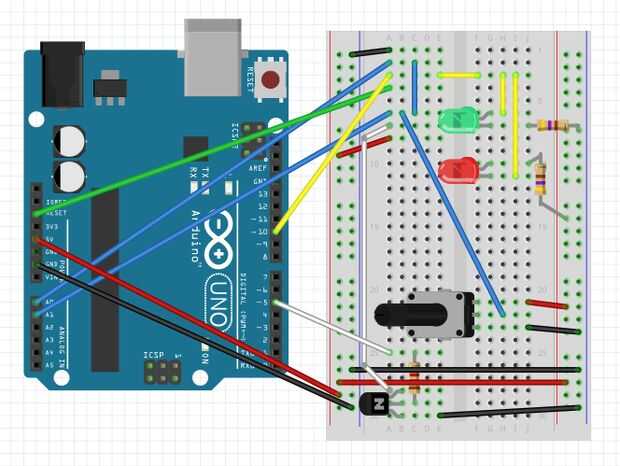

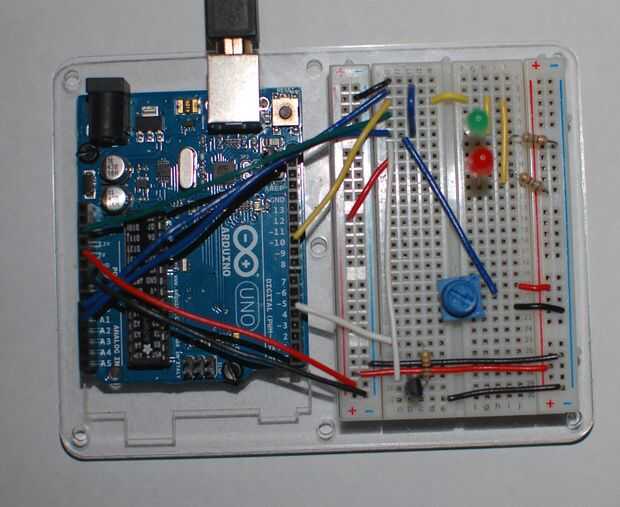

Todo lo necesario para construir este circuito es un 10 K potenciómetro puente los cables y.

El gatillo y el umbral se atan juntos para hacer una entrada. Utilizar el potenciómetro para cambiar el voltaje. Usted notará que cuando el voltaje es bajo el pin de salida será alto y cuando el voltaje es alto el pin de salida va baja.

El centro de la tercera parte de la tensión de la gama es un lugar de muertos llamado histéresis. Usted tendrá que girar el bote bien más allá de mitad de camino en cualquier dirección para el pin de salida cambiar. Este es un circuito útil cuando usted necesita una puerta no que no es muy sensible.
