He intentado aprender los fundamentos y han alcanzado la etapa donde estoy seguro acerca de intentar algo un poco más complicado que un circuito de protoboard rudimentario. Por lo tanto decidió construir un correcto gizmo o thingamabob. Uno que implica la fabricación de casa hecho de pcb y usando soldadura adecuada, wow!

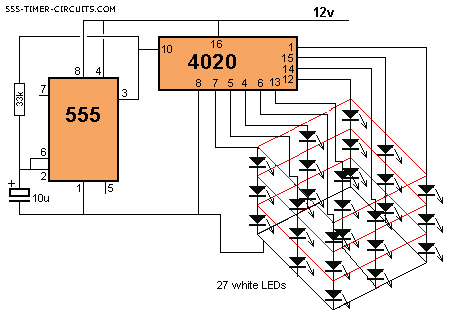

Para mi primera build, decidí intentar una simple 3 x 3 x 3 cubo led! Que no involucraría absolutamente ninguna programación (he comprado un arduino pero se queda en el cuadro por el momento). Me encontré con un diseño sencillo con un temporizador 555 y un 4020 14 contador binario etapa en instructables.
sin embargo, no se ha construido en instructables, por lo que largamos el Internet y encontré el mismo diseño en cualquier número de sitios. La entrada sólo que he podido encontrar referente a un cubo de 555 temporizador de trabajo fue encontrada en You-Tube. Este video realmente mostró un cubo de trabajo, por desgracia para mí, había no hay instrucciones, pero armado con la evidencia de mis propios ojos sabía ahora que podría hacerse!
Así que decidí darle un ir.

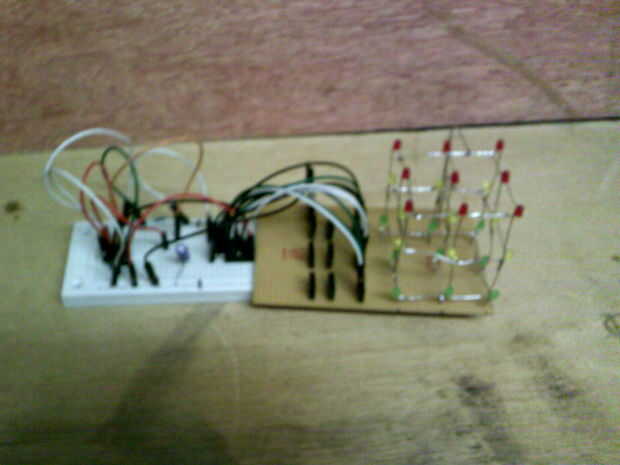

a mi amazment, realmente logré mi objetivo! así que decidió hacer este instructables sucedió, ver el vídeo en:
http://www.youtube.com/watch?v=b1VeNrK_Ryo&context=C3dda0acADOEgsToPDskLFhd6C8OG7v4yFhmiC7asnPrimero construí el cubo usando los valores exactos de los componentes (excepto leds, desconocidos) en un protoboard. Tuve un problema, no funcionaría, y he comprobado todas las conexiones, varias veces, no un parpadeo de los leds. Siendo un diseño muy simple con solo 4 componentes (aparte de los LED), dos de los cuales se fijaron bastante. Empecé a jugar la capacitancia; resistencia y también baja la tensión. Después de mucho ensayo y error, finalmente surgió un cubo de trabajo con los siguientes valores.
Voltaje = 4.5volts.
Condensador = 100uf.
Resistencia = 91ohms.
El diseño del circuito sigue siendo el mismo y he utilizado leds de 3mm.

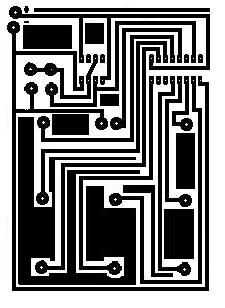

Nota: todavía no sé cómo utilizar paquetes de CAD para producir pcb usé simplemente paint de windows, un método muy indoloro. Como las proporciones para los zócalos IC siguen siendo los mismos, entonces la imagen jpeg se puede pegar en Microsoft word y se extendía hasta el tamaño correcto (funciona para mí).
He construido dos usando todos los leds rojos y uno con tres colores, verdes, amarillos y rojos como una luz de tráfico.
Hay un montón de instructables para grabado de pcb y hacer cubos de led, por lo que estas etapas se han omitido.
Tuve un montón de diversión este edificio y ya han comenzado a mi próximo proyecto, que les espero guste. Ser amable.
