Emotiphone rotatorio (3 / 6 paso)

Paso 3: Instalar la fuente de alimentación

El Emotiphone funciona con pilas que, cuando conectado a una conexión inalámbrica a internet, tienden a agotarse muy rápidamente. Por lo tanto, es necesario añadir un interruptor on-off para el dispositivo que nos ayude a conservar electricidad y ser amable con el medio ambiente. Generalmente, los teléfonos de obtener su energía de la conexión de la pared, pero no en nuestro caso...

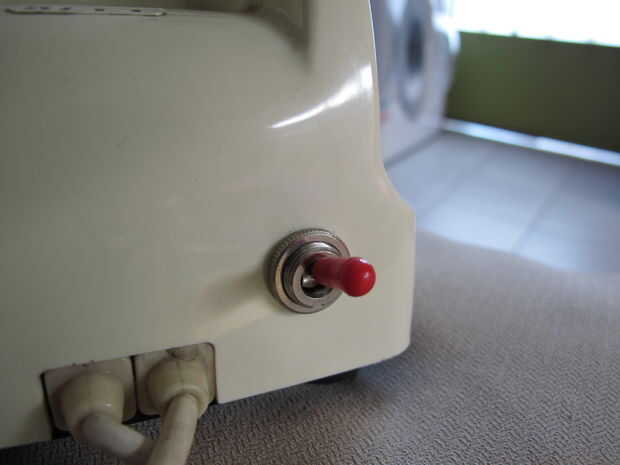

Así que, empieza por taladrar un agujero de 12mm (o tanto como el diámetro del conmutador) en la parte posterior del teléfono. Asegúrese de que la parte trasera del interruptor del teléfono que no evitará que la cubierta del teléfono cierre.

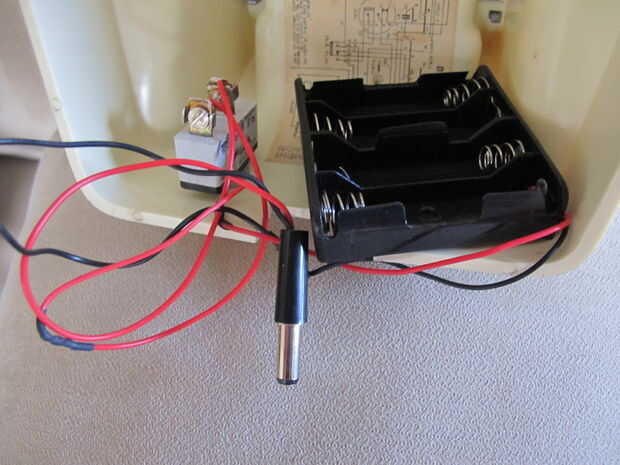

A continuación, conectar el cable positivo (rojo) desde el compartimiento para pilas 4 x 1,5 v para el interruptor y conectar otro cable al otro terminal del interruptor. Tomar este último cable y el cable negro que viene desde el portapila y soldarlos al conector de alimentación dc. Tenga en cuenta que el negro debe conectarse el conector externo y el rojo - con el contacto interno. Ahora Conecte el para Arduino. Prueba de unidad la fuente de alimentación de encendido y apagado.
