Emotiphone rotatorio (1 / 6 paso)

Paso 1: Instalación de los LEDs

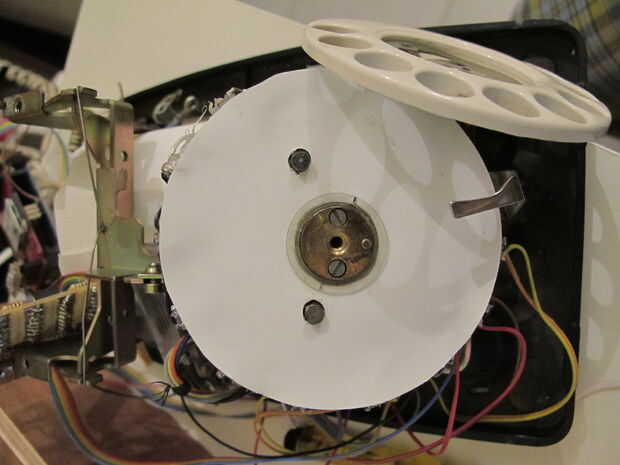

Empezar por desmontar el marcador redondo, que tiene agujeros para los dedos en él. A continuación si tu teléfono es la misma que la mía, usted encontrará un disco plano, opaco. Suavemente, tomar demasiado, ya que es frágil y tiende a agrietarse al perforar cerca de ella. No sé que cuando comencé a perforar los agujeros para los LEDs, y crack. No hay que preocuparse, he cortado un trozo de plástico hoja al tamaño correcto y usado por el contrario, no podría decir la diferencia después de construido.

Temporalmente a colocar al marcador en, sólo para que pueden perforar los agujeros para los LEDs en el plástico detrás de él en los lugares correctos, justo detrás de los agujeros del dedo. Luego, suavemente perfore agujeros de 3mm 10 plástico detrás del marcador, tratando de conseguir como cerca de la superficie como sea posible, pero no más que eso. Fácil, esta etapa requiere precisión y una mano constante.

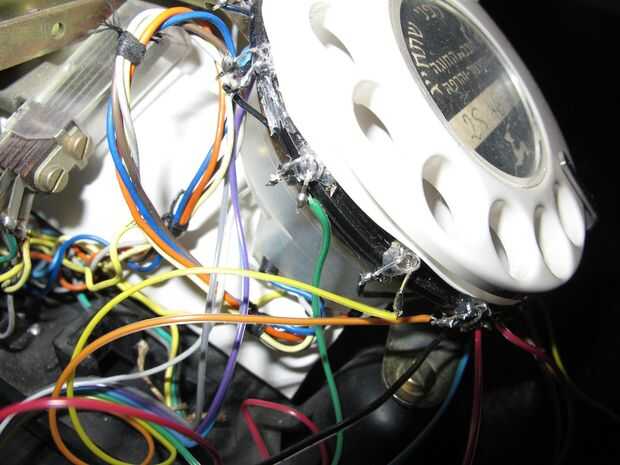

Conecte un cable de tierra común a todos los cátodos de los LED de color único (pata corta). Conecte el cable lo más cerca posible al LED sí mismo, cortar el exceso del metal de la pierna y por último, doblar la pierna por lo que no está parado en el camino al volver a montar el marcador y el caso. Dejar algunos cables en el extremo para conectar el Arduino. Para los LEDs bicolor, compruebe primero si son de ánodo o cátodo común. Si ánodo común, como la mía, soldar otro cable común a sus ánodos (pata larga), esta vez este cable irá para el VCC de la Arduino. Si cátodo común, uso la misma base común alambre usaste el resto de los LEDs del solo-color y conectar a sus cátodos (pata corta).

Ahora, soldar los cables a las patas restantes de LED - un alambre para el solo color LED, dos para la bicolor. El otro extremo de estos cables se conectarse pronto el MCP23017 (o el Arduino, en caso de que haya hecho la modificación sugerida en la introducción).

Prueba de las conexiones, asegúrese de que todos los LED están montados firmemente y encienden cuando se conecta a alimentación de 3V.

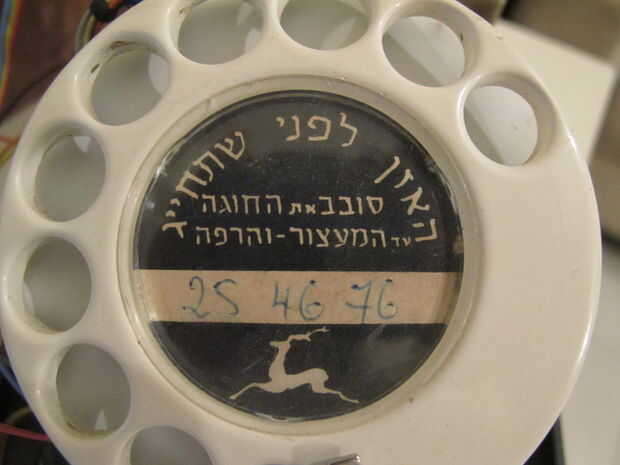

Pago Aviso especial a la luz de cada LED hace que volver a colocar el disco opaco y el dialer y vuelva a probar, a través del disco. Modificaciones suave si es necesario, por ejemplo si el disco bloquea demasiado la luz, trate de que el LED más cercano a la capa exterior del plástico por perforación, para mejorar la luminancia.

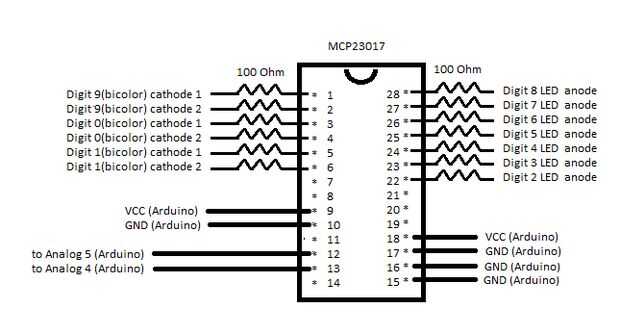

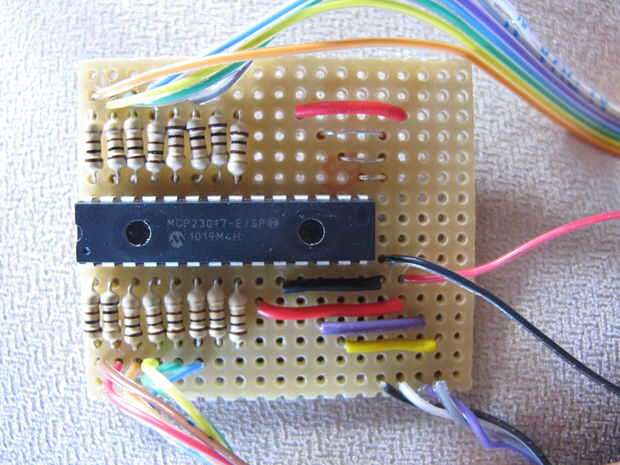

Soldar el MCP23017 el Perfboard o placa perforada y conectar los LEDs de un lado y el Arduino en el otro, según el esquema electrónico (ver imágenes). Para probar todo hasta el momento, puedes subir el sketch en Arduino (vea paso 5) y asegúrese de que todos los LEDs se encienden en el reinicio.

Felicítese! La parte dura está detrás de ti. De ahora en adelante, todo debe ser una brisa.
