Emotiphone rotatorio (2 / 6 paso)

Paso 2: Interfaz con el Hardware del teléfono

Aquí, usted tendrá que hacer algunos explorando, como estoy seguro de que las conexiones físicas de mi teléfono va a ser diferentes que la tuya, siendo modelo de teléfono y dependiente del fabricante. No se preocupe! Sólo hay 3 conexiones que necesitan en esta etapa:

1. Auricular altavoz:

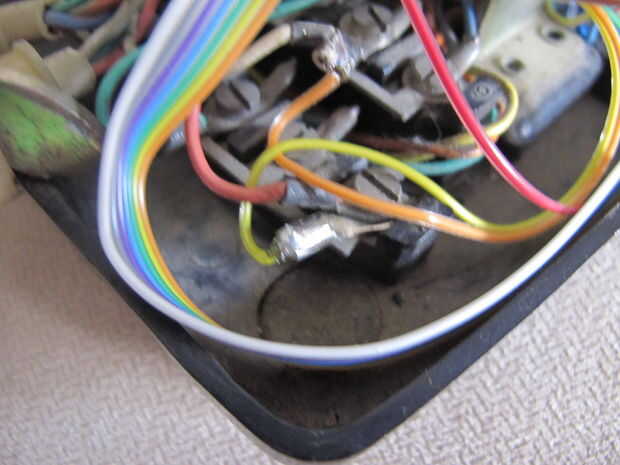

Tomar un solo 1.5V batería y tratar los contactos desde el cable del auricular ("rizado") flexible en el teléfono de electrificación. No en poco tiempo te darás cuenta que hay 2 contactos que generan sonidos al pulsar en el altavoz del auricular. Conecte los cables a estos terminales. Que, conecte estos cables a los terminales GND y el pin 9 del Arduino.

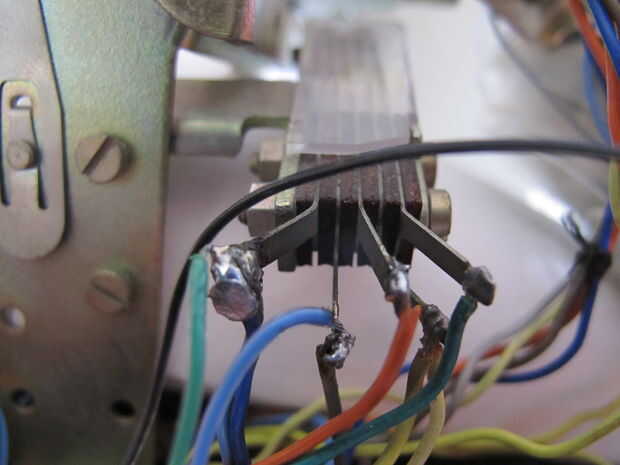

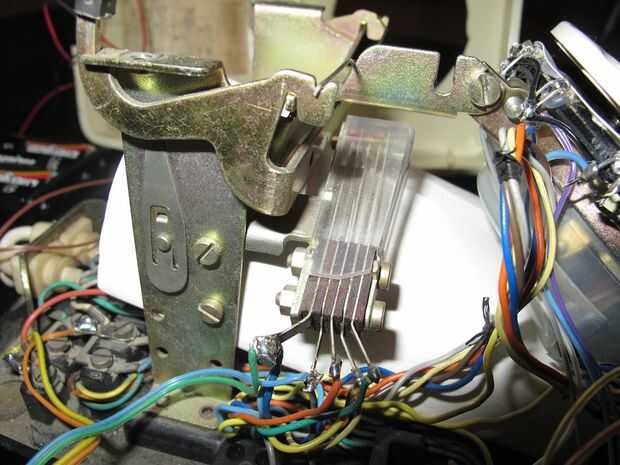

Encendido/apagado gancho: usted notará, que recoger y devolver el teléfono activan uno o más conmutadores pequeños. Con el multímetro, encontrar 2 contactos que llevan a cabo cuando el auricular está arriba y se desconectan cuando está abajo. Ahora, conectar los cables a estos terminales y conéctelos a los terminales GND y el pin 2 de Arduino.

Dialer:
Mantener olfateando alrededor de los terminales de teléfono con el multímetro, ahora en busca de 2 contactos que "salto" (es decir, cambio de conductividad rápidamente) cuando el dial está siendo herida y liberado. Como ya has conectado la mayor parte de los terminales de teléfono, que no deberían resultar demasiado difíciles ni tomar demasiado tiempo. Conecte los cables a los terminales y conéctelos a los terminales GND y el pin 3 de Arduino.

Ahora, ve a tu C.V. y añadir "Rotary teléfono Hacking" lista de habilidades!
