Paso 7: La rueda: 3D imprimir molde

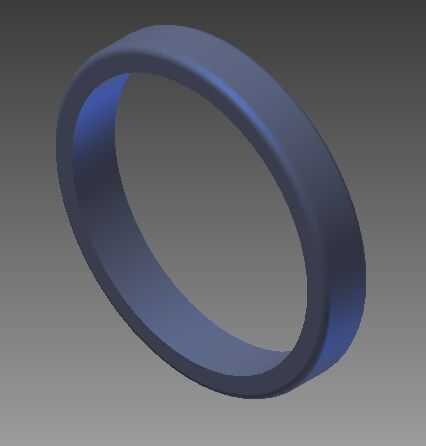

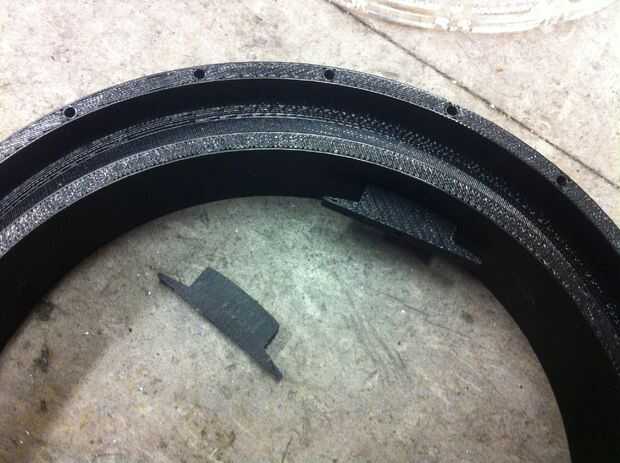

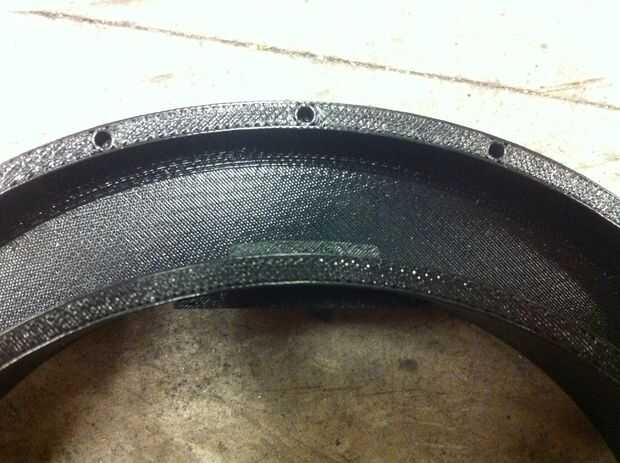

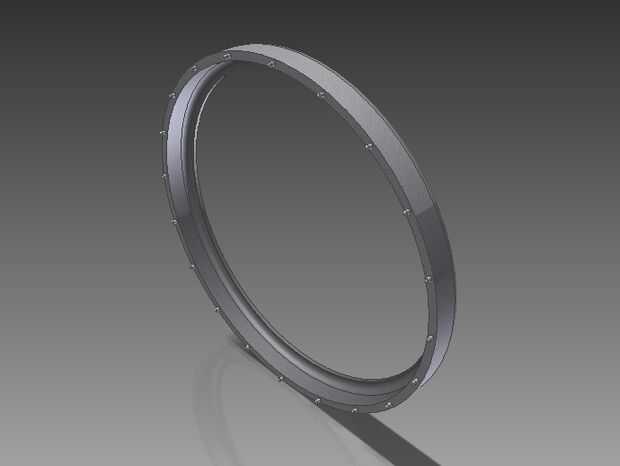

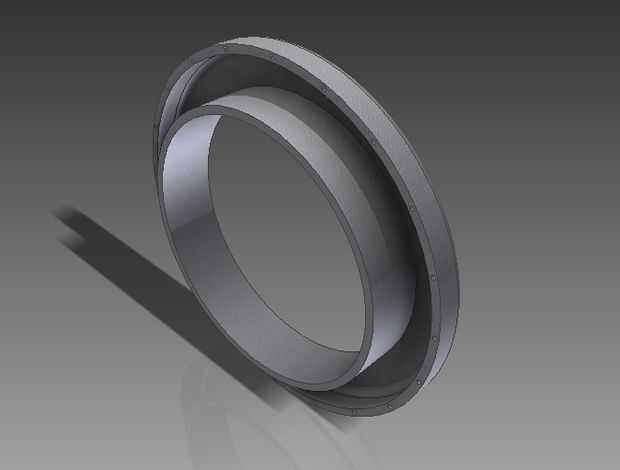

El molde impreso 3D es un molde de dos partes para permitir el desmontaje después de la fundición de la rueda. El interior se filetean los bordes para que la rueda tenga bordes redondos sin necesidad de una lijadora de banda después de que el uretano establece. El diámetro externo del molde es aproximadamente de 9", por lo que la impresora 3D que utilice debe tener un gran suficiente impresión región. Diseñé insertos de borde que pueden ser presión en el molde para levantar el borde. De lo contrario, sin los insertos de borde, el borde se hundiría hasta el fondo del molde y tendría una muy fina capa de uretano en un lado.

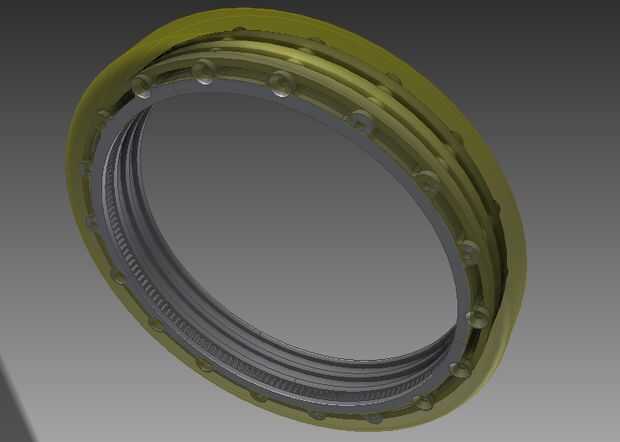

Corté un prototipo de engranaje de anillo en el láser de corte para comprobar si la corona dentada y el 3D imprimieron molde ajuste entre sí. Cortadoras Láser y chorros de agua son sorprendentemente buenos en engranajes de corte.

Los archivos .stl necesarios para la impresión 3D se adjuntan a continuación.
