: Eléctricas órbita lateralmente propulsan ruedas Patines eje-menos (4 / 11 paso)

Paso 4: Marco: Post agua Jet mecanizado

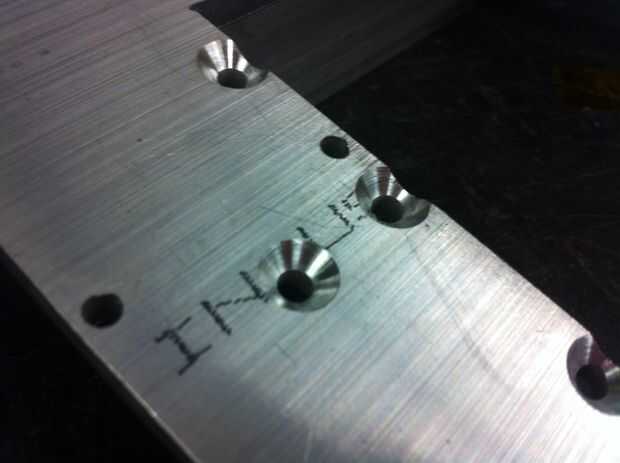

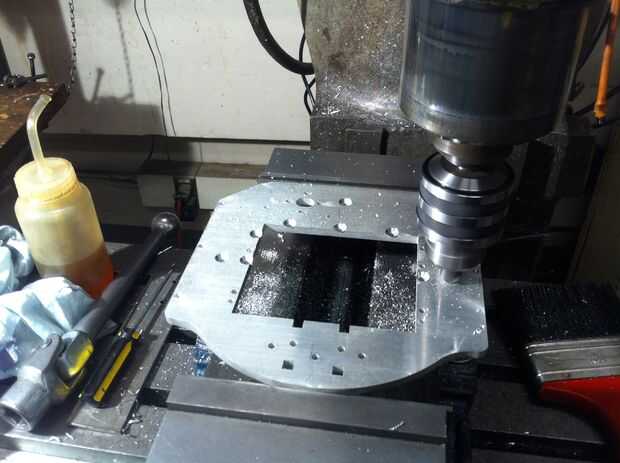

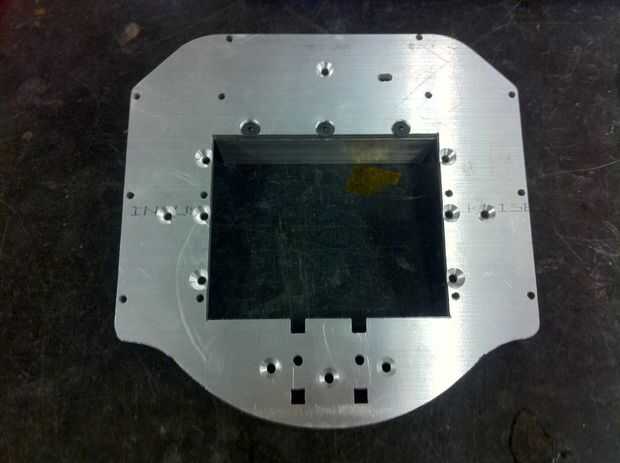

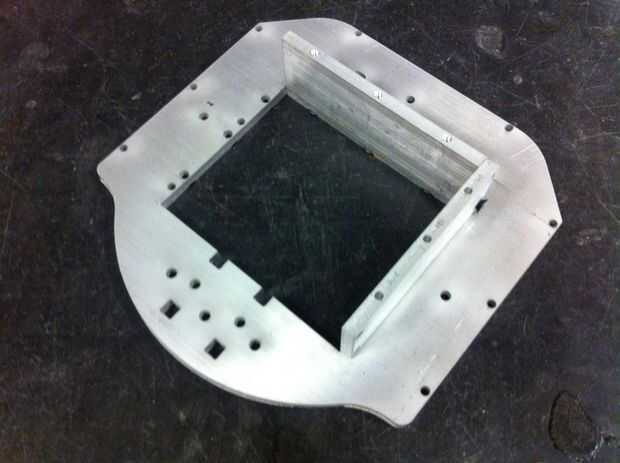

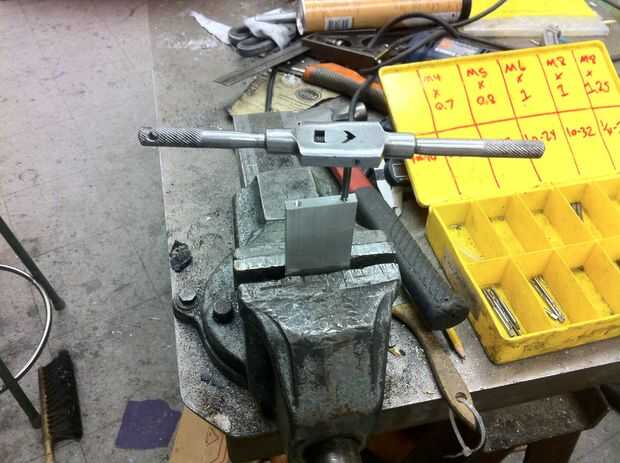

Un método común para ensamblar componentes del jet de agua es usar "t-nuts". MelonScooter utiliza el estilo de construir t-nutting. Tuercas en T permiten las piezas que fácilmente se sujetan inmediatamente después de cortar de un chorro de agua. Decidí perforar, tap y avellane los bordes de mis partes de chorros de agua para hacer la rueda de la órbita eléctrico más durable. Sin embargo, al no utilizar las tuercas en t, agrega otro paso "post mecanizado de chorro de agua" en el proceso de construcción.

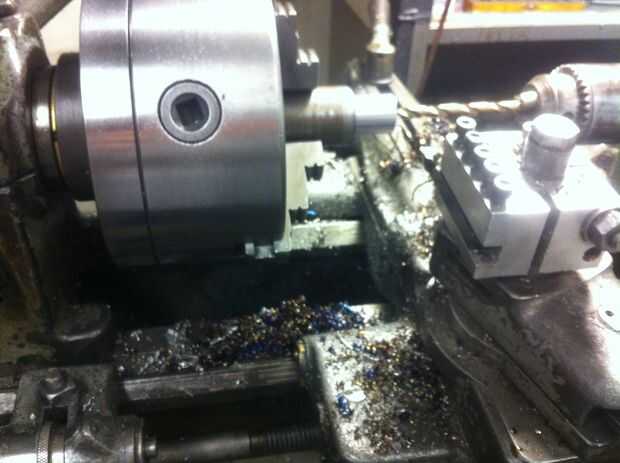

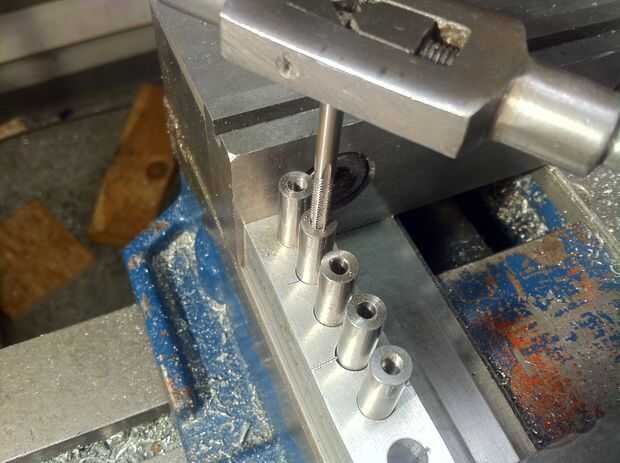

La estructura principal de la estructura se compone de seis varillas de acero con un diámetro exterior de 5/16". Usando un hack Sierra, corté los valores largos en pequeños 1.6" pedazos y luego se convertía en un torno con un agujero de diámetro interno de 0,136". Es difícil conseguir todas las barras de acero a ser exactamente la misma longitud en un torno, ya que no están colocados en la misma ubicación exacta con respecto al torno. Ya que necesito que sean exactamente la misma longitud para la conexión de los dos delanteros y unirlas a las placas, me pegó en un jig de aluminio y ante ellos una fresa a exactamente 1 1/2". Luego había aprovechado los huecos aburridos para un tamaño de tornillo 8-32.

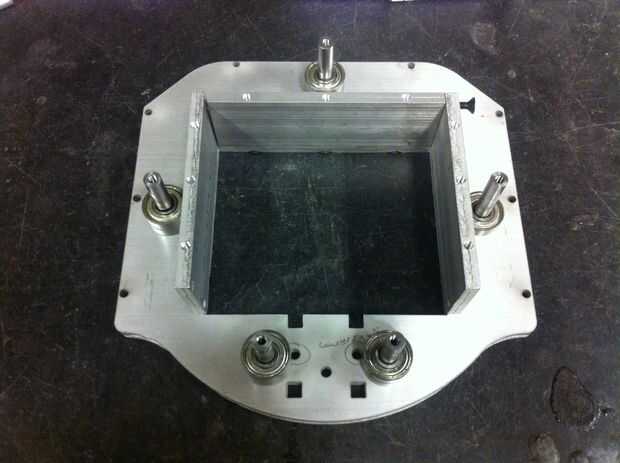

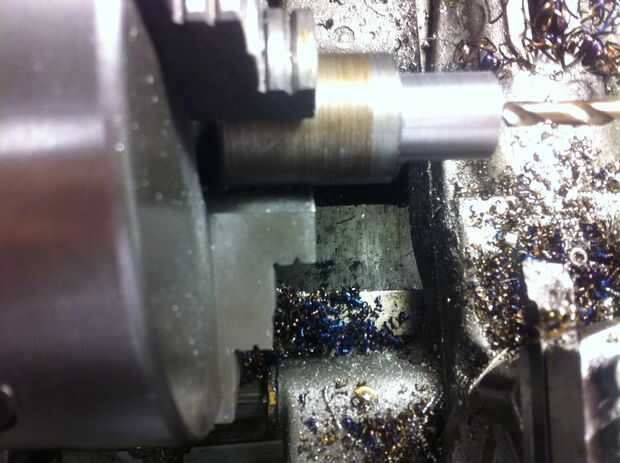

Similar a las barras de acero de mecanizado, había mecanizado a 15 separadores de aluminio de una acción de barra de aluminio de 1/2" y había aburrido a un diámetro interno de 0,136". Estos espaciadores separan los cojinetes, que obtenido VXB, por lo que encajan en sus temas respectivos en el borde. Los espaciadores también mantienen la rueda de desplazamiento lado a lado dentro de la cubierta de marco de aluminio.
