: Eléctricas órbita lateralmente propulsan ruedas Patines eje-menos (10 / 11 paso)

Paso 10: Sistemas eléctricos y viviendas mecanizadas

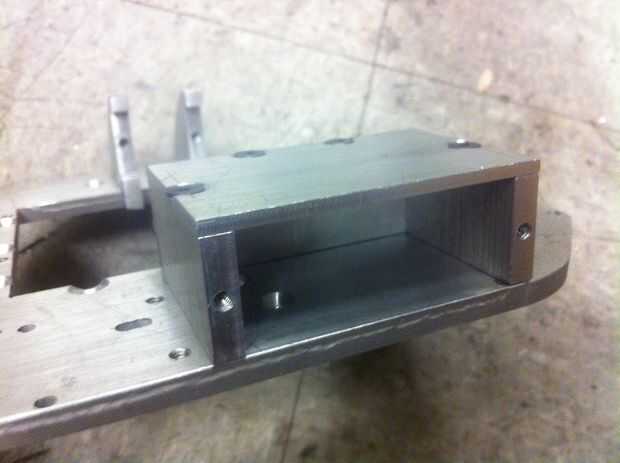

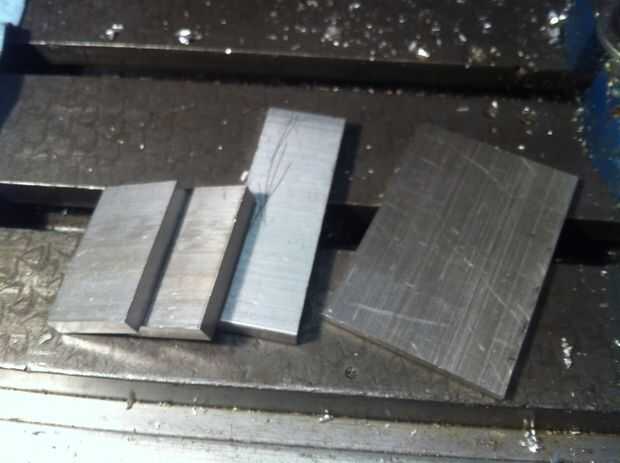

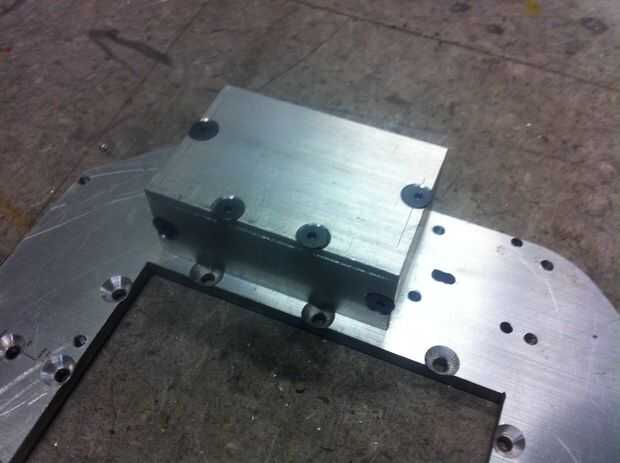

El regulador del motor es la parte más delicada de las ruedas eléctrica de la órbita. Para proteger de choques y daños por agua, lo enterró en un pequeño compartimiento metal junto con la otra electrónica. Tomé el ventilador apagado del regulador del motor para poder caber en un espacio pequeño. Para la construcción de la carcasa electrónica, solía el molino de la máquina 1" por 2" placas laterales, 1" por 3" placa inferior, y un 3" por la placa superior de 2 1/4" de 1/8 y 1/4 "retazos de aluminio en ingletes. Solía la lijadora de banda y archivos dentro de la arena las esquinas de la caja para la batería y el equilibrio lleva a conectar con el controlador.

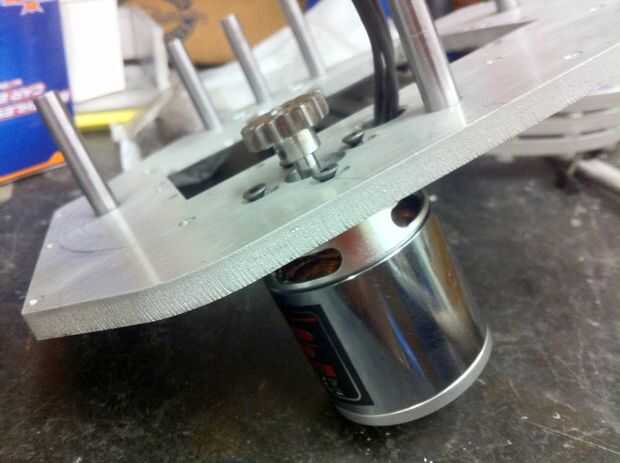

Fijar el motor y conseguir los dientes de malla se simplifican debido a las ranuras que había diseñado anteriormente. Para preparar el motor, fresada plana para tornillo de fijación del engranaje de estímulo y agujereó hacia fuera diámetro interno del engranaje a 0,185".

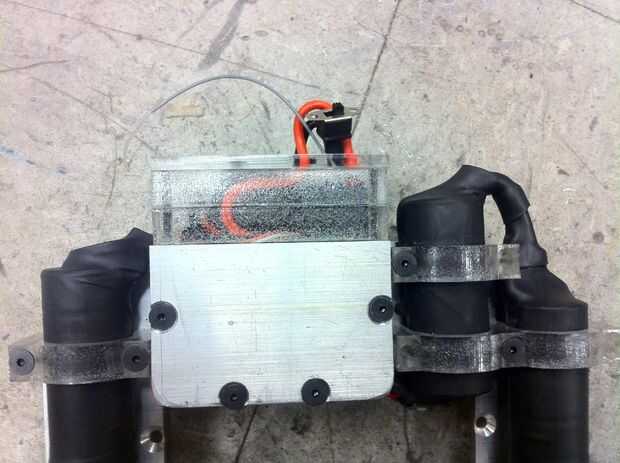

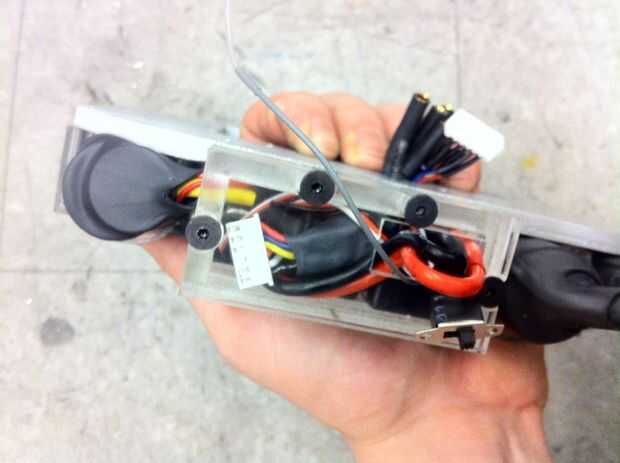

Para sujetar las baterías en el bastidor, solía un cortador láser para aclarar algunos 12 mm pinzas acrílico. Las patas de los clips son desiguales para permitir que el extremo más corto a apretarse más que hace una mejor fricción mantener. La carcasa mecanizada no era lo suficientemente grande como para contener todos los cables y condensadores del motor controlador, así que corte dos formas rectangulares huecas de acrílico transparente de 12 mm para ampliar la caja por 24 mm (~ 0,9"). Los archivos para los accesorios de acrílico están por debajo.

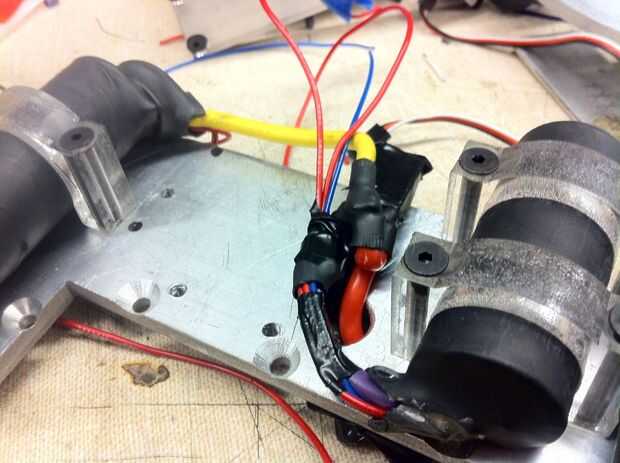

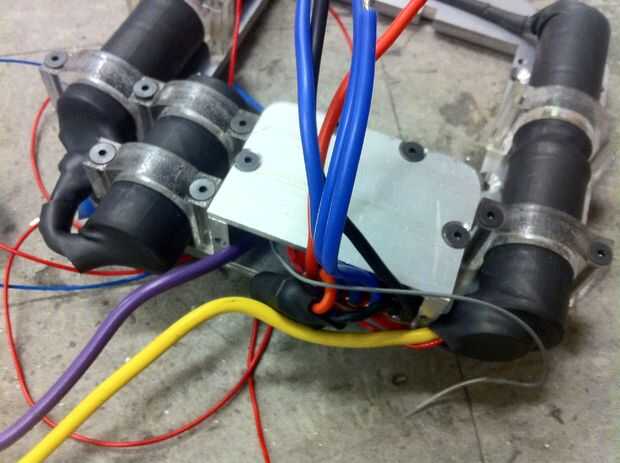

Finalmente, soldado todo el equilibrio conduce a 6 pines conectores JST (6 pin porque hay 5 células) y todo de 10 cables de batería de calibre (AWG) a decanos tapones. Un pequeño truco para soldar tapones de Decanos: enchufe macho y hembra termina juntos mientras se suelda para asegurar que las piezas de metal no se mueven si el calor de la soldadura derrite el plástico.
