: Eléctricas órbita lateralmente propulsan ruedas Patines eje-menos (6 / 11 paso)

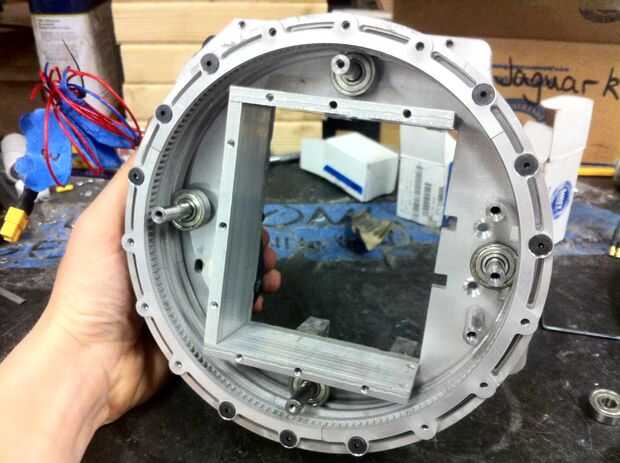

Paso 6: Montaje de la llanta y el marco

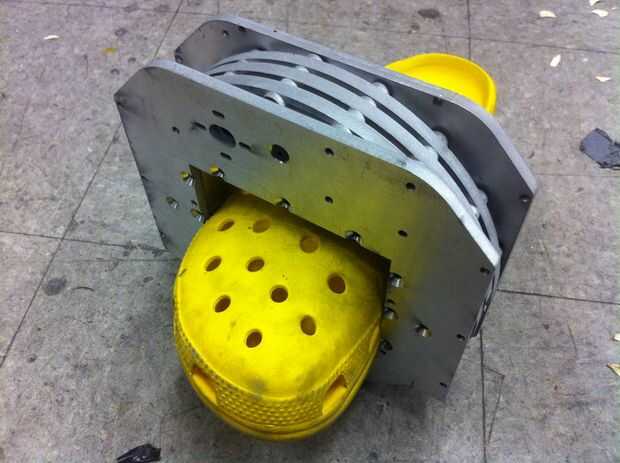

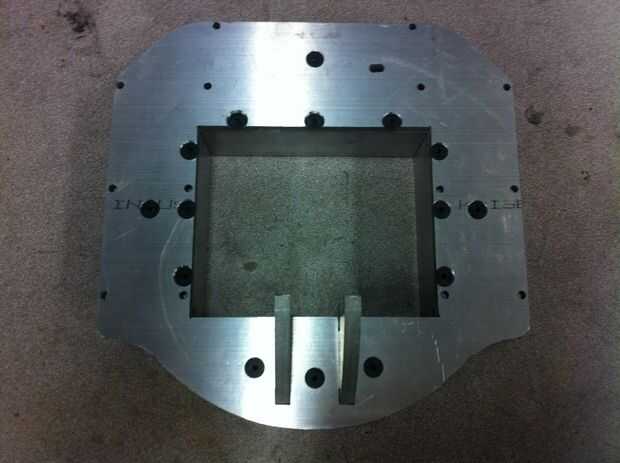

Para hacer el disco compacto, atornillan tornillos de aleación negra de 1 1/4" de ambos lados de la llanta. Esto requiere un complejo patrón de agujeros roscados y sin rosca y eliminó la necesidad de tuercas en un lado de la rueda. Yo avellanado el primer y último orificio externo tercer anillo piezas. Entonces, aprovechado los tres agujeros restantes en el centro. Este patrón de grifos alterna grupos de tres tornillos. Sin tuercas, se minimiza el espacio entre la rueda y las placas delanteras y traseros que evita que las rocas jamming la rueda (esto sucedió bastante frecuentemente con las ruedas de la órbita).

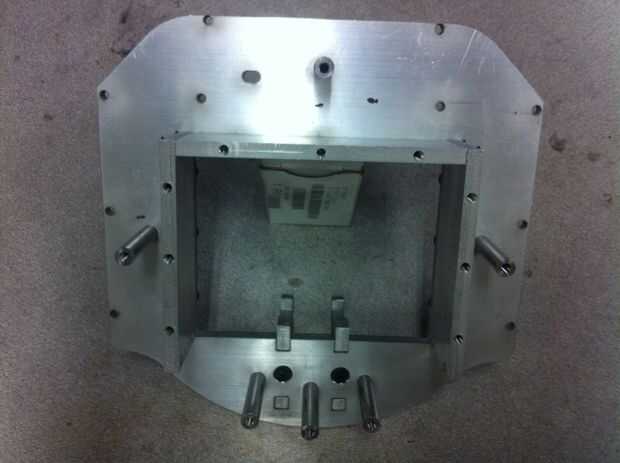

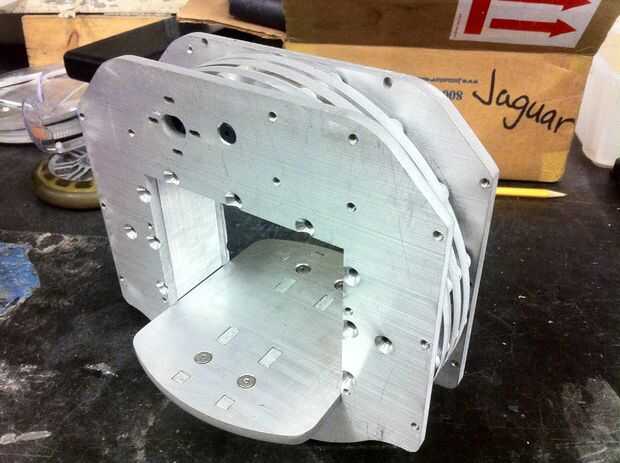

Cuando los chorros de agua cortan cualquier material, el borde resultante no es un borde plano perfecto. Es un golpeador muy leve debido a la difracción del agua y el abrasivo después de introducir el material. Al montar las placas laterales entre las dos placas delanteras y traseros, pongo filos ya más cercano en el interior para evitar ver grandes lagunas.

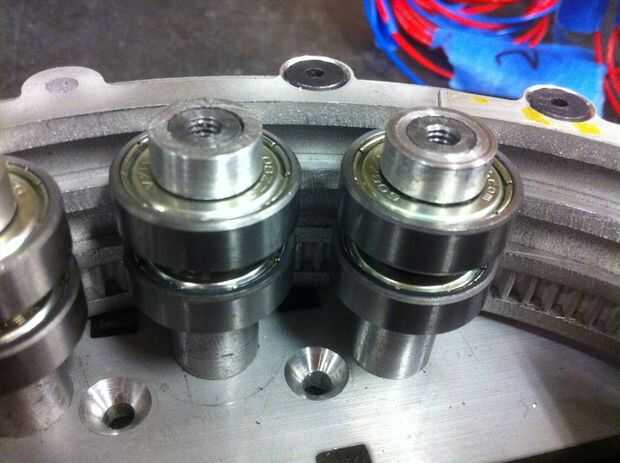

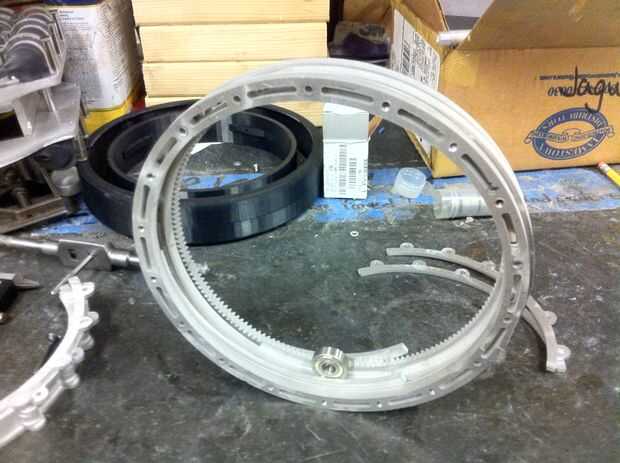

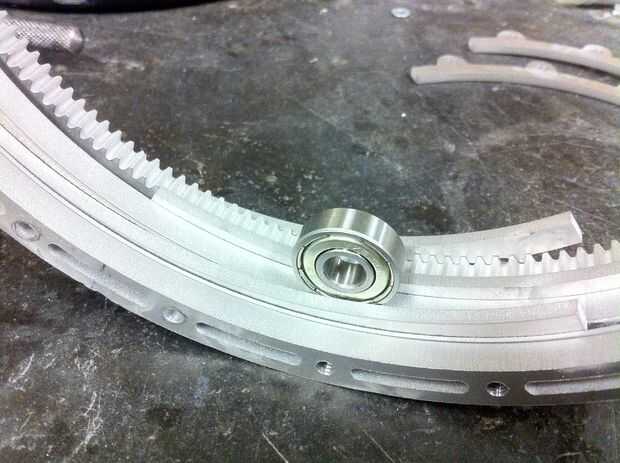

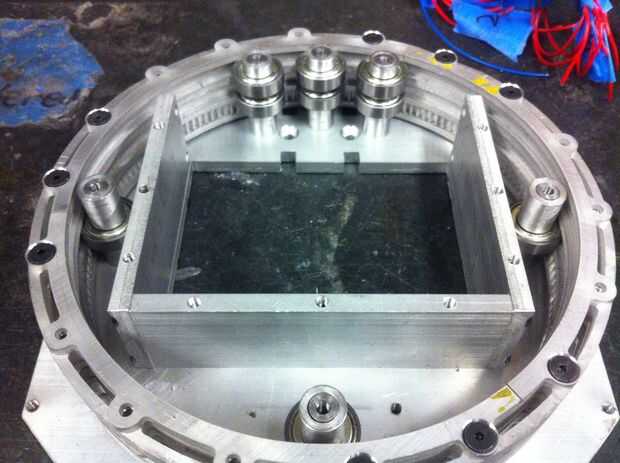

Puesto que los rodamientos todos caben en la ranura de la llanta, es difícil poner los rodamientos en uno a la vez. Esto resolví empujando lentamente el borde sobre las barras de acero con una capa de rodamientos. Repitiendo este proceso con los espaciadores y cojinetes, el borde es eventualmente provisto en todos los cojinetes en su lugar. El resto de la Asamblea es atornillar el 1/2", 3/4" y 1 1/4" cabeza plana de acero de aleación negro 8-32 tornillos en los orificios previamente roscados y taladrados.
