Elaborar: Un gimnasio interactivo motivación sistema (2 / 10 paso)

Paso 2: Diseño de prendas de vestir

En este paso usted trabajará en el diseño de sus pantallas de LED. Primero debes considerar la muestra cuántas quieres tener. He utilizado tres diferentes de visualización.

Planifique la disposición eléctrica y estética de la pieza.
He encontrado útil utiliza bosquejos y diagramas de Fritzing como trabajaba. Sin embargo, no tienes que hacer esto, usted puede trabajar directamente sobre la prenda.

LED pantalla.

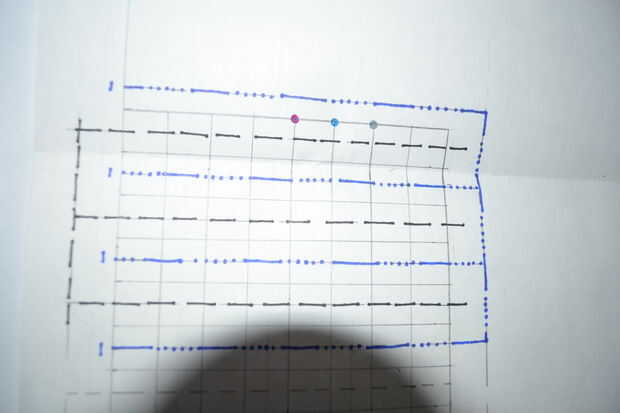

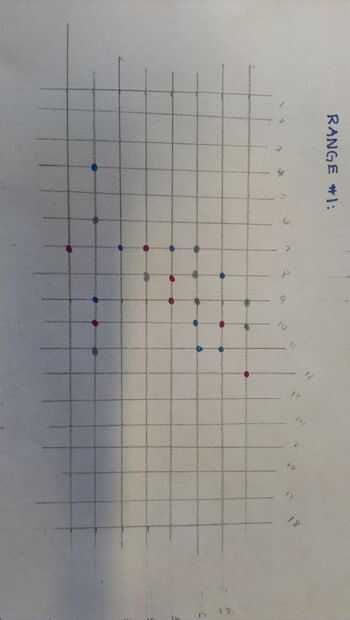

Bosquejo a cómo desea que la presentación visual para ver. La clave para centrarse en el aquí es el espaciado entre las luces. para ayudar con esto, crear una cuadrícula para cada pantalla. Para este proyecto, he puesto mis LEDs una pulgada aparte. Esto me permitió volver a coser las conexiones positivas y negativas en cada media pulgada (ver imágenes).

Diseño de la camiseta.

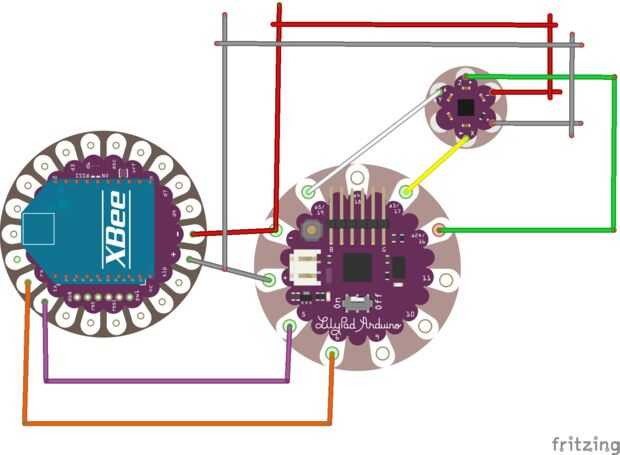

Usted debe decidir donde cada componente va a ir y averiguar cómo se coserlas juntas. Quiere intentar tener cruces de hilo como pocos como sea posible. Las fotos de abajo muestran la disposición de Fritzing para mi camisa. En este proyecto, se utilizará una fuente de alimentación. Es útil si se coloca la fuente de alimentación cerca de la placa LilyPad.

Transferir el dibujo a su ropa.
Hay varias formas puede transferir tus dibujos a la ropa:

Marcador no permanente
Se pueden utilizar lápices de telas, tiza o cualquier otro marcador no permanente para transferir el diseño a la prenda. Utilice cinta de doble cara para sujetar temporalmente piezas LIlyPad a su ropa. Esto le dará un buen sentido de la pieza final como se verá. También mantener todo en su lugar y, mientras la cinta se pega, que su costura sea más fácil. Use una regla para dibujar trazados de costura para el hilo conductor.

Plantilla
Usando el diagrama de Fritzing, puede crear una plantilla. Imprimir una copia de tu diagrama, usted que tiene que jugar con el dimensionamiento del tamaño correcto para las piezas de hardware. Use cinta para fijar la plantilla a la prenda, esto evitará que la plantilla se mueva al coser. Use una regla para dibujar trazados de costura para el hilo conductor.

Nota: me resulta útil usar marcadores de colores para trazar sobre las trayectorias conductoras--esto ayuda a distinguir las corrientes positivas y negativas de cada uno al otro.
