Elaborar: Un gimnasio interactivo motivación sistema (6 / 10 paso)

Paso 6: Programación de la prenda | Exhibición de LED

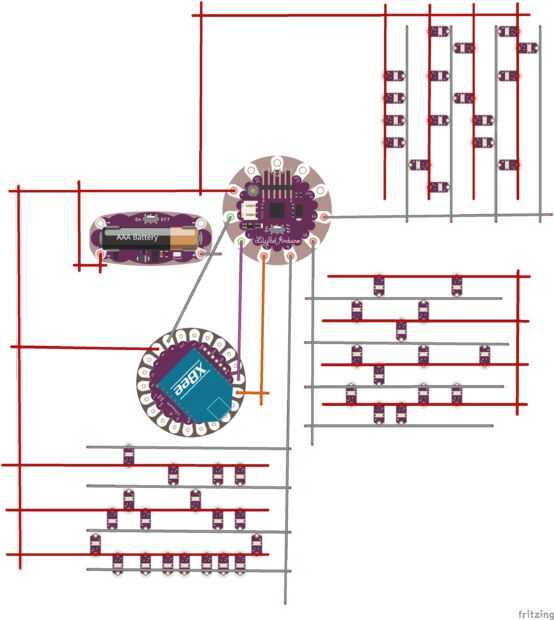

Una vez que tuve mis pantallas LED presentados, preferí coserles a otro pedazo de tela, esto me dio tres "cojines" para trabajar con. Utilizando pinzas, conecté mi piezas basadas en mi diagrama de dibujo/Fritzinf.

Utiliza Hardware de Arduino
1 - LilyPad SimpleSnap
1 - LilyPad SimpleSnap Protoboard
1 - LilyPad XBee (tableros de arranque)
1 - LilyPad XBee 1mW rastro antena - serie 1
50 - LEDs en una variedad de colores (estos fueron cosidos a tres piezas de tela)
1 - programador LilyPad
1 - fuente de alimentación LilyPad
1 - batería

Código de la exhibición de LED
El siguiente código es una adaptación del Arduino Blink! ejemplo. Utiliza un bucle if-else para determinar

a continuación establece las variables y los pernos utilizados en el código
las siguientes describen los pasadores utilizados para las almohadillas de luz

int led = 5;
int led2 = 9;
led3 int = 11;
pasos de int = 7; Esto fue utilizada para asegurarse de que las pantallas LED funcionara correctamente

la rutina de instalación se ejecuta una vez cuando usted pulse reset
void setup() {}
/ / inicializar los pines digitales como salidas de un
pinMode (led, salida);
pinMode (led2, salida);
pinMode (led3, salida);
}

la rutina de loop se ejecuta una y otra vez para siempre
void loop() {}

código utilizado para determinar qué conjunto de luces a la salida
Si (pasos < = 5)
{
digitalWrite (led, alto);   / / enciende la primera pantalla de LED (alto es el nivel de voltaje)
Delay(1000);               / / espere por un segundo
}
else if ((steps > 5) & & (pasos < 10))
{
digitalWrite (led2, HIGH);   / / enciende el segundo LED pantalla (alto es el nivel de voltaje)
Delay(1000);               / / espere por un segundo
}
else if (> 10 pasos)
{
digitalWrite (LED 3, alto);   / / enciende el tercer display (alto es el nivel de voltaje)
Delay(1000);               Espere un segundo
}
otra cosa
{
return 0;
}

Delay(sampleDelay); / retardo antes de la siguiente lectura

}
