El versátil Temporizador 555 (4 / 7 paso)

Paso 4: 555 VCO

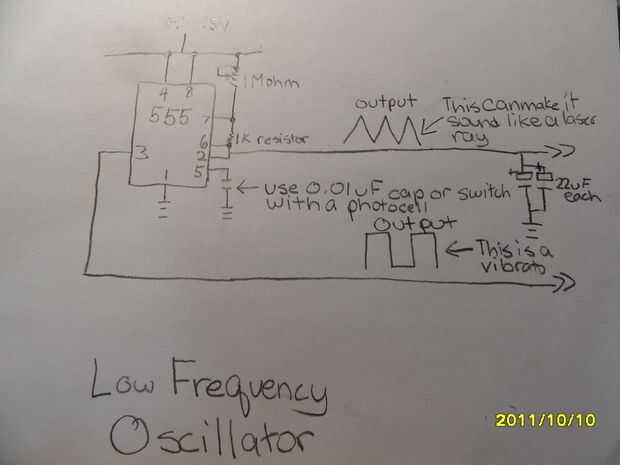

El circuito explica todo.

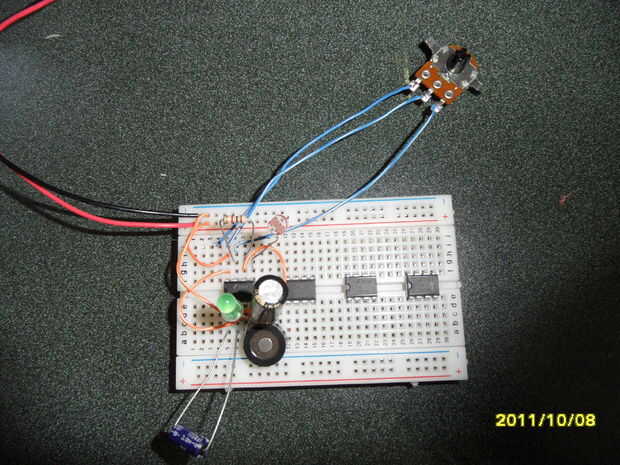

Cuando construí esto, solía una fotocélula suelo hacer un theremin luz. Si usted prefiere usar un panel solar, conecte el positivo al positivo y el negativo al CV de entrada.

Cuando construí esto, utilicé un 0.1 / 0.22 uF capacitor. No utilizo la resistencia de 220 ohmios cuando construí este.

Ninguno de estos valores son crítico pero sugiero que uses el resistor de 1Kohm.

Para agregar un LFO, utilice el segundo circuito. conectar a tierra y conectar la salida del LFO al pin 5 del VCO.
