El proyecto de Manhattan: Un mezclador cóctel mecánico (2 / 6 paso)

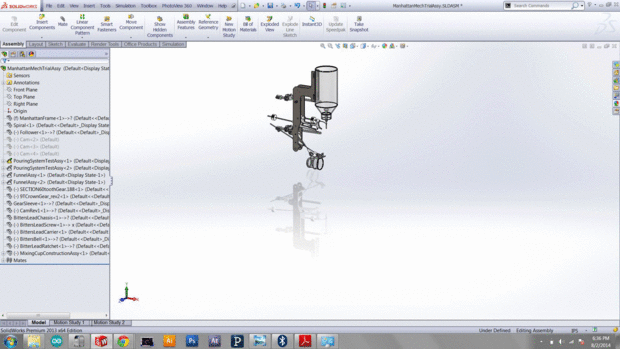

Paso 2: Completar el modelo CAD y construcción a partir

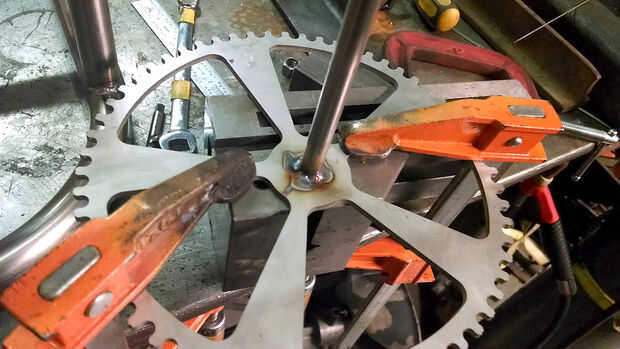

Tuve una idea general que necesito para conectar 4 módulos a la estructura: dos módulos de verter, un bíter de módulo y un módulo de mezclar/agitar. Yo quería operarse con una sola manivela de la máquina, y decidí que el proceso de hacer una bebida debe tomar aproximadamente 1 minuto. Dado que la gente generalmente gira manivelas en cerca de 60 rpm, que quería hacer el disco de entrada inestable un gusano, con un sinfin de 60 dientes que activaría cada parte a su vez.

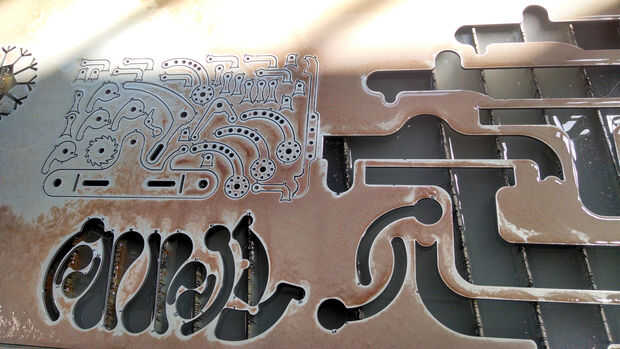

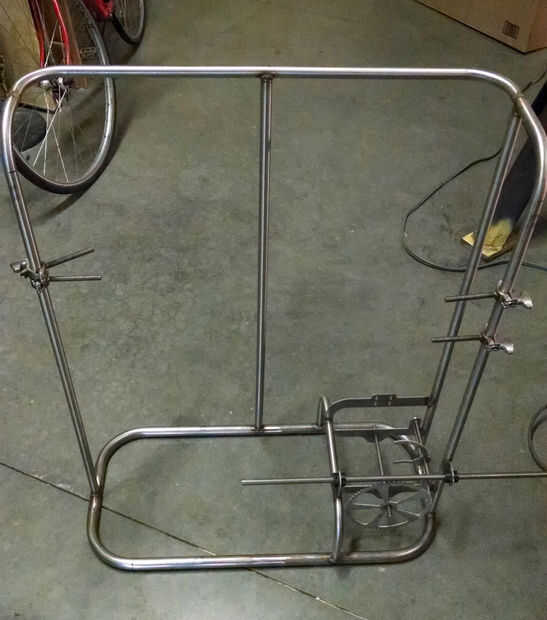

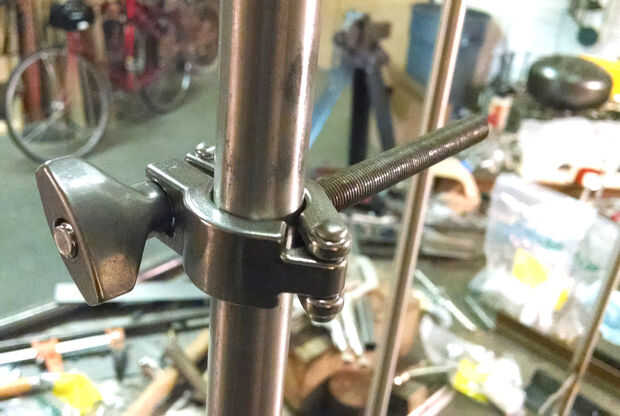

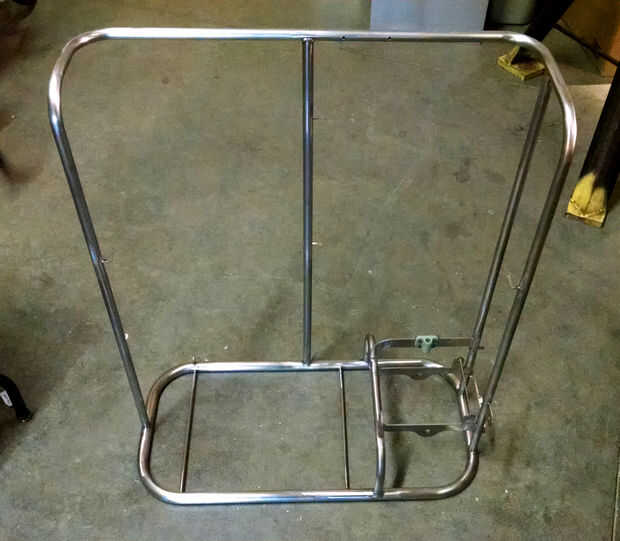

Comencé a construir el armazón mientras que todavía estaba concibiendo y diseñando piezas. Tuve acceso a una agradable mesa de Omax 5 ejes por chorro de agua, así que comencé a cortar las partes hacia fuera y pedir más hardware. Compré el tubo inoxidable de 3/4" y 1" diámetro 304 y esquinas dobladas y soldadas al marco (ver imagen), incluyendo la esquina en la parte inferior derecha donde están las piezas de accionamiento. Soldar varillas roscadas a la las abrazaderas de montaje de tubo para unir los módulos al marco. Las pinzas permiten piezas fácilmente movido alrededor y ajustarse.
