El proyecto de Manhattan: Un mezclador cóctel mecánico (1 / 6 paso)

Paso 1: Creación de prototipos continúa, y surge un tema!

Después del primer prototipo de prueba de concepto, quería hacer una prueba más formal. Ordené unas piezas, incluyendo una botella de McMaster Carr y comenzó a modelar el mecanismo de vaciado en Solidworks.

La botella, Mcmaster #4787T64, fue una botella de vidrio de laboratorio Kimax y me hizo pensar en un tema del tipo de experimento de química de científico loco. Así que comencé a planificar cómo podría hacer el producto final adecuado este tema. Me ha gustado las imágenes de los kits de química con distintos componentes a soportes verticales y un montón de piezas ocupadas cruzar de aquí para allá. Este tema se presta a la producción de la máquina sobre todo acero inoxidable, que lo haga fácil de limpiar y mantener, así que corrí con él.

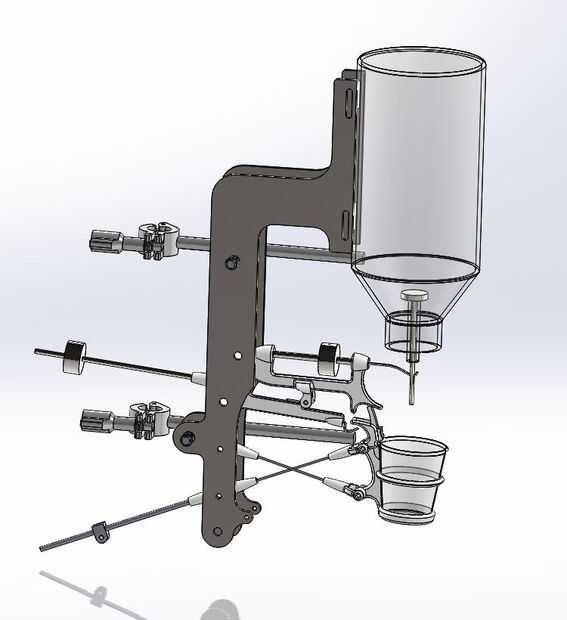

He encontrado otra parte de McMaster, Quick Clamp las guarniciones de tubo sanitarias (#45195 K 44) que serían un gran trabajo para afianzar con abrazadera a la tubería de 3/4" de diámetro y pueden tener partes soldadas a él. Puedes ver los modelados en la CAD imagen superior.

Decidí que la máquina haría Manhattans, en su mayoría simplemente porque me gusta Manhattans. Los ingredientes son, aproximadamente: Bourbon de 2 partes, 1 parte Sweet Vermouth y un dash de Bitter. Sabía que utilizaría dos módulos"verter" para el Borbón y Vermouth, así comencé intentando averiguar cómo ofrecer el Bíter, etc..
