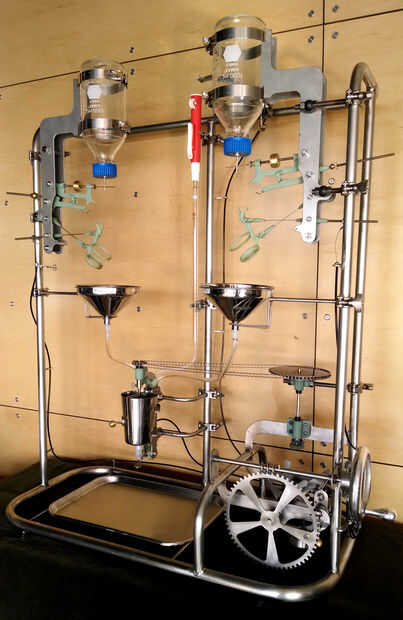

El proyecto de Manhattan: Un mezclador cóctel mecánico

La semilla para este proyecto fue el deseo de medir mecánicamente específicas cantidades de líquido de una manera que era ajustable y fácil de limpiar. En el pasado, he utilizado caños pour medido en máquinas Cóctail y trabajan muy bien, pero no son ajustables y de vez en cuando solo dejan de funcionar.

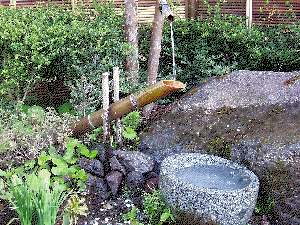

Empecé pensando en la función de fuente de bambú japonés Shishi-Odoshi ("asustador de ciervos"), que mide el líquido contra un contrapeso y vierte cuando el líquido alcanza un cierto nivel. El sistema es maravillosamente simple, con una gran ADVERTENCIA: el líquido nunca deja de verter.

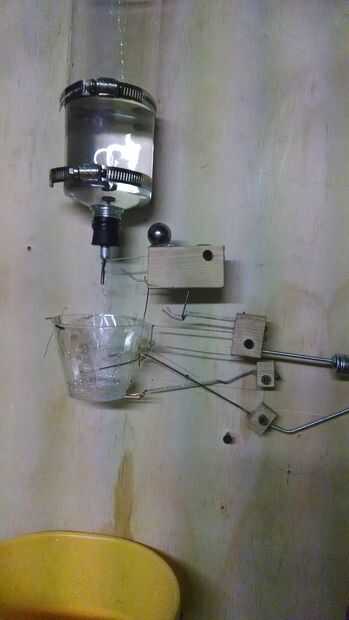

Así que empecé de prototipos en un pedazo de madera contrachapada con un vaso de plástico. Lo nuevo que el recipiente tenía que ser ligero, de modo que el líquido haría que hasta la mayor parte del peso total y ser más fácil afinar el punto de "corte" para verter de la. He descubierto que el mecanismo de verter realmente tendría cuatro partes:

1. La botella de líquido por encima con una válvula de brida de perno, que lanza líquido al empujar hacia arriba. Hice un pasador de acero inoxidable y utiliza un pequeño pedazo de la hoja de silicona como una junta.
2. Un receptáculo abajo. El receptáculo tiene un gancho de cierre en el brazo de contrapeso. Hice un poco de cuatro barras para que la Copa vertería a donde yo quería.
3. Un brazo de contrapeso con un pequeño saliente que puede bloquear el brazo en
4. Un brazo de la cerradura que empuja la válvula del perno de la botella para arriba cuando se activa y cerraduras en el brazo de contrapeso.

Cuando la taza se levanta, empuja el brazo de la cerradura hacia arriba, soltando líquido. Como levanta el brazo de la cerradura, el brazo de contrapeso levanta también y los dos se traben. El gancho del brazo de contrapeso es ahora alzando la Copa. Cuando la Copa se llena con suficiente líquido para dominar el brazo de contrapeso, tira del gancho y la vierte, mientras que el brazo de contrapeso tira del brazo de la cerradura y la botella se sella otra vez.

Más o menos funciona. Un poco con fugas, pero en general una primera gran.
