Paso 2: ¿Cómo funciona? + video
La teoría detrás de este circuito es muy fácil. Primero generamos una onda cuadrada (señal portadora) usando el chip de la puerta NAND SN7413 (se muestra en la primer figura de arriba), a continuación, cambiamos la frecuencia de esta señal de la portadora según la onda de sonido (esto se denomina modulación). La señal modulada es transmitida a través de la antena. El receptor de radio recibe la señal modulada y la modula para recuperar la onda de sonido.
¿Cómo se genera la señal portadora?

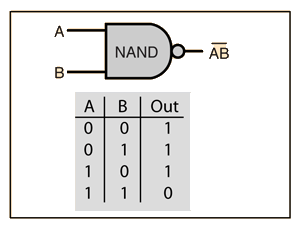

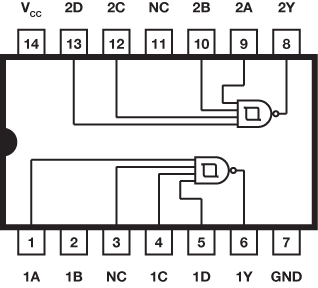

la SN7413 es una doble entrada cuatro NAND puerta chip. Dual significa que tiene dos puertas NAND en el chip, y que vamos a utilizar sólo uno de estos chips. Las entradas de una puerta NAND son conectados a su salida (llamado regeneración), el TI se transforma a un inversor (o no puerta). La salida de una puerta no es siempre el inverso de su entrada. Si un 1 digital (5 v TTL) es la entrada de una puerta no, su salida es digital 0 (0 v TTL) y viceversa. Esto significa que por feedbacking la puerta del NAND, estará generando una onda cuadrada. La frecuencia de esta onda cuadrada es entre 30 y 35 Mhz. Observe que la regeneración está garantizada mediante la conexión de los pines 1, 2 y 4 del chip a su número de pin 6.
¿La radio FM de alcance de frecuencia es cómo está usando una señal de 30-35 Mhz para transmitir las señales de FM 88 Mhz - 108 Mhz?

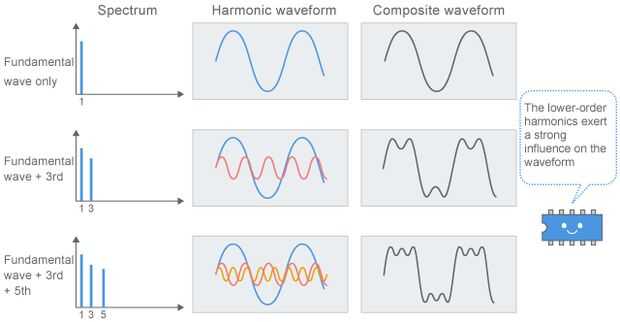

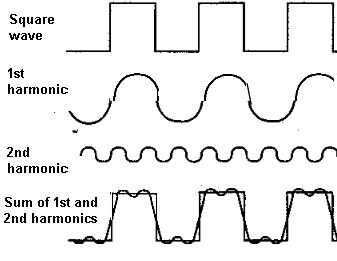

Observe que la señal generada por el oscilador de la NAND es una onda cuadrada. Se sabe que las ondas cuadradas incrustar un número infinito de ondas seno. Estas ondas senoidales se denominan armónicos y tienen las siguientes propiedades: el primer armónico se llama la señal fundamental y tiene frecuencia y amplitud igual a la señal de onda cuadrada. los armónicos segundo tiene su amplitud igual a la mitad la de la onda cuadrada y su frecuencia doble que la de la onda cuadrada. Los armónicos tercero tiene su amplitud igual a un tercio de la onda cuadrada, y su frecuencia de tres veces mayor que la de la onda cuadrada. Esta serie va al infinito, siguiendo el mismo procedimiento.
Explicación anterior significa que la señal de la portadora (onda cuadrada con frecuencia de 30-35 Mhz) tiene su tercer armónicos con frecuencias de 100 Mhz que se encuentra dentro de la gama de radio de FM. Lo que realmente estamos haciendo es cambiar las frecuencias de todos los armónicos según la señal de audio (todas las frecuencias de modulación), pero sólo los armónicos terceros modulados pueden detectarse con radios de FM.
Para aquellos que pueden entender árabe, añadí una copia en PDF de la referencia a continuación en el archivo adjunto.

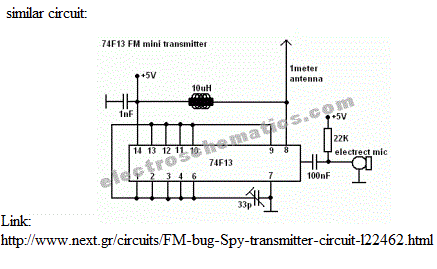

Recientemente encontré un circuito similar usando la viruta de 7413 pero con una bobina y un condensador. Arriba se muestra el circuito y su enlace es:
http://www.Next.gr/Circuits/FM-bug-Spy-Transmitter...
Tenga en cuenta que no pruebo este circuito.
El lector "bmaverick" ha encontrado nuestro circuito con buena explicación en inglés y que, afortunadamente, nos proporcionó el enlace (página 75, ADVERTENCIA: un e-book, archivo muy grande):
https://www.iz3mez.it/wp-content/Library/ebook/CIR...
Un video de este circuito junto a la salida que se muestra en el osciloscopio:
