El más simple transmisor FM... Sin bobina/inductor (1 / 2 paso)

Paso 1: El circuito

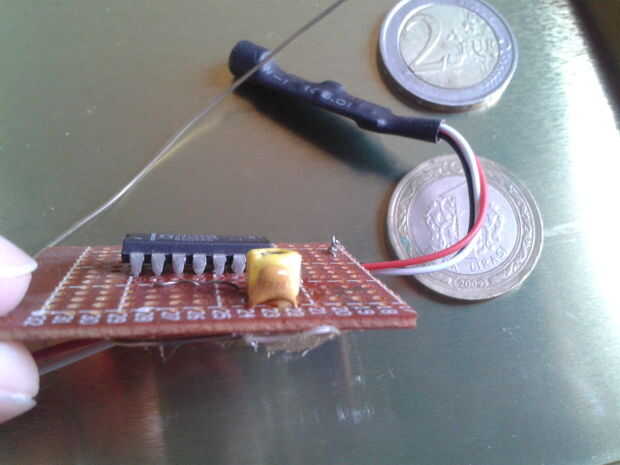

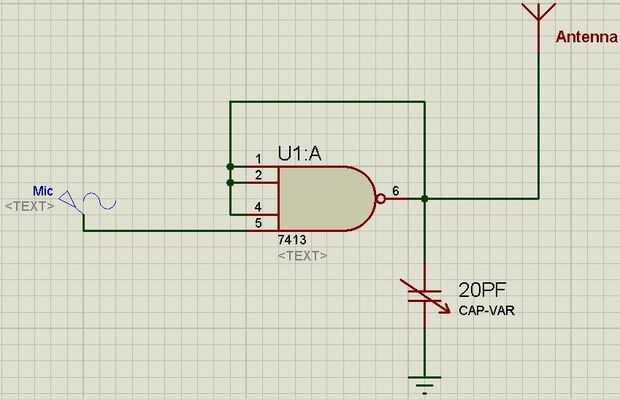

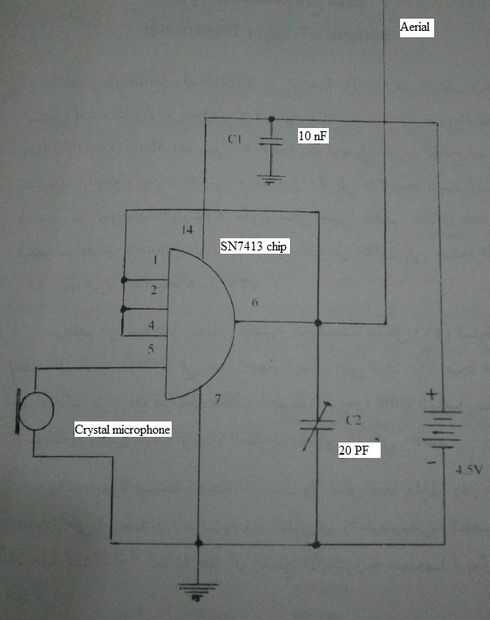

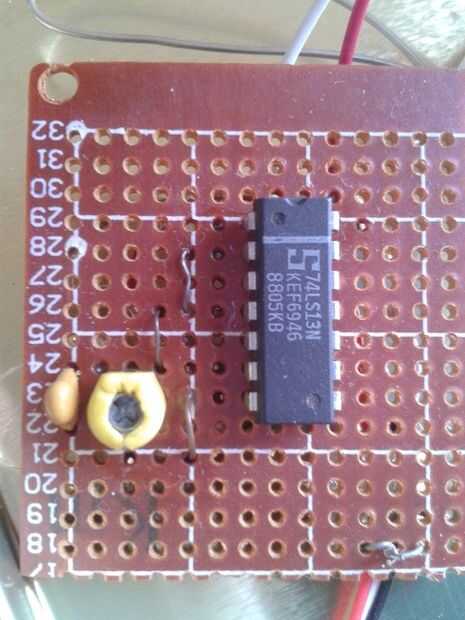

El circuito es extremadamente sencillo y se basa en el chip SN7413. El rango del transmisor es de unos 50 metros.

La frecuencia de transmisión del circuito está alrededor de 100 Mhz y puede ajustarse mediante el ajuste del condensador trimmer de 20 PF. Mediante un condensador fijo de PF 22, usted recibirá la señal en el canal 93,2 Mhz.

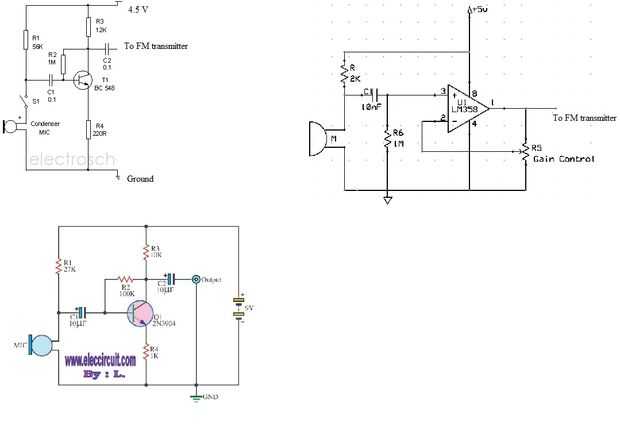

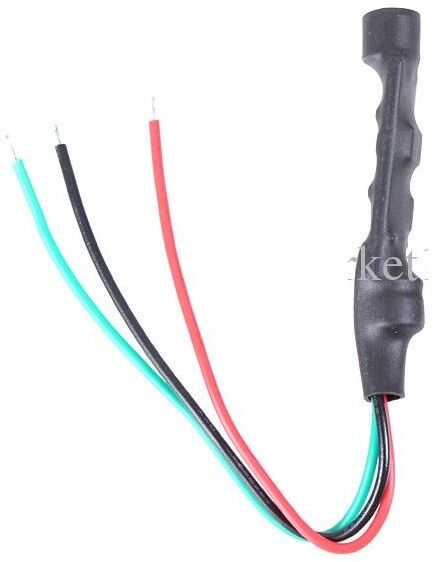

La antena de antena es un alambre largo 70 cm. He utilizado un micrófono de alta ganancia como la que se muestra en las figuras arriba. Si desea utilizar un micrófono de condensador, es mejor utilizar un circuito amplificador de audio tras el micrófono. Se muestran los circuitos de ejemplo anteriores.

Planeaba utilizar un amplificador de radio frecuencia (RF) para ampliar el alcance de este circuito simple, pero nunca proceden.
